Vork: -40°C tot +220°C; instrument: -40°C tot +80°C
Stroomvoorziening:
24VDC, 220VAC
Meetbereik:
0.5 tot 2,5 g/cc ((500 tot 2500 kg/m3)
Maximum Werkdruk:
207 bar (3000 psi)
Procedurele koppeling:
Draad, flenst (facultatief)
Signaaluitgang:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Verpakking Details:
40*30*30CM
Levering vermogen:
1000 stuks per maand
Productbeschrijving
Digitale tuningfork dichtheidsmeter De beste keuze voor nauwkeurige en dichtheidsmeting

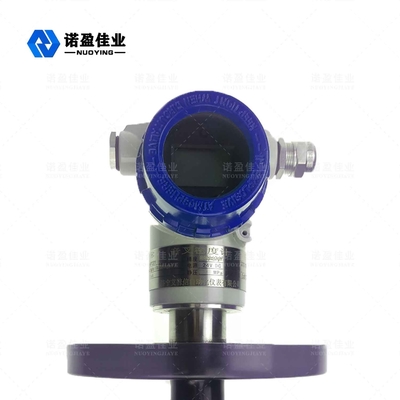

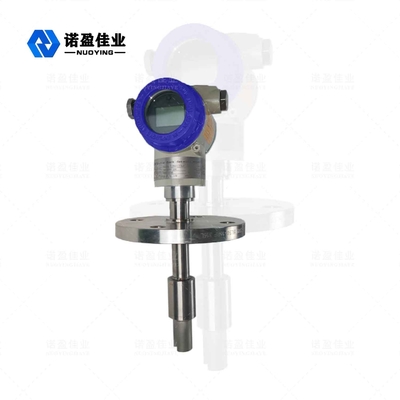

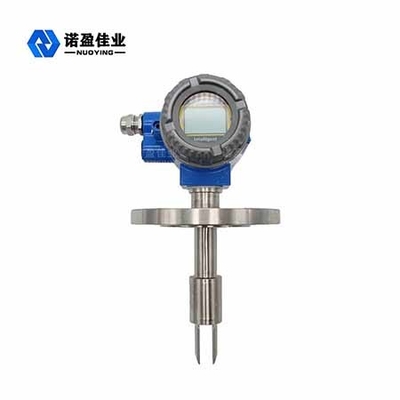

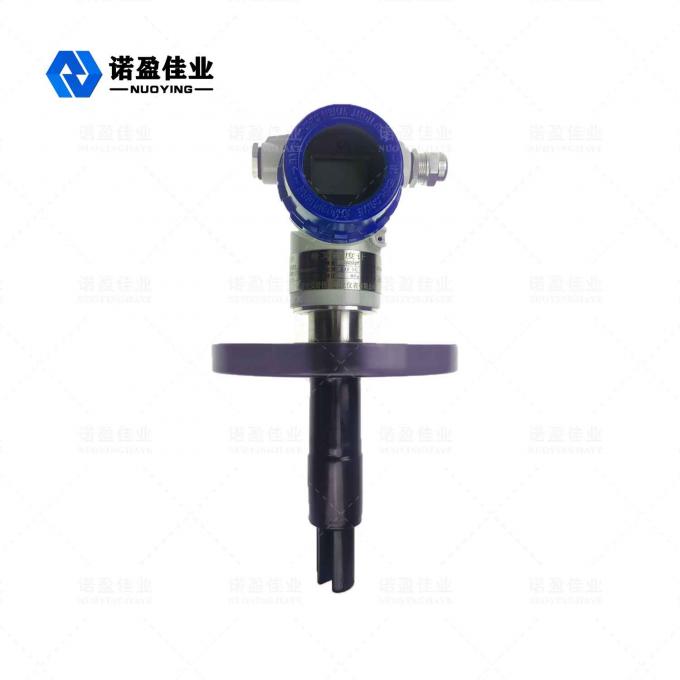

NYDE-CR afstemvorkdensitometer
Productparameters
Typische toepassing

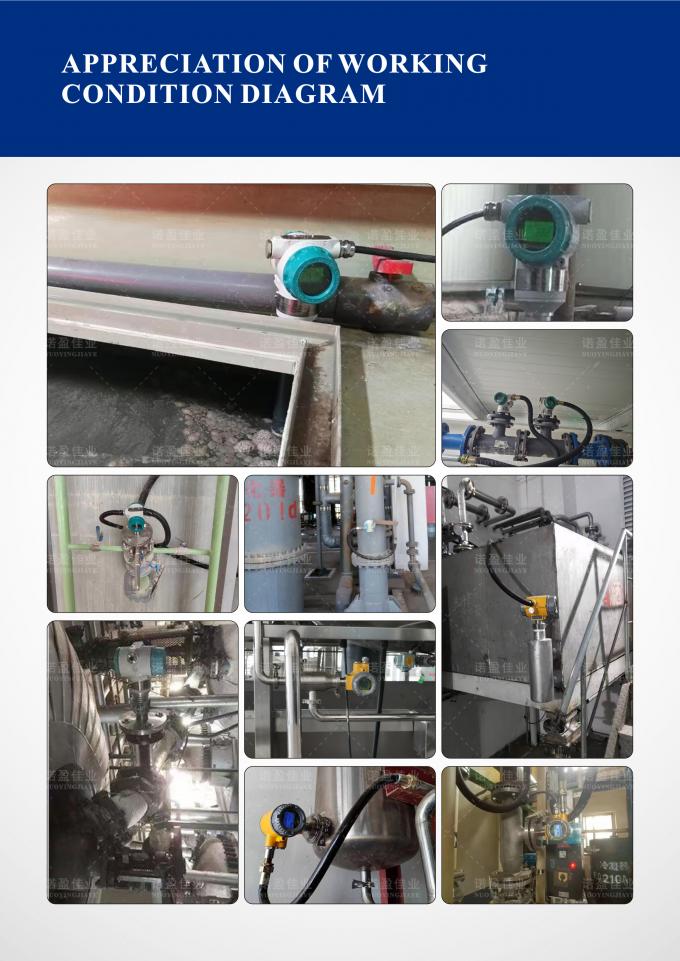

Meting van de tank- en buisdichtheid
Meetbereik
0.5~2.5g/cc ((500~2500kg/m3)
Stroomvoorziening
24VDC
Operatietemperatuur
-50~+200°C
Samenwerkingsmateriaal
316L, roestvrij staal, Hastelloy
Maximale werkdruk
207 bar (3000 psi)
Procesverbinding
ANSI 150 tot en met 1500 RF, DN 50 PN16
Beschrijving van de producten
Beschrijving van de producten
Werkingsbeginsel van de NYDE-CR-afstemvorkdensitometer

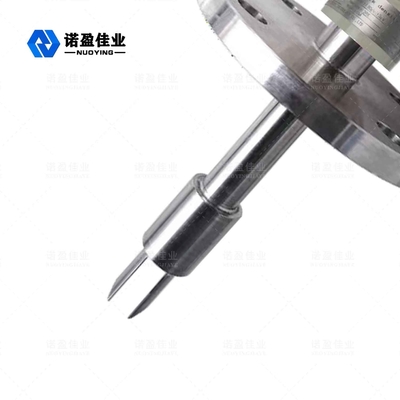

De sensor werkt volgens het principe van de trillingen van de onderdelen, waarbij het onderdeel de in de gemeten vloeistof ondergedompelde stemvork is.Het stemvork deel detecteert de trillingen door middel van een intrinsieke piezo-elektrische apparaat bevestigd aan het onderste uiteinde van de vork lichaamDe trillingsfrequentie wordt gedetecteerd door een secundair piezo-elektrisch apparaat dat aan het andere uiteinde van de vork is bevestigd, en het signaal wordt vervolgens versterkt door een circuit aan de bovenkant.De dichtheid van de vloeistof en de trillingsfrequentie wanneer de gemeten vloeistofstromen nauw met elkaar verbonden zijn, en wanneer de dichtheid van de gemeten vloeistof verandert, verandert ook de trillingsfrequentie wanneer de vloeistof stroomt.de dichtheid van de gemeten vloeistof kan nauwkeurig worden berekend. D = dichtheid van het gemeten medium zonder kalibratie (kg/m3) T = trillingsfrequentie (μs). Ko, Ki, K2 = constante In het dichtheidsdetectieproces kan de NYYC-MD plug-in-densitometer automatisch het effect van de temperatuur op de dichtheid van het gemeten medium (D) compenseren,en de druk heeft geen significant effect op de dichtheid.
NYDR RF condensator schakelaar ontwerp kenmerk
1. Geschikt voor tanks, pijpleidingen, het meten van de dichtheid van stromende of stationaire media. Geschikt voor het meten van hoge temperatuur, lage temperatuur, hoge viscositeit media met onzuiverheden. 2Een op microprocessoren gebaseerd elektronisch omrekeningsapparaat dat functies voor signaalverwerking, berekening en diagnose integreert. 3De continu online meting van de vloeistofdichtheid en -temperatuur, met hoge precisie, veiliger en betrouwbaarder, kan rechtstreeks worden gebruikt voor de productieprocescontrole. 4Het kan rechtstreeks met de pc communiceren via de RS485-interface, en gebruikers kunnen rechtstreeks online knooppuntconfiguratie, foutdiagnosticatie en data-logging op het uitvoeren. 5Bij het meten van dichtheid en temperatuur kunnen de basisdichtheid, het concentratiepercentage, het massapercentage, het volumepercentage en andere parameters worden berekend. 6Uitstekende overdrukbeschermingsstructuur, superieure temperatuurstabiliteit, volledig gelaste afdichting, robuust en betrouwbaar ontwerp. 7Eenvoudig te installeren en te gebruiken, voeg de vloeistof in om de aflezing weer te geven. 8Eenvoudig onderhoud, geen regelmatig schoonmaken. 9Kalibratie zonder standaard referentiebron, geen laboratoriumkalibratie, geen procesonderbreking. 10. intrinsiek veilig voor gevaarlijke plaatsen, hygiënisch voor voedselproductie.
