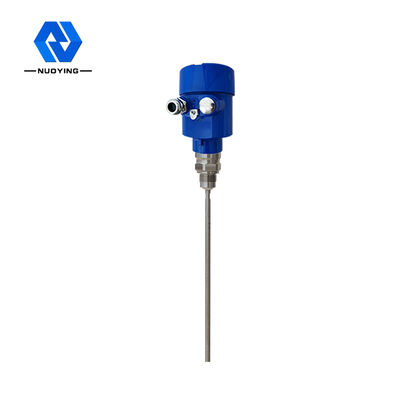

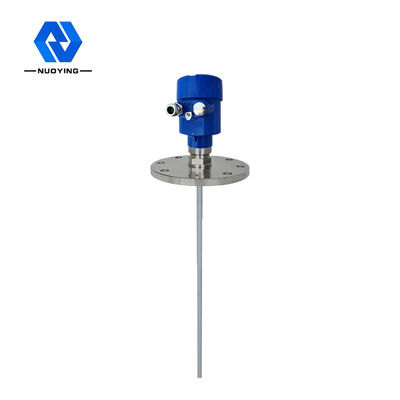

Fabrikant van hogetemperatuursensoren NYRD702 Staaftype Geleide golfradarniveauzender voor vloeistoffen met RS485-uitgang

NYRD702 Staaf Type Geleide Golf Radar Niveautransmitter voor Vloeistoffen met RS485 Uitgang

NYRD702 Staaf Type Geleide Golf Radar Niveautransmitter Werkingsprincipe

Ingang:
Geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen. De radar golf werkt op de snelheid van het licht, en de werktijd kan worden omgezet in een niveau signaal door elektronische componenten. De sonde zendt hoogfrequente pulsen uit en verspreidt zich langs de kabel of staaf sonde. Wanneer de pulsen het materiaaloppervlak ontmoeten, worden ze teruggekaatst en ontvangen door de ontvanger in het instrument, en het afstands signaal wordt omgezet in het niveau signaal.

Het gereflecteerde puls signaal wordt langs de kabel of staaf sonde naar het elektronische circuit van het instrument verzonden. De microprocessor verwerkt het signaal en herkent de echo die wordt gegenereerd door de microgolf puls op het materiaaloppervlak. De correcte identificatie van het echo signaal wordt voltooid door de puls software. De afstand D van het materiaaloppervlak is evenredig met de reistijd T van de puls: D=C×T/2 (waarbij C de lichtsnelheid is). Aangezien de afstand E van de lege tank bekend is, is het niveau: L=E-D

Uitgang:
Door de hoogte van de lege tank E (= nul), de hoogte van de volle tank F (= volledig bereik) en enkele toepassingsparameters in te voeren, passen de toepassingsparameters automatisch de meter aan de meetomgeving aan, wat overeenkomt met een 4-20mA uitgang.

NYRD702 Staaf Type Geleide Golf Radar Niveautransmitter Ontwerpkenmerken

◎ Contactmeting met hoge nauwkeurigheid voor nauwkeurigere resultaten

◎ Niet beïnvloed door externe omstandigheden zoals medium temperatuur, hechting, etc.

◎ Geschikt voor diverse complexe werkomstandigheden en toepassingen, zoals hoge temperatuur, hoge druk, media van lage diëlektrische constante, etc.

◎ Kan worden geïnstalleerd in diverse metalen en niet-metalen containers, zonder schade aan mens en milieu.

NYRD702 Staaf Type Geleide Golf Radar Niveautransmitter Toepassingsgebieden

1. Energiecentrales: Reservoirs, silo pompen, stoomketels, asopslag, olietanks, etc.

2. Olieveld: Ruwe olie opslagtanks, geraffineerde olie opslagtanks, bezinktanks, afvalwatertanks, boorslibtanks, etc.

3. Chemisch: Ruwe olie destillatietoren, grondstof silo, tussen silo, reactietank, ammoniak tank, asfalt opslagtank, etc.

4. Metallurgie: Grondstof silo's, hulpstof silo's, elektrolytische cel buffer tanks, etc.

5. Waterbeheer: Kanalen, reservoirs, landbouw irrigatie, rivierwaterstand monitoring, waarschuwing voor overstromingen, stedelijke overstromingen, etc.

NYRD702 Staaf Type Geleide Golf Radar Niveautransmitter Technische parameters

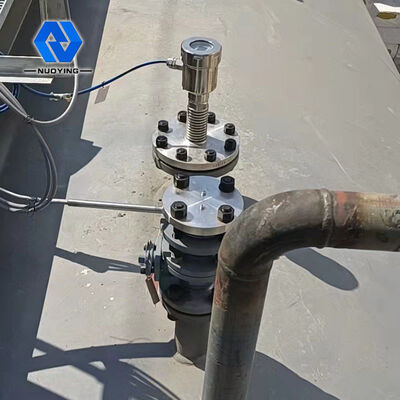

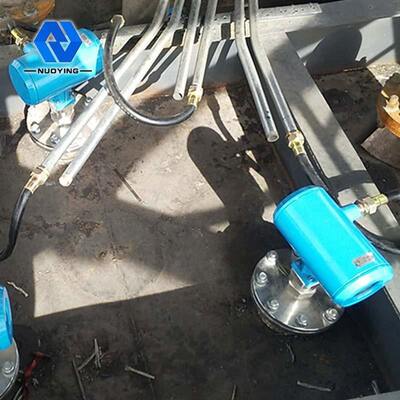

NYRD702 Staaf Type Geleide Golf Radar Niveautransmitter Gerelateerde afbeeldingen
