| Merknaam: | NUOYING |
| Modelnummer: | NYRD705 |
| MOQ: | 1 stuks |
| Prijs: | $249~$489/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
Hoogtemperatuursensorfabrikant NYRD705 Rod type geleide golf radar niveau zender voor vloeistoffen met RS485 uitgang
NYRD705 Werkingsbeginsel van de rodtype geleide golfradarniveauzender
Invoer:
De geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen.en de bedrijfsduur kan worden omgezet in een niveau signaal door middel van elektronische componentenDe sonde zendt hoogfrequente pulsen uit en verspreidt zich langs de kabel of staaf.zij worden door de ontvanger in het instrument weergegeven en ontvangen;, en het afstandssignaal wordt omgezet in het niveau-signaal.
Het gereflecteerde pulssignaal wordt langs de kabel- of staafsonde naar het elektronische circuit van het instrument verzonden.De microprocessor verwerkt het signaal en herkent de echo die wordt gegenereerd door de microgolfpuls op het materiaaloppervlakDe correcte identificatie van het echosignaal wordt door de pulssoftware voltooid.D=C×T/2 (waar C de lichtsnelheid is)Aangezien de afstand E van de lege tank bekend is, is het niveau: L=E-D
Uitvoer:
Door de lege tankhoogte E ((= nul), de volle tankhoogte F ((= volledige bereik) en enkele toepassingsparameters in te voeren, zullen de toepassingsparameters de meter automatisch aanpassen aan de meetomgeving,overeenkomend met een uitgang van 4-20 mA.
NYRD705 Rod type geleide golf radar niveau zender Ontwerpkenmerken
◎ COntact meting met hoge nauwkeurigheid voor nauwkeurigere resultaten
◎ NHet is niet mogelijk om de aanwezigheid van een ander product te controleren.
◎ Geschikt voor verschillende complexe werkomstandigheden en toepassingen, zoals hoge temperatuur, hoge druk,media vanlage dielectrische constante, enz.
◎ Kan worden geïnstalleerd in verschillende metalen en niet-metalen containers, zonder schade aan het menselijk lichaam en het milieu.
NYRD705 Rod type geleide golf radar niveau zenderToepassingsgebieden
1Energiecentrales: reservoirs, silo-pompen, stoomladders, asopslagplaatsen, olietankers, enz.
2Olieveld: Olieopslagtanks, verfijnde olieopslagtanks, afzettingstanks, rioolwatertanks, boormoddertanks, enz.
3Chemische: Destillatietoren voor ruwe olie, silo voor grondstoffen, intermediaire silo, reactietank, ammoniaktank, asfaltopslagtank, enz.
4Metallurgie: silo's voor grondstoffen, silo's voor hulpmiddelen, buffertanks voor elektrolytische cellen, enz.
5Waterbronnen: grachten, reservoirs, irrigatie van landbouwgrond, bewaking van het waterpeil van rivieren, waarschuwing voor overstromingen, stedelijke overstromingen, enz.
NYRD705Type staafGeleide golfradar-niveauzenderTechnische parameters
| Productmodel | NYRD705 |
| Typische toepassing |
Vloeistoffen, met name voor vloeistofmetingen in omgevingen met hoge temperatuur en hoge druk |
| Materiaal voor antennes | 304 |
| Antennetype | antenne met staaf |
| Meetbereik | 6m, 15m |
| Metingsnauwkeurigheid | ± 1 mm |
| Stroomvoorziening | 24VDC (twee- of vierdraad)) |
| Gemiddelde temperatuur | -40°C tot +500°C |
| Procesverbinding | draad, flenst (facultatief) |
| Procesdruk | -0,1 tot en met 4,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: De producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

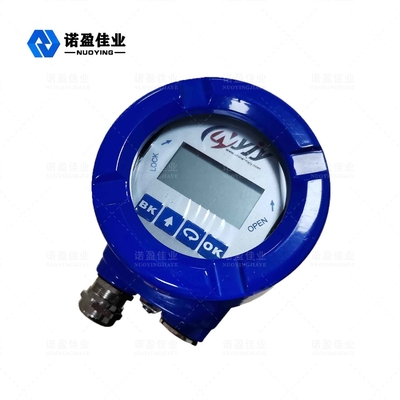

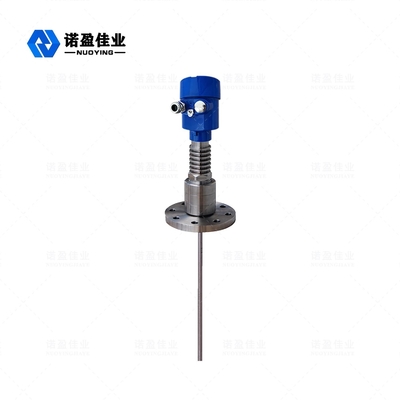

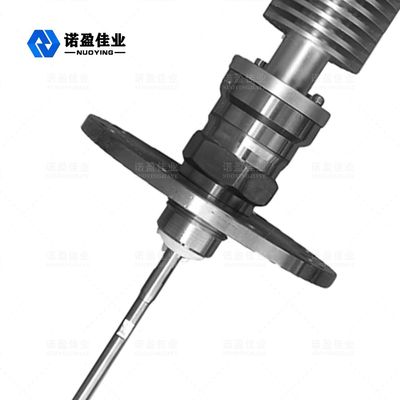

NYRD705Type staafGeleide golfradar-niveauzenderGerelateerde foto's
