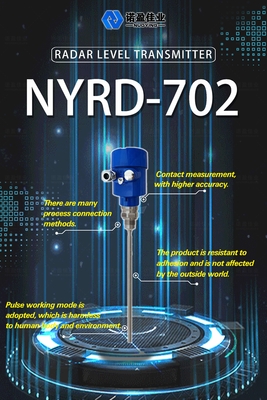

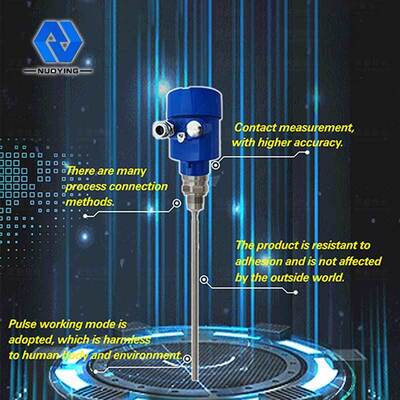

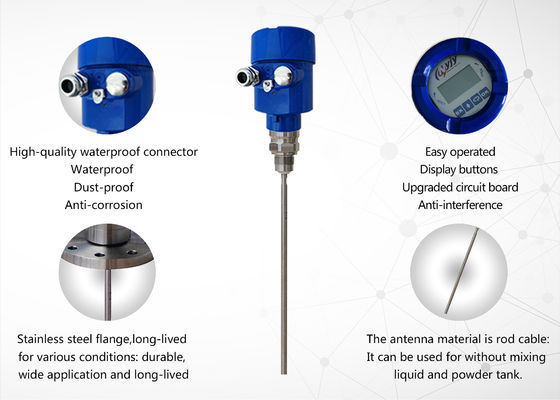

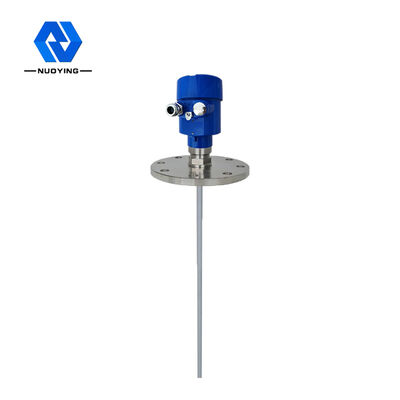

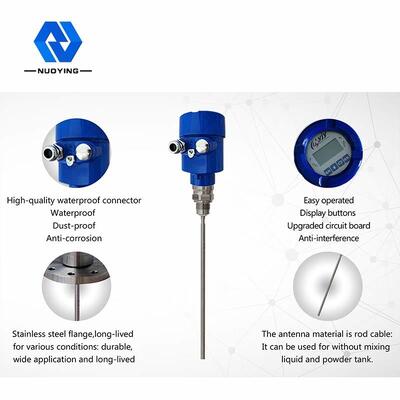

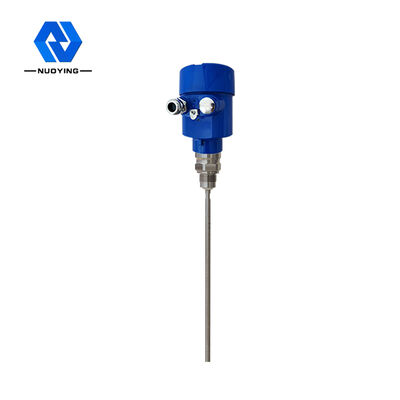

1.8GHz NYRD-702 Factory Direct Sale High Accuracy Guided Wave Radar Level Meter Transmitter met 4-20mA Output
NYRD-702 Radar Level TransmitterOverzicht
Beschrijving van de producten
NYRD702 Werkingsbeginsel van de zender op het niveau van de geleide golfradar
De hoogfrequente microgolfpuls die door de geleidingsgolfradar wordt uitgezonden, reist langs de detectie-installatie (staalkabel of staalstaaf).de dielectrische constante verandert, wat reflectie veroorzaakt, en een deel van de pulsenergie wordt weergegeven.Het tijdsinterval tussen de uitgezonden en de gereflecteerde puls is recht evenredig aan de afstand van het gemeten medium..
Invoer:De geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen.en de bedrijfsduur kan worden omgezet in een niveau signaal door middel van elektronische componentenDe sonde zendt hoogfrequente pulsen uit en verspreidt zich langs de kabel of staaf.zij worden door de ontvanger in het instrument weergegeven en ontvangen;, en het afstandssignaal wordt omgezet in het niveau-signaal
Het gereflecteerde pulssignaal wordt langs de kabel of staafsonde overgebracht naar het elektronische circuit van het instrument. Een microprocessor verwerkt het signaal en herkent de echo die wordt gegenereerd door de microgolfpuls op het materiaaloppervlak.De afstand D van het materiaaloppervlak is evenredig met het tijdsverkeer T van de puls: D=C×T/2 ((waar C de lichtsnelheid is) Aangezien de afstand E van de lege tank bekend is, is het niveau: L=E-D
Uitvoer:De leegstaande tankhoogte E (= nulpunt), de volle tankhoogte F= (volledige schaal) en enkele te instellen toepassingsparameters worden ingevoerd.de toepassingsparameters zullen het instrument automatisch aanpassen aan de meetomgeving, komt overeen met 4-20mA.
