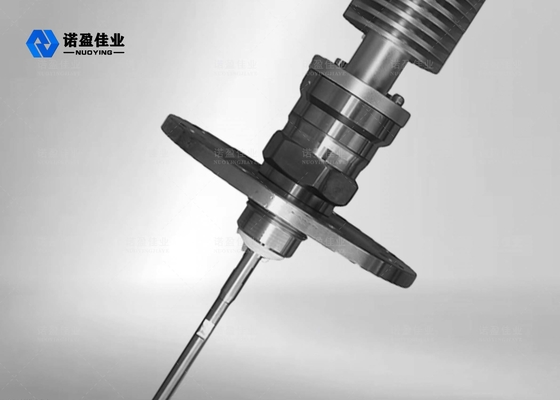

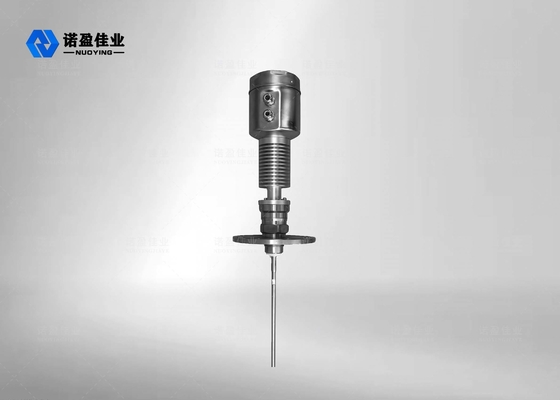

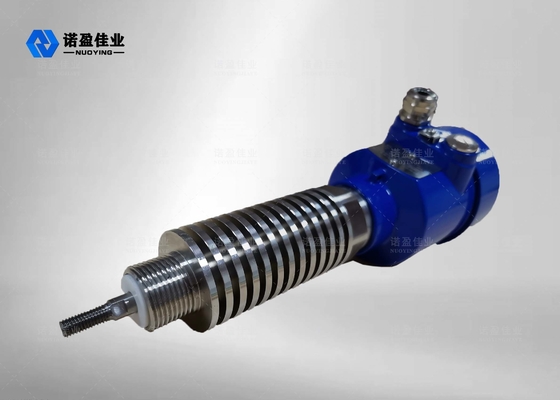

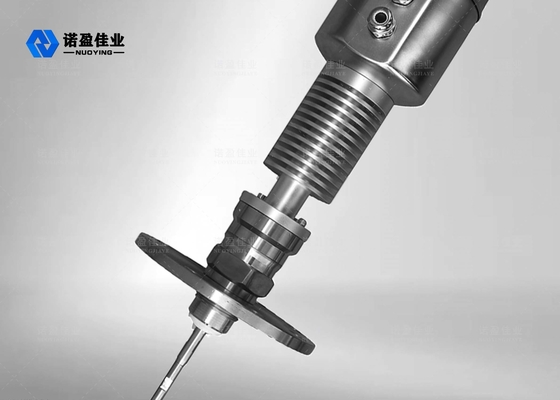

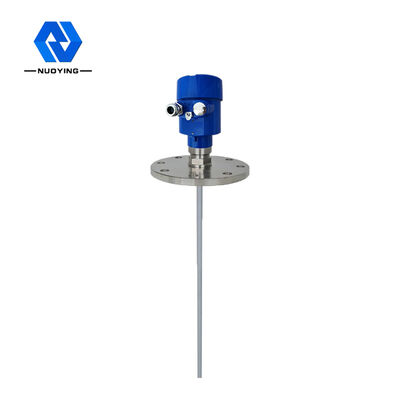

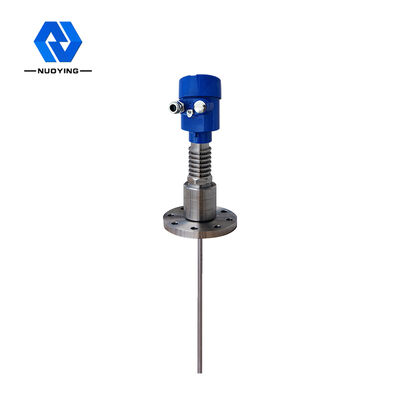

Wave Radar Level Meter voor sterk corrosieve vloeistof

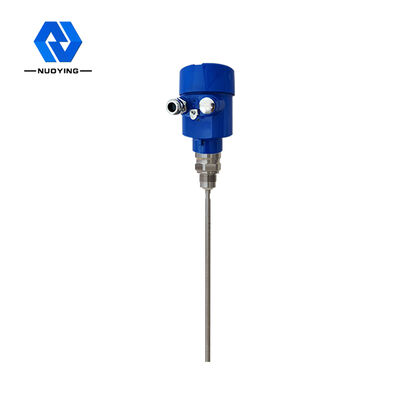

NYRD-703 Radar Level TransmitterOverzicht
Productparameters
Typische toepassing
Vloeistof
Materiaal voor antennes
304 (facultatief)
Meetbereik
15 m
Stroomvoorziening
24VDC ((Twee lijnen, vier lijnen)
Gemiddelde temperatuur
-40°C tot 500°C
Procesdruk
-0,1 tot en met 4,0 MPa
Procesverbinding
draad, flenst (facultatief)
Signaluitgang
4...20mA/HART/RS485/Modbus...
Beschrijving van de producten
NYRD705 Werkingsbeginsel van de geleide radarniveauzender
De hoogfrequente microgolfpuls die door de geleide golfradar wordt gestuurd, verspreidt zich langs het detectiecomponent (staalkabel of staalstaaf).het veroorzaakt reflectie als gevolg van plotselinge verandering van de dielektrische constanteHet tijdsinterval tussen de verzonden en de gereflecteerde puls is evenredig aan de afstand van het gemeten medium. Invoer: Een geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen.en de looptijd kan worden omgezet in materiaalniveau signaal door middel van elektronische componentenDe sonde zendt een hoogfrequente puls uit en verspreidt zich langs de kabel of staafsonde.en het afstandssignaal wordt omgezet in materiaalniveau-signaal. Het gereflecteerde signaal wordt langs de kabel- of staafsonde naar het elektronische circuit van het instrument verzonden.De microprocessor verwerkt het signaal en identificeert de echo die wordt gegenereerd door de magnetische puls op het materiaaloppervlakDe correcte herkenning van het echosignaal wordt door pulssoftware voltooid. De afstand D van het materiaaloppervlak is evenredig met het tijdsverkeer van de puls T: D=C×T/2 (C is de lichtsnelheid). Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L: L=E-D Uitvoer: Het wordt ingesteld door lege tankhoogte E (= nulpunt), volle tankhoogte F (= volle schaal) en enkele toepassingsparameters in te voeren.De toepassingsparameters zullen het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20 mA.
NYRD705 Ontwerpkenmerk van de geleide radarniveauzender
1De intelligente radarnobelmeter gebruikt geavanceerde microgolfverwerkingstechnologie en unieke echo-ontdekkings-echoverwerkingstechnologie.nauwkeuriger metenTegelijkertijd is de geleide golf radar bestand tegen hechting en wordt niet beïnvloed door externe temperaturen zoals gemiddelde temperatuur en hechting. 2.De verschillende verbindingsmodussen en de verschillende soorten detectiecomponenten maken de geleide golfradarniveaumeters van de serie 70X geschikt voor verschillende complexe werkomstandigheden en toepassingen.Zoals hoge temperatuur, hoge druk en lage dielektrische constante media. 3.Met een pulsmodus heeft het product een extreem laag emissievermogen en kan het worden geïnstalleerd in verschillende metalen en niet-metalen containers, zonder schade aan het menselijk lichaam en het milieu.

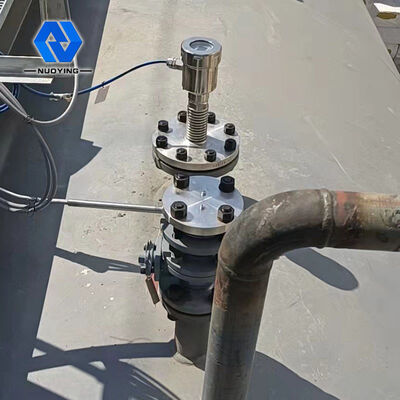

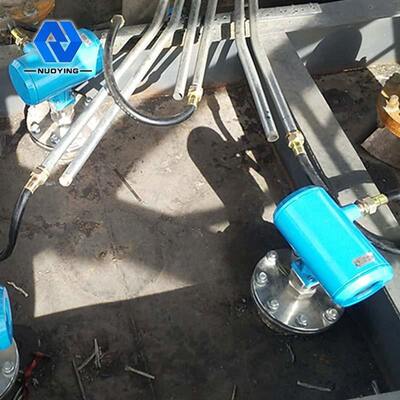

1.Krachtcentrales: reservoirs, silo-pompen, stoompotten, asopslagplaatsen, olietankers, enz. 2Olieveld: ruwe olieopslagtanks, geraffineerde olieopslagtanks, driefase-separatoren, sedimentatie-tanks, rioolwatertanks, boormoddertanks, enz. 3Chemische: Destillatietoren voor ruwe olie, silo voor grondstoffen, intermediaire silo, reactietank, ammoniaktank, asfaltopslagtank, enz. 4.Metallurgie: silo's voor grondstoffen, silo's voor hulpmiddelen, buffertanks voor elektrolytische cellen, enz. 5.Waterbronnen: grachten, reservoirs, irrigatie van landbouwgrond, bewaking van het waterpeil van rivieren, waarschuwing voor plotselinge overstromingen, stedelijke overstromingen, enzovoort. 6Voedingsmiddelen: sapfabriek, melkfabriek, tank voor de opslag van ruwe suiker, tank voor de opslag van tomatenpasta, tank voor de opslag van brouwerijen, enz. 7.Pharmaceutische producten: Chinese farmaceutische opslagtanks, separatoren, fermentatietanks, enz. 8.Waterbehandeling: Reservoirs, afvoerputten, waterzuiveringstanks, sedimentatie-tanks, diepe putten, drinkwaternetwerken, enz. 9Papier: silo voor grondstoffen, opslagtoren, droogtrommel, silo voor chemische stoffen, enz. 10Andere: steengroeven, kolenmijnen, milieubescherming, scheepsbouw en andere industrieën.
