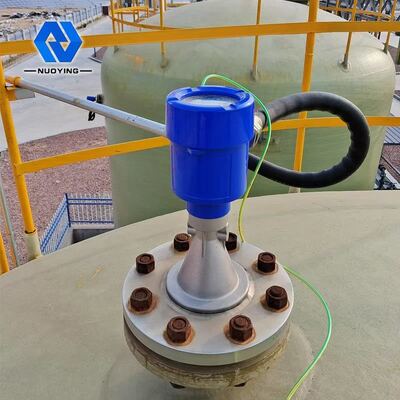

Radarniveaumeter NYRD80X serie sensor is een 26 GHz hoogfrequente radar niveaumeetinstrument met een maximale meetafstand van 80 m. De antenne is verder geoptimaliseerd en de nieuwe snelle microprocessor kan signaalanalyse en -verwerking met een hogere snelheid uitvoeren, waardoor het instrument kan worden gebruikt in reactievaten, vaste bakken en sommige complexe meetomstandigheden.
26GHz NYRD810 Radar Niveaumeter Werkingsprincipe
De radar objectpositie antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden. Nadat de pulsgolf het oppervlak van het gemeten medium raakt, wordt deze teruggekaatst en opnieuw ontvangen door het antennesysteem. Het signaal wordtdoorgestuurd naar het elektronische circuitgedeelte en automatisch omgezet in een objectniveausignaal (omdat pulsen zo snel reizen,de tijd die een elektromagnetische golf nodig heeft om zijn doel te bereiken en terug te kaatsen naar de ontvanger is vrijwel onmiddellijk).
Het meetreferentiepunt: Spiraalvormig bodemoppervlak of afdichtingsoppervlak van de flens.
Zorg er bij het gebruik van radar niveautiming voor dat het hoogste materiaalniveau niet in de meetblinde zone komt.
Productparameters
Typische toepassing
Sterk stof, grote vaste stoffen
Antennemateriaal
PTFE
Meetbereik
20m
Procesaansluiting
Draad, flens (optioneel)
Proces temperatuur
-40~+130℃
Procesdruk
-0.1~0.3MPa
Voeding
24VDC
Nauwkeurigheid
＜0.1%F.S
Beschermingsniveau
IP67
Afmetingen van de behuizingsstructuur van de radarniveaumeter (eenheid: mm)
Er zijn twee soorten radarniveaumeters:
De ene is de gegoten aluminium behuizing en de andere is een roestvrijstalen behuizing. Aangepast ontwerp kan worden gemaakt volgens
de eisen van de klant en de omstandigheden ter plaatse.
