Water channel, Reservoirs, rivers, lakes, shoals,etc
Measuring range:
30M,80M
Accuracy:
±3mm
Process temperature:
-40~80℃
Process pressure:
-0.1~3.0MPa
Process connection:
Flange/Bracket(selective)
Protection class:
IP67
Signal output:
4...20mA/HART/RS485/Modbus...
Grade:
Industrial
Verpakking Details:
40*30*30CM
Levering vermogen:
1000 stuks per maand
Productbeschrijving
Meter Level Meetgereedschap Tank Vloeistof Water Monitoring Meetapparaat 26ghz Cement Silo Sensor

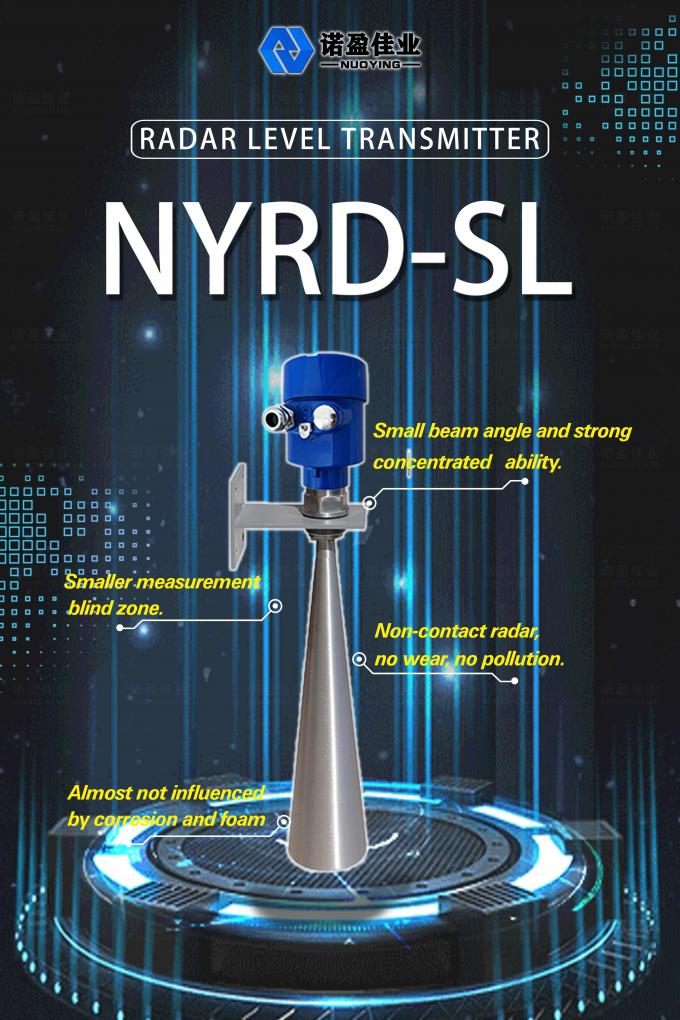

NYRD-SL radar Niveautransmitter
Overzicht
Productparameters
Typische toepassing

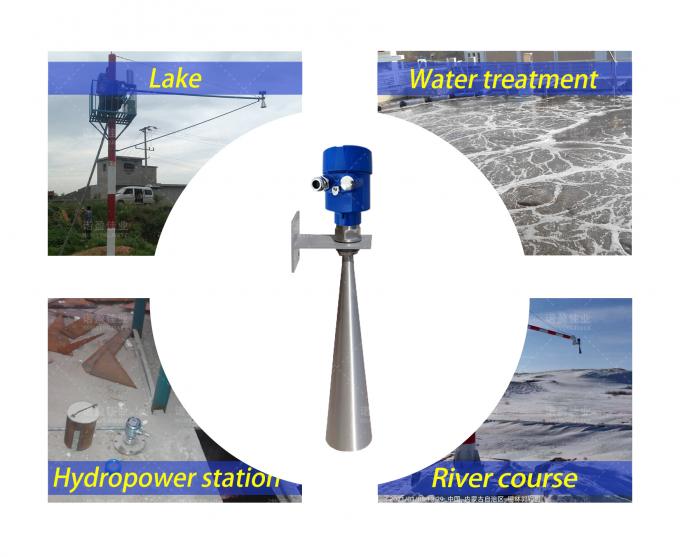

Afvoeren, reservoirs, rivieren, meren, ondieptes, etc.
Antennemateriaal
316L (optioneel)
Meetbereik
30m, 80m (optioneel)
Meetnauwkeurigheid
0,05%-0,1% F.S
Voeding
24VDC (twee draden, vier draden)
Mediumtemperatuur
-40~+80℃
Procesaansluiting
Beugel, flens (optioneel)
Procesdruk
0,1~2,0 MPa
Explosieveiligheidsklasse
Exia II CT6 (optioneel)
Afmetingen van de behuizingsstructuur van de radar niveaumeter (eenheid: mm)
Er zijn twee soorten radar niveaumeters:
De ene is de gegoten aluminium behuizing en de andere is een roestvrijstalen behuizing. Maatwerk kan worden gemaakt volgens
de eisen van de klant en de omstandigheden ter plaatse.
Radar niveaumeter NYRD80X serie sensor is een 26GHz hoogfrequente radar niveaumeting instrument met een maximale meetafstand van 80m. De radar object positie antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden. Nadat de pulsgolf het oppervlak van het gemeten medium raakt, wordt deze teruggekaatst en opnieuw ontvangen door het antennesysteem. Het signaal wordt verzonden naar het elektronische circuitgedeelte en automatisch omgezet in een objectniveausignaal (omdat pulsen zo snel reizen, is de tijd die een elektromagnetische golf nodig heeft om zijn doel te bereiken en terug te kaatsen naar de ontvanger vrijwel onmiddellijk).
Het meetreferentiepunt: Spiraalvormig bodemoppervlak of afdichtingsoppervlak van de flens.
