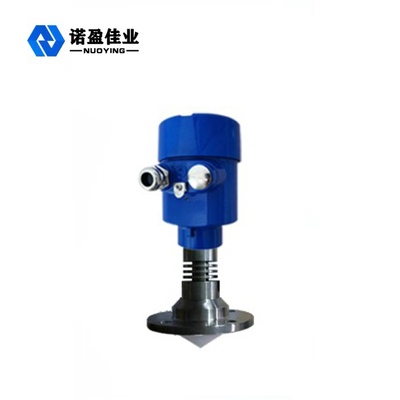

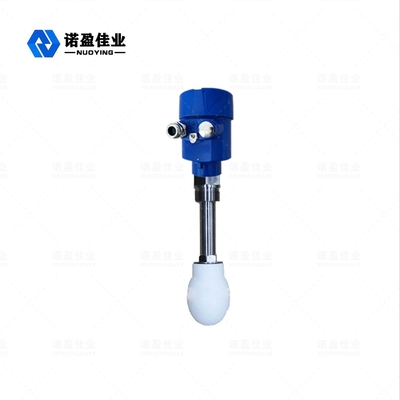

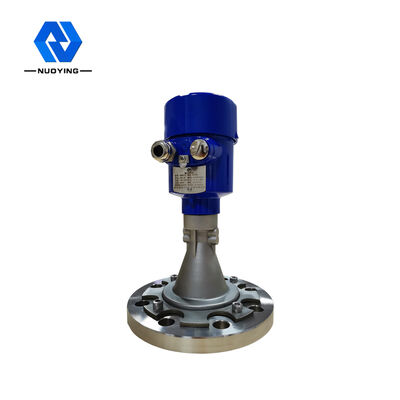

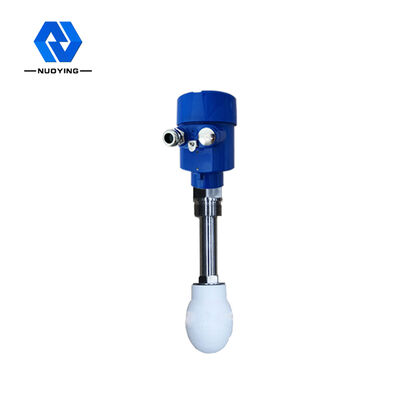

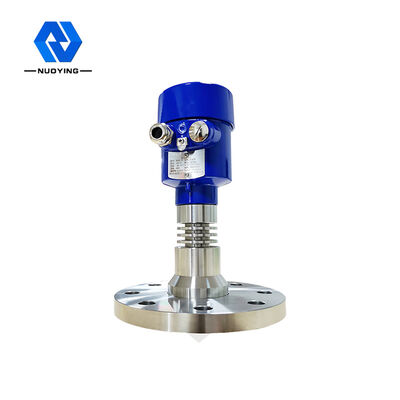

Radar niveaumeter NYRD80X serie sensor is een 26GHz hoogfrequente radar niveaumeting instrument met een maximale meetafstand van 80m. De radar object positie antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden. Nadat de pulsgolf het oppervlak van het gemeten medium raakt, wordt deze teruggekaatst en opnieuw ontvangen door het antennesysteem. Het signaal wordt doorgestuurd naar het elektronische circuitgedeelte en automatisch omgezet in een objectniveau signaal (Omdat pulsen zo snel reizen, is de tijd die een elektromagnetische golf nodig heeft om zijn doel te bereiken en terug te kaatsen naar de ontvanger bijna onmiddellijk).
Het nulpunt van de meting: Spiraalvormig bodemoppervlak of afdichtingsoppervlak van de flens.
Productparameters

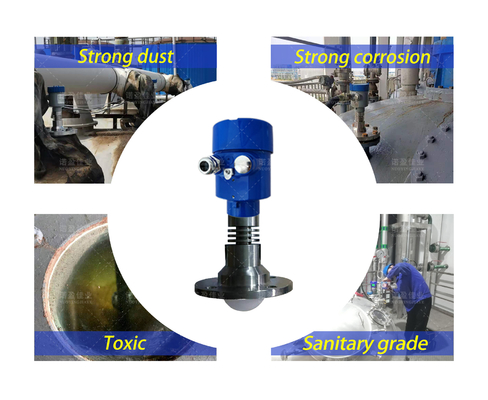

Typische toepassing
Gemakkelijk te kristalliseren, condensatie, giftig, sterk corrosief
Antenne
materiaal

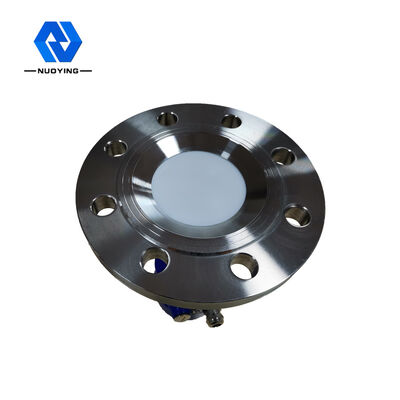

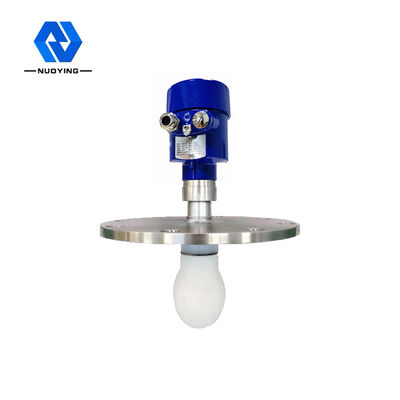

Lensantenne, 316L+PTFE (Optioneel)
Meetbereik
40m
Meetnauwkeurigheid
0.05%-0.1%F.S
Voeding
24VDC (Twee lijnen, vier
lijnen)
Medium temperatuur
-40~+120℃,-40~+260℃
Procesaansluiting
Flens, beugel (optioneel)
Procesdruk
-0.1~2.0MPa
Afmetingen van de behuizingsstructuur van de radar niveaumeter (eenheid: mm)

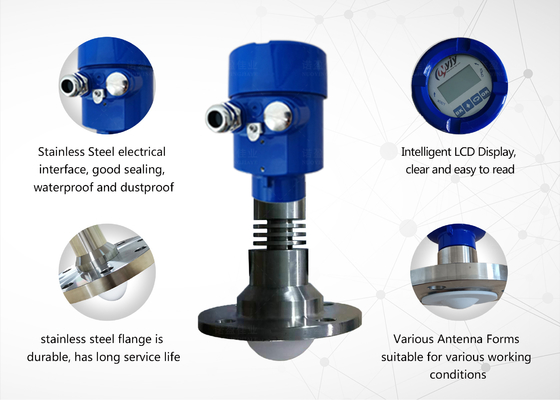

Er zijn twee soorten radar niveaumeters:
De ene is de gegoten aluminium behuizing en de andere is een roestvrijstalen behuizing. Aangepast ontwerp kan worden gemaakt volgens
klantvereisten en locatiecondities.

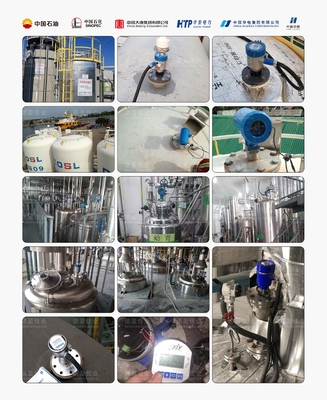

Verschillende toepassingen
