| Merknaam: | Nuoying JIAYE |
| Modelnummer: | NYRD806 |
| MOQ: | 1 set |
| Prijs: | 130USD - 9000USD |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 eenheden per maand |

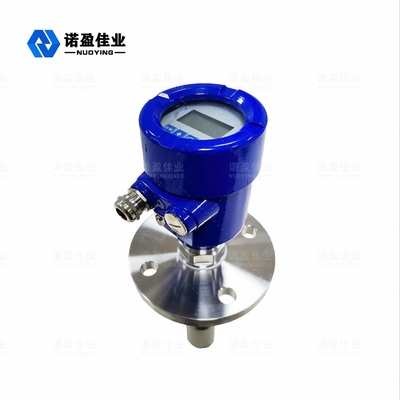

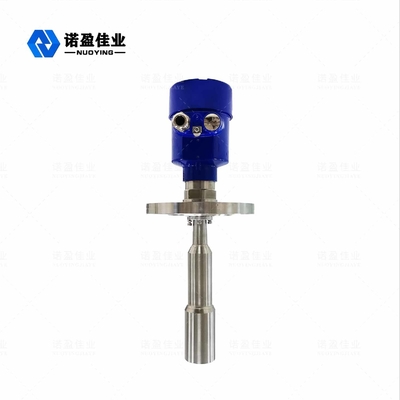

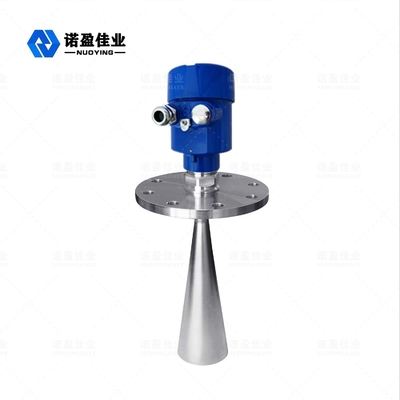

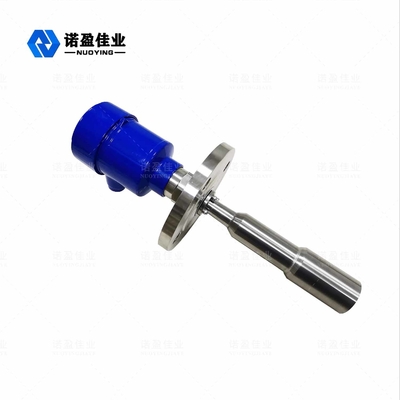

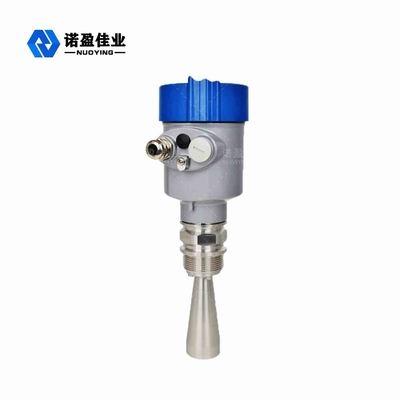

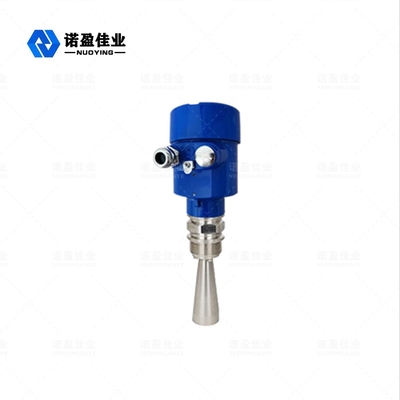

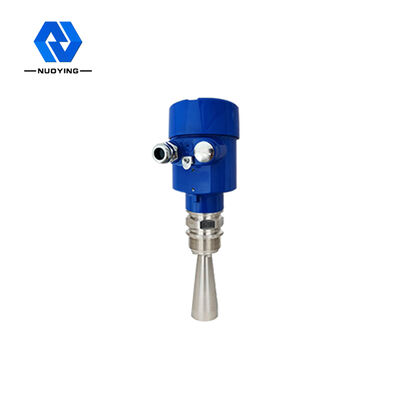

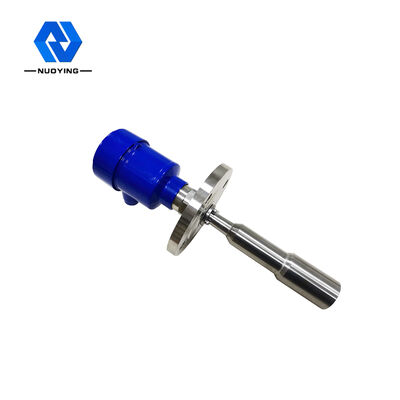

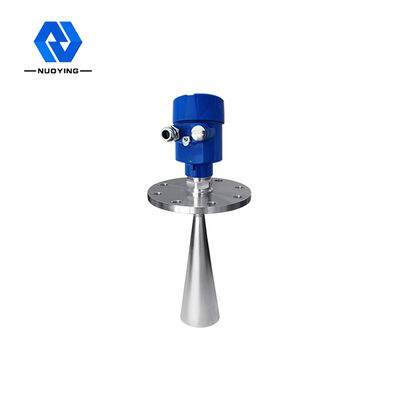

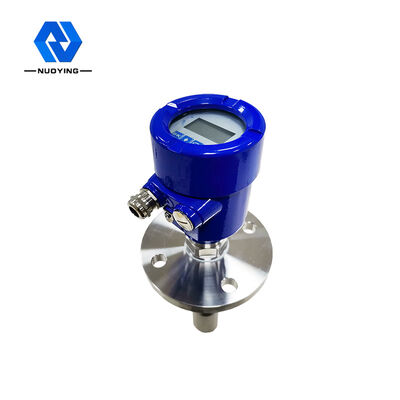

26 GHz radarsignaalniveaumeter golfradar vaste niveausensor geleide radar zuurwaterniveaumeter zender
Radarniveautransmitter Productintroductie
De radarniveaumeter NYR D80X-serie sensor is een 26 Hz hoogfrequente radarniveaumeetinstrument met een maximale meetafstand van 80 meter. De antenne is verder geoptimaliseerd en de nieuwe snelle microprocessor kan signaalanalyseverwerking met een hogere snelheid uitvoeren, zodat het instrument kan worden gebruikt voor complexe meetomstandigheden zoals reactievaten en vaste opslag.
RadarniveautransmitterTechnische parameters
| Model | NYRD-806 |
| Toepassing | Temperatuur, druk en licht corrosieve vloeistof |
| Meetbereik | 30m |
| Antennemateriaal | 316L |
| Nauwkeurigheid | ±3mm |
| Mediumtemperatuur | 40C—250℃ |
| Procestemperatuur | 0.1 ~ 4.0MPa |
| Voeding | 24VDC (twee draden, vier draden) |
| Procesaansluiting | Ondersteuning, Flens |
| Beschermingsgraad | IP67 |
| Frequentiebereik | 26GHz |
| Explosieveiligheidsklasse | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| Signaaluitgang | 4... 20mA/HART (twee / vier) RS485/Modbus... |
| Fabrieksnummer | Procestemperatuur |
| NYRD | 1 -40 ~ +100°C |
| Productmodel | 2 -40 ~ +130°C |
| 805 bereik 10m | 3 -40 ~ +250°C |
| 806 bereik 30m | 4 -40 ~ +400°C |
| 807 bereik 20m | Y Speciale aangepaste type |
| 808 bereik 70m | Procestemperatuur |
| 809 bereik 35m | 1 -0.1 ~ +0.3MPa |
| 810 bereik 80m | 2 -0.1 ~ +2.0MPa |
| -86 bereik 20m | 3 -0.1~+4.0MPa |
| -87 bereik 35m | Y Speciale aangepaste type |
| -SL bereik 30m,80m | Afdichting |
| -PB bereik 40m | Y Viton |
| -SD bereik 40m | K Kalrez |
| -TJ bereik 40m | Y Speciale aangepaste type |
| Antenne/Maat/Materiaal | Behuizingsmateriaal/ Bescherming |
| A Batterij antenne / verzegelde hoorn / PTFE | A Aluminium/IP67 |
| B Trompet antenne / 46mm / 316L | D Aluminium (Dubbele kamer) /IP67 S SS 304/IP68 |
| C Trompet antenne / 76mm / 316L | Y Speciale aangepaste type |
| D Trompet antenne / 96mm / 316L | Explosieveiligheidsklasse |
| E Trompet antenne 121mm/316L | P Standaard |
| F Kantelantenne / 242mm 316L | L Exia IICT6 |
| P Platte antenne / PTFE | G Exd[ia] IICT6 |
| S Druppelantenne / PTFE | Y Speciale aangepaste type |
| R Staafantenne / verzegelde hoorn / PFA | Elektrische interface |
| Y Speciale aangepaste type | M M20X1. 5 |
| Procesbesturing | N 1/2″NPT |
| A Draadaansluiting: G1%A | Y Speciale aangepaste type |
| B Flensaansluiting: DN50 | Display |
| C Flensaansluiting: DN80 | A Riem |
| D Flensaansluiting: DN100 | X Zonder |
| E Flensaansluiting: DN 150 | Bereik (Eenheid: cm) |
| F Universele flensaansluiting | x |
| G Kleminstallatie | |
| H Beugelinstallatie | |
| Y Speciale aangepaste type | |
| Uitgang/Voeding | |
| 2 4~20mA/24VDC twee-draads | |
| 3 4~20mA/24VDC/Hart twee-draads | |
| 4 4~20mA/220VAC/Hart vier-draads | |
| 5 RS485/Modbus |
Opmerking: aangepast op aanvraag
Radarniveautransmitter Werkingsprincipe
De radarniveau-antenne zendt een smalle microgolfpuls uit en zendt deze via de antenne naar beneden. Nadat de puls het oppervlak van het te meten medium raakt, wordt deze teruggekaatst en weer door het antennesysteem opgevangen, waarbij het signaal automatisch wordt omgezet in een objectpositiesignaal (omdat de voortplantingssnelheid van de puls extreem snel is, is de tijd die elektromagnetische golven nodig hebben om het doel te bereiken en terug te kaatsen naar de ontvanger vrijwel onmiddellijk.) Meetbasis: Draadbodem of flensafdekking
Opmerking: Gebruik radar object timing om ervoor te zorgen dat het hoogste niveau het meetblinde gebied niet kan binnendringen (gebied D in de figuur)
