| Merknaam: | NUOYINGJIAYE |
| Modelnummer: | NYRD701 |
| MOQ: | 1 pc |
| Prijs: | $450~$1700/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 pcs/month |

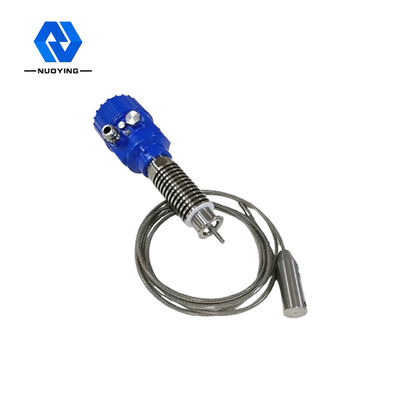

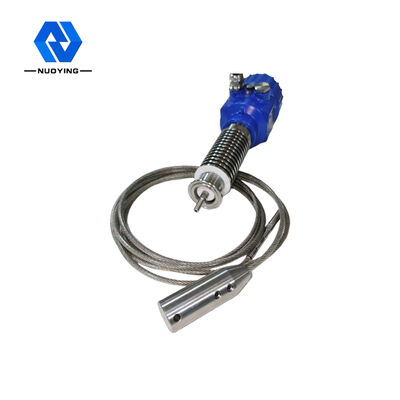

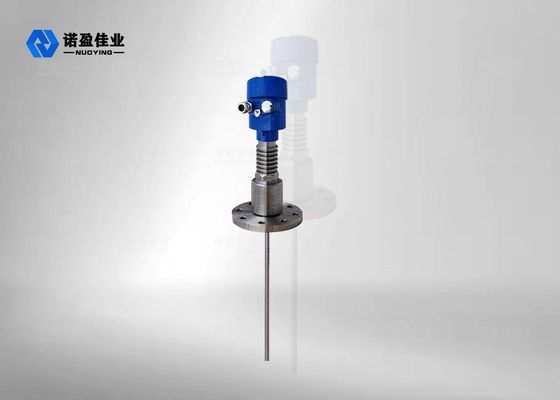

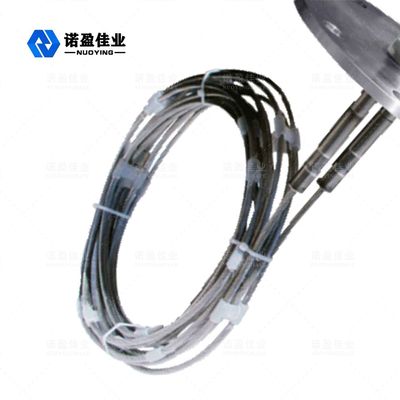

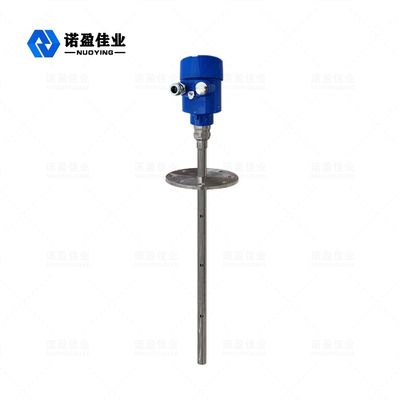

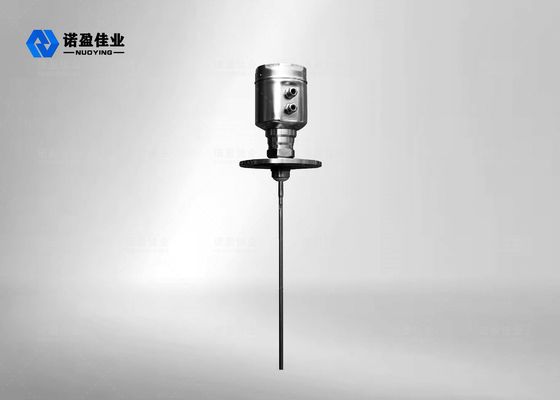

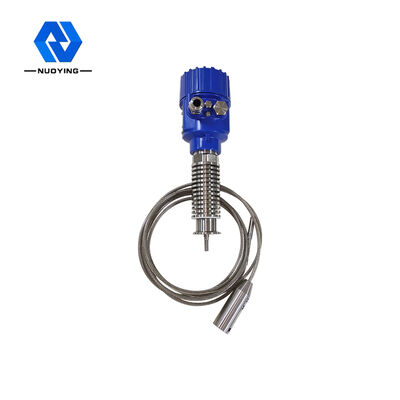

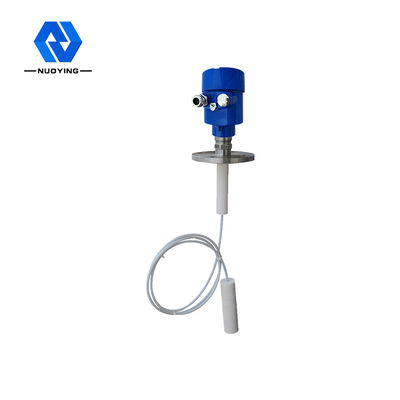

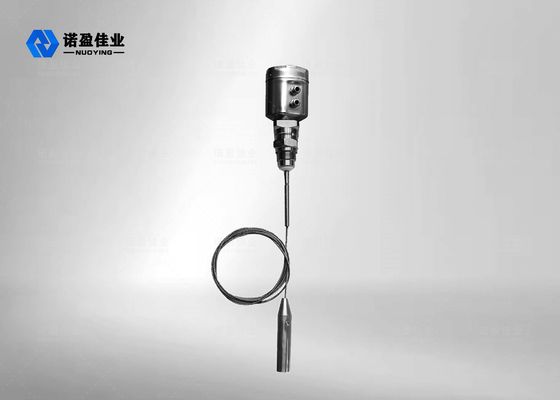

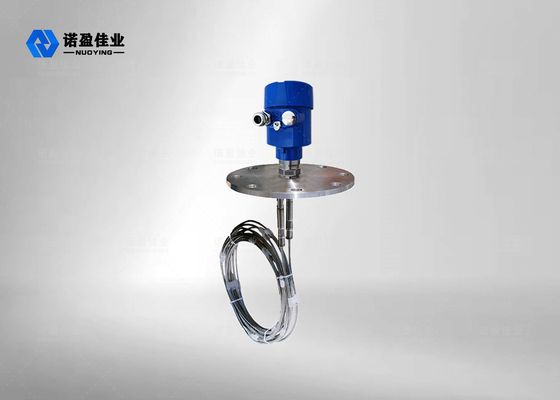

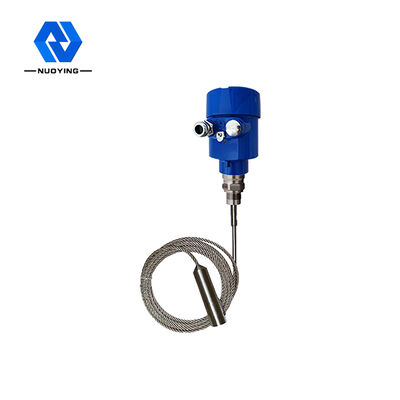

NYRD 701 geleide golf radar niveau zender SS304 SS316 Rod sonde -20 ̊80 °C
Werkingsbeginsel van NYRD 702 geleide golf radar niveau zender 6m contactbaar hoge nauwkeurigheid

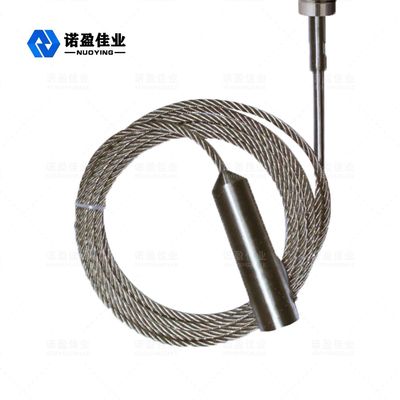

De door de geleide golfradar uitgezonden hoogfrequente microgolfpuls verspreidt zich langs het detectiecomponent (staalkabel of -roede) en treedt het gemeten medium tegen.Door de plotselinge verandering van de dielectrische constante, veroorzaakt het een reflectie, en een deel van de pulsenergie wordt weergegeven.Het tijdsinterval tussen de overgedragen en de gereflecteerde puls is relatief aan de afstand van het gemeten medium..
Ik...nput-proces
De geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen.en de looptijd kan worden omgezet in signaal op objectniveau door elektronische componentenDe sonde zendt een hoogfrequente puls uit en verspreidt zich langs de kabel- of staafsonde.
Ooutputproces
Door de lege tankhoogte E ((= nul), de volle tankhoogte F ((= volledige bereik) en enkele toepassingsparameters in te voeren, zullen de toepassingsparameters de meter automatisch aanpassen aan de meetomgeving,overeenkomend met een uitgang van 4-20 mA.
Ontwerpkenmerkenvan NYRD 702 geleide golf radar niveau zender 6m contactbaar hoge nauwkeurigheid
◎Geleide golf radar object niveau meter neemt geavanceerde microgolf verwerkingstechnologie en unieke Echo Discovery Echo verwerkingstechnologie, contact meting, hoge meetnauwkeurigheid,nauwkeuriger metenTegelijkertijd wordt geleide golfradar niet beïnvloed door externe omgevingen zoals gemiddelde temperatuur en hechting.
◎De 70X-serie geleide golfradarobjectniveaumeter is geschikt voor verschillende complexe werkomstandigheden en toepassingen vanwege de verschillende procesverbindingsmodi en detectiemodule soorten.Zoals:: hoogtemperatuur, hoge druk en laag dielectrisch constant medium.
◎Puls werkmodus, lage uitstoot vermogen, kan worden geïnstalleerd in een verscheidenheid van metaal, niet-metaal containers, geen schade aan het menselijk lichaam en het milieu.

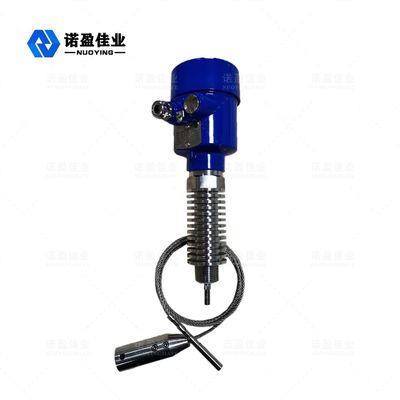

Technische parameter van 30m Contactable & High Accuracy NYRD 701 Geleide golf radar niveau meter bij hoge temperatuur,druk
| Typische toepassing | Vloeistof (laag dielektrisch) Ingebouwde verwarmingspol, ladder) |
| Stof (vliegas, kalksteenpoeder) | |
| Vaste stof (korrel, grind) | |
| Productmodel | NYRD701 |
| Antennevorm | Kabeltype, staaftype, |
| Materiaal voor antennes | PTFE, 304, 316 |
| Echoprontering | 55 keer /s |
| Meetbereik | 6 m, 30 m |
| Meetsnauwkeurigheid | 00,05% ~ 0,1% F.S. |
| Stroomvoorziening | 24VDC ((twee draden, vier draden), 220VAC |
| Signaaluitgang | 420mA/HART/RS485/Modbus... |
| Procestemperatuur | -40 ~ + 130 °C, -40 ~ + 250 °C, -40 ~ + 500 °C |
| Procesdruk | -0,1 tot en met 2,0 MPa, -0,1 tot en met 4,0 MPa |
| Procesverbinding | draad, beugel, flenster, klem (facultatief) |
| Elektrische interface | M20×1,5 " NPT |
| Beschermingsgraad | IP 65, IP 67, IP 68 |
| Explosiebestendige kwaliteit | ExdIICT6Gb |
※ Opmerking:Het product kan worden aangepast aan de specifieke vereisten van gebruikers.
