| Merknaam: | NUOYINGJIAYE |
| Modelnummer: | NYRD701 |
| MOQ: | 1 pc |
| Prijs: | $450~$1700/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 pcs/month |

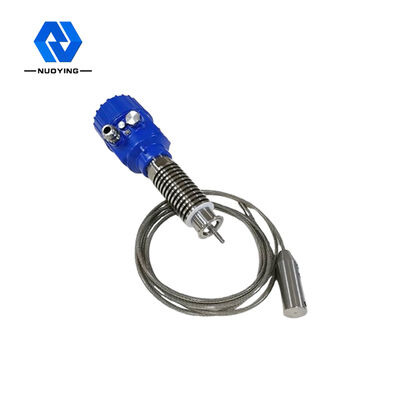

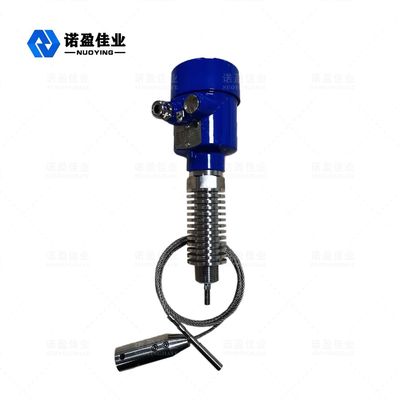

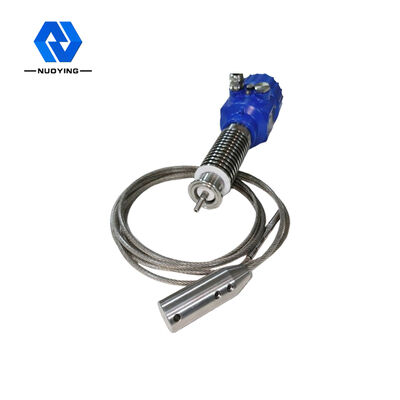

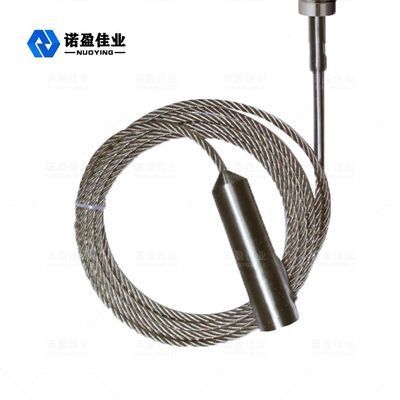

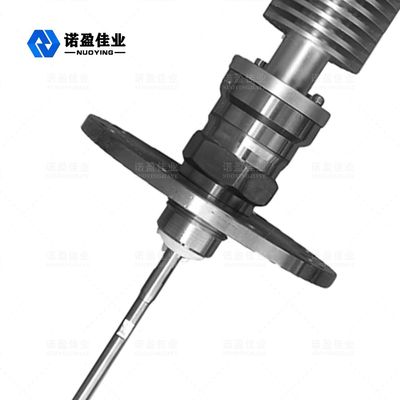

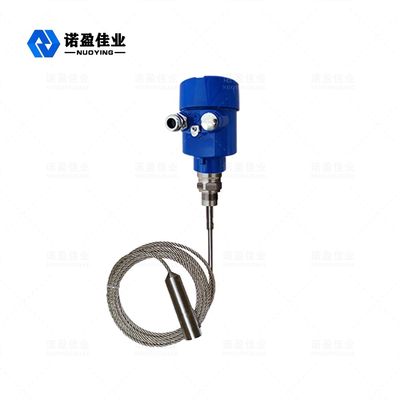

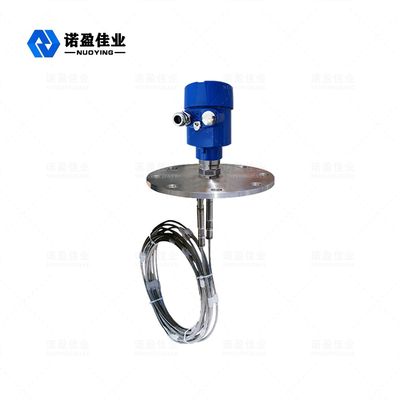

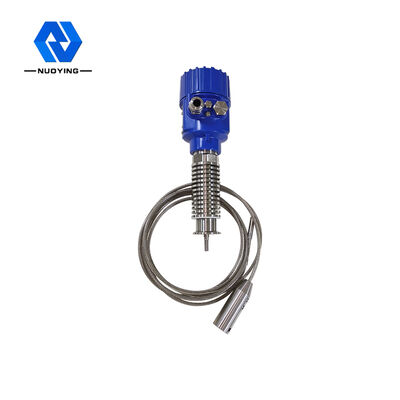

NYRD 701 30m geleide golf radar niveau meter Voor emulsielagen in olie en gas, chemische en petrochemische industrie
Werkingsbeginsel30m contactbare geleide golf radar niveau meter voor sterke corrosie vloeistof NYRD 701
De hoogfrequente microgolfpuls die door de geleide golfradar wordt uitgezonden, verspreidt zich langs het detectiecomponent (stalen kabel of stalen staaf) en komt het gemeten medium tegen.Door de plotselinge verandering van de dielectrische constante, veroorzaakt het een reflectie, en een deel van de pulsenergie wordt weergegeven.Het tijdsinterval tussen de overgedragen en de gereflecteerde puls is evenredig met de afstand van het gemeten medium.
Ik...nput-proces
Een geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen.en de looptijd kan worden omgezet in signaal op objectniveau door elektronische componentenDe sonde zendt een hoogfrequente puls uit en verspreidt zich langs de kabel- of staafsonde.
Ooutputproces
Door de lege tankhoogte E ((= nul), de volle tankhoogte F ((= volledige bereik) en enkele toepassingsparameters in te voeren, zullen de toepassingsparameters de meter automatisch aanpassen aan de meetomgeving,overeenkomend met een uitgang van 4-20 mA.
Ontwerpkenmerkenvan30m contactbare geleide golf radar niveau meter voor sterke corrosie vloeistof NYRD 701
◎Geleide golf radar object niveau meter neemt geavanceerde microgolf verwerkingstechnologie en unieke Echo Discovery Echo verwerkingstechnologie, contact meting, hoge meetnauwkeurigheid,nauwkeuriger metenTegelijkertijd wordt geleide golfradar niet beïnvloed door externe omgevingen zoals gemiddelde temperatuur en hechting.
◎De 70X-serie geleide golfradarobjectniveaumeter is geschikt voor verschillende complexe werkomstandigheden en toepassingen vanwege de verschillende procesverbindingsmodi en detectiemodule soorten.Zoals:: hoogtemperatuur, hoge druk en laag dielectrisch constant medium.
◎Puls werkmodus, lage uitstoot vermogen, kan worden geïnstalleerd in een verscheidenheid van metaal, niet-metaal containers, geen schade aan het menselijk lichaam en het milieu.
Technische parameter van30m contactbare geleide golf radar niveau meter voor sterke corrosie vloeistof NYRD 701
| Typische toepassing | Vloeistof (sterke corrosie, lage dielectrische constante, hechting, hoge temperatuur en hoge druk, ingebouwde verwarmingspol, ladder, drijvende plaat en andere complexe situaties) |
| Stof (vliegas, kalksteenpoeder, cementpoeder, beton en andere media) | |
| Vaste stoffen (kleine deeltjes, korrels, grind, zand en andere media) | |
| Productmodel | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |

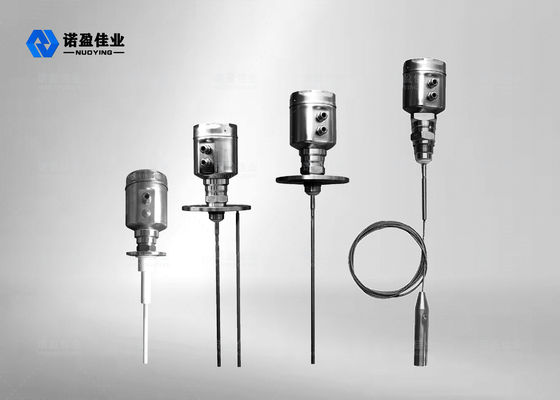

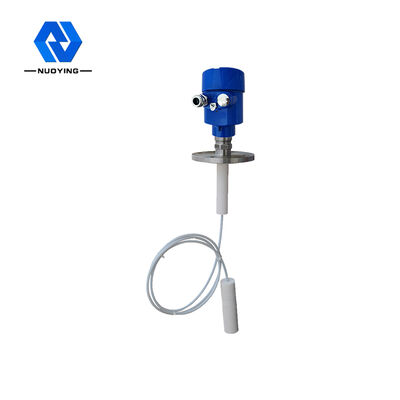

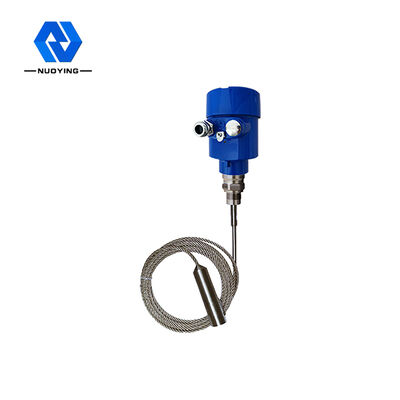

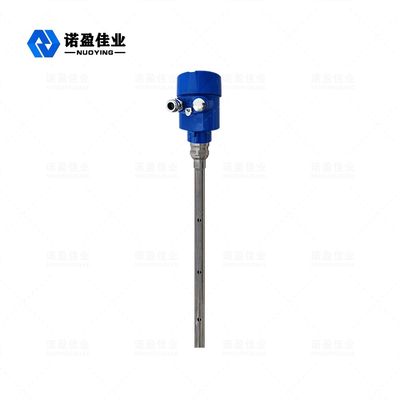

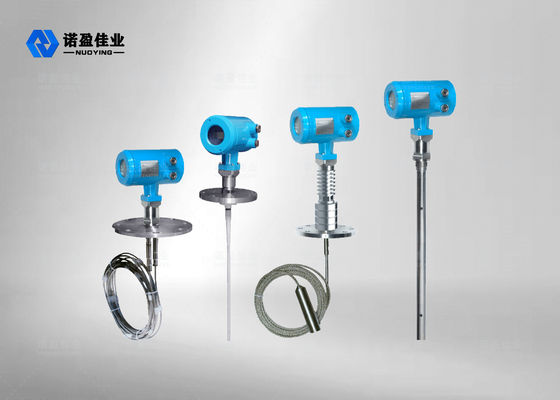

| Antennevorm | Kabeltype, staaftype, dubbelkabeltype, dubbelstaaftype, golfgeleidingsbuistype |
| Materiaal voor antennes | PTFE, 304, 316 |
| Echoprontering | 55 keer /s |
| Meetbereik | 6 m, 30 m |
| Meetsnauwkeurigheid | 00,05% ~ 0,1% F.S. |
| Stroomvoorziening | 24VDC ((twee draden, vier draden), 220VAC |
| Signaaluitgang | 420mA/HART/RS485/Modbus... |
| Procestemperatuur | -40 ~ + 130 °C, -40 ~ + 250 °C, -40 ~ + 500 °C |
| Procesdruk | -0,1 tot en met 2,0 MPa, -0,1 tot en met 4,0 MPa |
| Procesverbinding | draad, beugel, flenster, klem (facultatief) |
| Elektrische interface | M20×1,5 " NPT |
| Beschermingsgraad | IP 65, IP 67, IP 68 (facultatief) |
| Explosiebestendige kwaliteit | ExiaIICT6Ga, ExdIICT6Gb (zie certificaat voor meer details) |
※ Opmerking:Het product kan worden aangepast aan de specifieke vereisten van gebruikers.
