NYYC Vorkdichtheidsmeter voor mengtoepassingen van viskeuze en laaggeleidende media

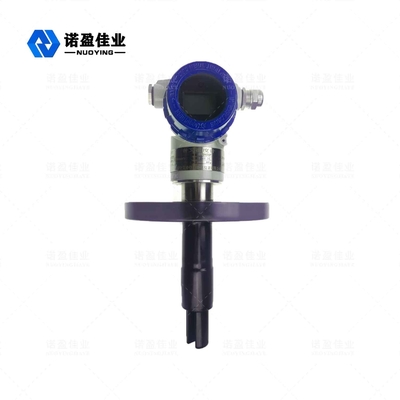

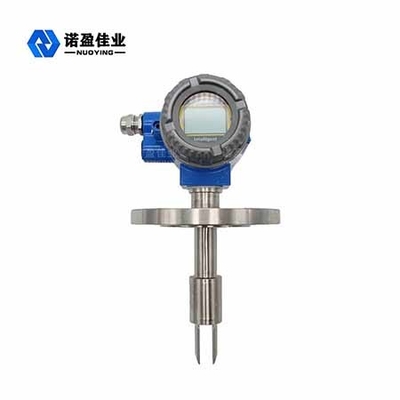

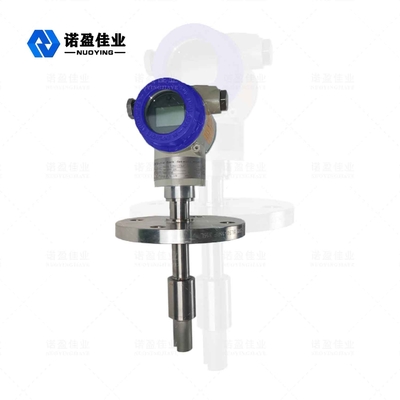

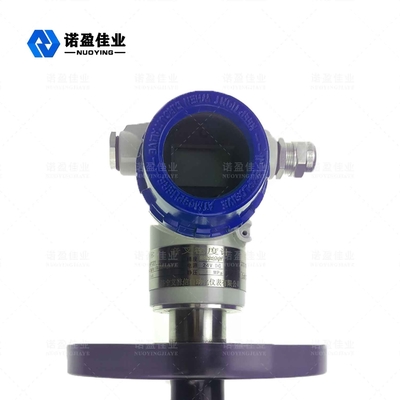

NYDE-CR Stemvork Densitometer
Productparameters
Typische toepassing
Tank- en pijpleidingdichtheidsmeting
Meetbereik
0,5~2,5 g/cm³ (500–2500 kg/m³)
Voeding
24VDC
Bedrijfstemperatuur
-50~+200℃
Verbindingsmateriaal
316L, roestvrij staal, Hastelloy
Maximale werkdruk
207 bar (3000 psi)
Procesaansluiting
ANSI 150 tot 1500 RF, DN 50 PN16
Productbeschrijving
Productbeschrijving
NYDE-CR Stemvork Densitometer Werkingsprincipe

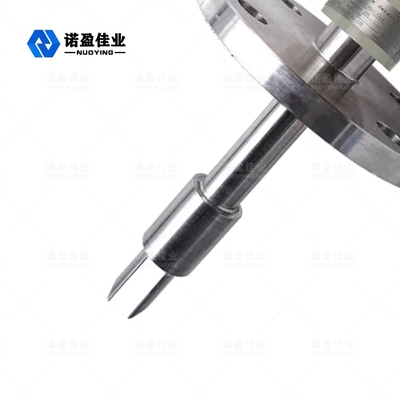

De sensor werkt volgens het principe van componenttrillingen, waarbij het componentdeel het stemvorkdeel is dat is ondergedompeld in de te meten vloeistof. Het stemvorkdeel detecteert de trillingen via een intrinsiek piëzo-elektrisch apparaat dat aan de onderkant van het vorklichaam is bevestigd. De trillingsfrequentie wordt gedetecteerd door een secundair piëzo-elektrisch apparaat dat aan het andere uiteinde van de vork is bevestigd, en vervolgens wordt het signaal versterkt door een circuit aan de bovenkant. De dichtheid van de vloeistof en de trillingsfrequentie wanneer de gemeten vloeistof stroomt, zijn nauw met elkaar verbonden, en wanneer de dichtheid van de gemeten vloeistof verandert, verandert ook de trillingsfrequentie wanneer de vloeistof stroomt. Door de vergelijking D=Ko+KIT+KETz kan de dichtheid van de gemeten vloeistof nauwkeurig worden berekend. D = dichtheid van het gemeten medium zonder kalibratie (kg/m³) T = trillingsfrequentie (µs). Ko, Ki, K2 = constanten In het dichtheidsdetectieproces kan de NYYC-MD plug-in densitometer automatisch de invloed van de temperatuur op de dichtheid van het gemeten medium (D) compenseren, en de druk heeft geen significant effect op de dichtheid.
NYDR RF Condensatorschakelaar Ontwerpkenmerk
1. Geschikt voor tanks, pijpleidingen, stromende of stationaire media dichtheidsmeting. Geschikt voor het meten van media met hoge temperatuur, lage temperatuur, hoge viscositeit en onzuiverheden. 2. Microprocessor-gebaseerd elektronisch conversieapparaat, dat signaalverwerking, berekening en diagnostische functies integreert. 3. Continue online meting van vloeistofdichtheid en temperatuur, hoge precisie, veiliger en betrouwbaarder, kan direct worden gebruikt voor procescontrole. 4. Het kan direct communiceren met een pc via een RS485-interface, en gebruikers kunnen direct online knooppuntconfiguratie, foutdiagnose en datalogging uitvoeren. 5. Tijdens het meten van dichtheid en temperatuur kunnen basisdichtheid, concentratiepercentage, massapercentage, volumeprocent en andere parameters worden berekend. 6. Uitstekende overdrukbeschermingsstructuur, superieure temperatuurstabiliteit, volledig gelaste afdichting, robuust en betrouwbaar ontwerp. 7. Eenvoudig te installeren en te gebruiken, steek de vloeistof in om de meting weer te geven. 8. Vereenvoudigd onderhoud, geen regelmatige reiniging. 9. Kalibratie zonder standaard referentiebron, geen laboratoriumkalibratie, geen procesonderbreking. 10. Intrinsiek veilig voor gevaarlijke locaties, hygiënisch voor voedselproductielocaties.
