Productdetails:
|
Het meten van waaier: | 0~6m | Materiaal: | (facultatief) 304,316L |
---|---|---|---|
Procesverbinding: | (Facultatieve) flensinstallatie | Beschermingsrang: | Vertoningsinstrument IP67, IP67 |
Werkende Temperatuur: | -40~130℃, - 50~350℃ | Procesdruk: | Luchtdruk, 0-16MPa |
Explosiebestendige rang: | (Facultatieve) Exia IICT6 | Differentiatietarief: | ±lmm |
Hoog licht: | Plaat magnetische niveauzender,magnetische niveauzender 6m,220VAC 1A magnetische vlotterniveau-indicator |

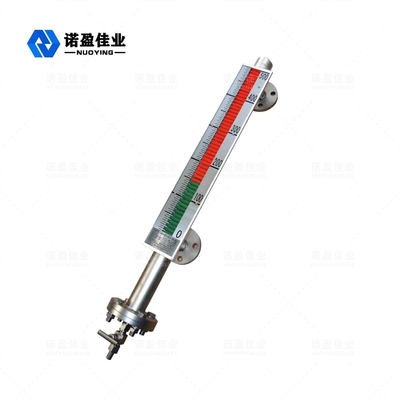

Magnetische plaatniveaumeter
Magnetische plaatNiveau MeterBediening Beginsel
Magnetische plaatniveaumeter kan worden gebruikt voor de detectie van gemiddeld vloeistofniveau van allerlei soorten torens, tanks, bolvormige containers en ketels, enzovoort.Magnetische flipplate-niveaumeter kan worden gebruikt voor hoge afdichting, lekpreventie en weerstand tegen hoge temperaturen, hoge druk en corrosie.
De magnetometer heeft een kamer (een meetbuis of een lichaamsbuis genoemd) die een zwevende bal vasthoudt, en de holte is door een flens of een andere geschikte verbinding met de container verbonden.Volgens het principe van de connectoren, met de verandering van het vloeistofniveau in de container, is het vloeistofniveau in de holte hetzelfde als het vloeistofniveau in de container, dus de zwevende bal in de kamer wordt op en neer gedreven, en op en neer met het stijgen en dalen van het vloeistofniveau in de container.Op dit moment kunnen we het vloeistofniveau niet zien, dus hebben we een magnetische kolom-flip-display aan de buitenkant van de holte.
Permanent magnetisch staal wordt geïnstalleerd op de kruising tussen de zwevende bal zinkende vloeistof en het drijvende deel, en wanneer het vloeistofniveau in de gemeten container stijgt en daalt, neemt ook de magnetische vlotter in de lichaamsbuis van de vloeistofniveaumeter toe.Het permanent magnetische staal in de vlotter wordt door magnetische koppeling naar de magnetische kolomindicator overgebracht, waardoor de rode en witte rollen 180 ° draaien.Wanneer het vloeistofniveau stijgt, verandert de flip-kolom van wit in rood en wanneer het vloeistofniveau daalt, verandert de flip-kolom van rood in wit.De rode en witte kruising van de indicator is de werkelijke hoogte van het vloeistofniveau in de container, waardoor een duidelijke indicatie van het vloeistofniveau wordt gerealiseerd.
Magnetische plaatNiveauMeterTechnische parameter
Meetbereik | 0〜6m |
Meetnauwkeurigheid | ±3 mm |
Gemiddelde dichtheid | 0,425g/cm3 |
dichtheidsverschil | 0,1 g/cm3 |
Gemiddelde viscositeit | W 0.4Pa.S |
Besturingsuitgang: | 220VAC, 1A |

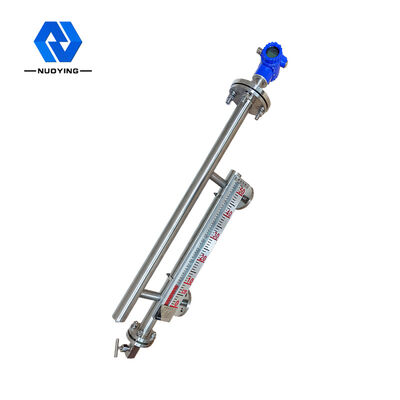

Transmissie-uitgang: | 4~20mA (voeding 24VDC) |
Procestemperatuur: | -50 ~ 350 °C |
Procesdruk | 0~ 16MPa |
differentiatie tarief | ±lmm |

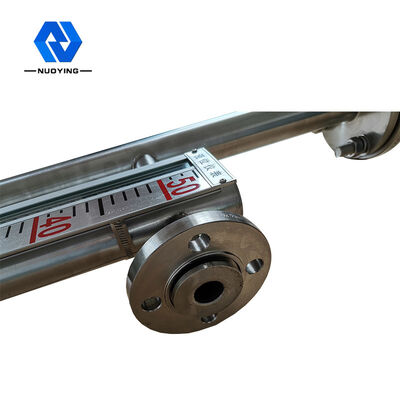

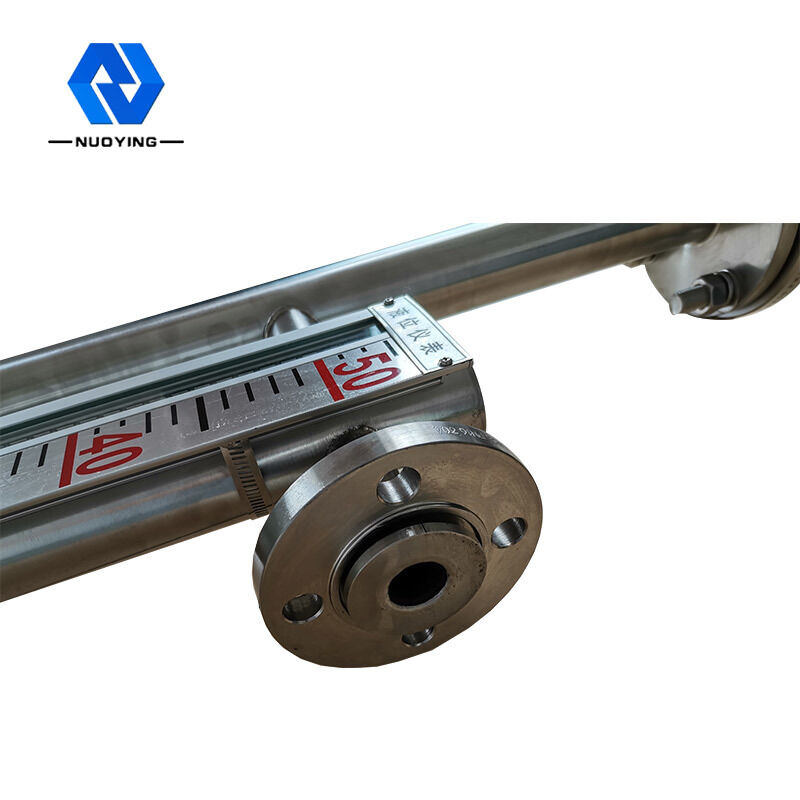

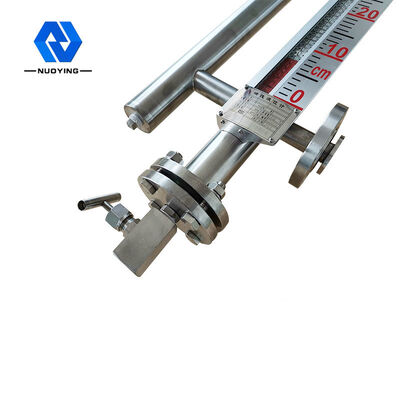

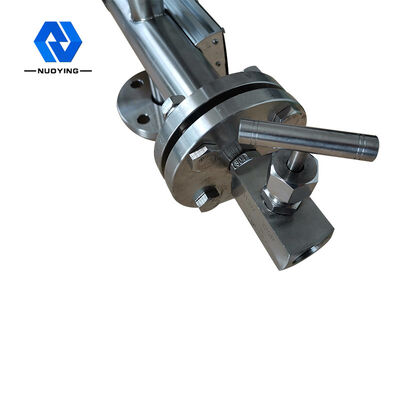

Procesverbinding | Flensinstallatie (optioneel) |
Beschermingsgraad: | IP67 |
Explosieveilige kwaliteit: | Exia IICT6 (optioneel) |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Magnetische plaat Niveau MeterOntwerpkenmerken
◎Eenvoudige structuur, solide en betrouwbare, stabiele werking
◎De schaal van de scèneweergave is duidelijk, opvallend en gemakkelijk te lezen.
◎Vloeistofniveaus die kunnen worden gemeten en waarvan wordt aangegeven dat ze bijtend, ontvlambaar, giftig, hoge temperatuur, geagiteerd en verontreinigd zijn

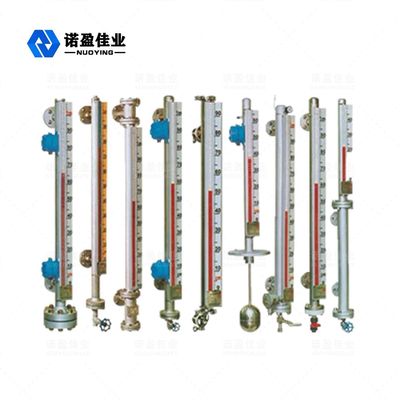

◎Meerdere installatievormen, meerdere verbindingsvormen kunnen worden geselecteerd
◎Ontwerpdrukbereik van volledig vacuüm tot 10 MPA.
◎Ontwerptemperatuurbereik-160 〜450 °C.
◎Professioneel ontwerp voor speciale druk en temperatuur.
Magnetische plaatNiveauVereiste voor meterinstallatie:

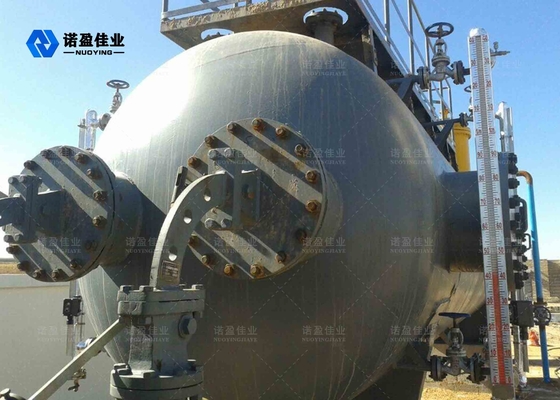

Magnetische plaatNiveauMetertoepassingsveld
Magnetische plaatniveaumeter is geschikt voor weergave van vloeistofniveaus op containers met chemicaliën, petroleum en andere industriële apparatuur.De magnetische flip-plate vloeistofniveaumeter kan worden toegevoegd om de vloeistofniveaumeter te installeren, het vloeistofniveau kan worden geopend en uitgeschakeld om de signaaloverdracht op afstand voort te zetten, de vlotterbal neemt het speciale ambachtelijke ontwerp aan, zoals hoge temperatuur, hoge druk, lage dichtheid en de keuze uit verschillende materialen zoals titanium, 316L PTFE, enz. Om ervoor te zorgen dat het product geschikt is voor elk niveau van veldmetingsvereisten.Op dit moment is magnetometer op grote schaal gebruikt in de olie-, chemische, metallurgische, energie-, voedsel-, farmaceutische, papierfabricage en andere industrieën van vloeistofniveaumeting en -regeling.
