Productdetails:
|
De waaier van het stroomtarief: | 0.1-10m/s | Stroomrichting: | Positief en negatief |
---|---|---|---|
Nauwkeurigheidsrang: | pijptype: 0,5 rang, rang 1,0; Plug-in: 1.5 rang, rang 2,0 | Communicatie output: | Rs485 communicatie MODBUS protocol, HERT communicatie interface |
Signaaloutput: | 4-20mA, | Werkende Temperatuur: | -20~90℃, - 30~180℃ |
Omringende vochtigheid: | 5%~95% | Beschermingsrang: | IP65, kan het tot IP68 worden aangepast |
Hoog licht: | IP68 intelligente elektromagnetische flowmeter,elektromagnetische flowmeter 10 m/s,10 m/s slimme elektromagnetische flowmeter |

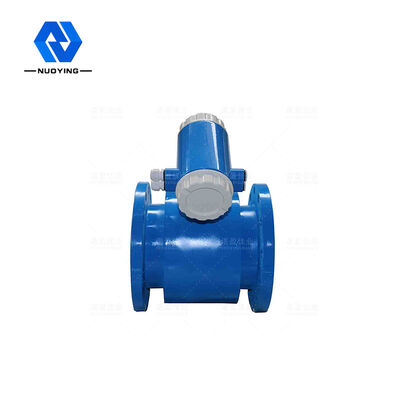

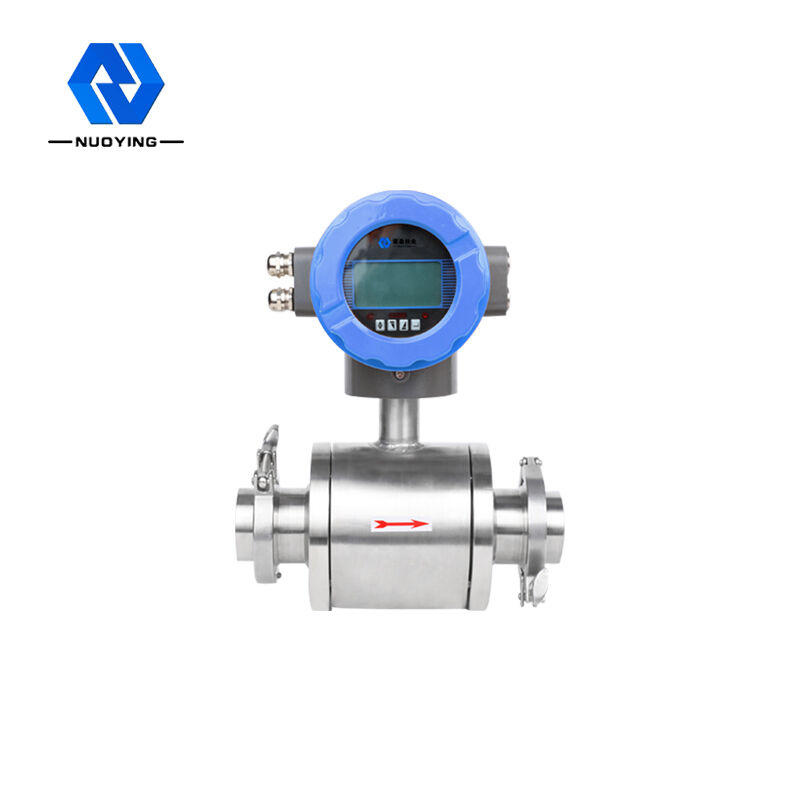

NYLD Intelligent Type Elektromagnetische Flowmeter, Stroomsnelheid Bereik: 0.1-10m/S,4-20mA,,IP68
NYLD Intelligente Eletromagnetische Flowmeter
De NYLD intelligente elektromagnetische flowmeter bestaat uit een sensor en een converter.Het is gebaseerd op de wet van elektromagnetische inductie van Faraday, die wordt gebruikt om de volumestroom van geleidende vloeistof te meten met een geleidbaarheid van meer dan 5μs/cm.Het is een inductieve meter voor het meten van de volumestroom van geleidend medium.Naast het meten van de volumestroomvan algemene geleidende vloeistof, het kan ook worden gebruikt om de volumestroom te meten van sterk corrosieve vloeistoffen zoals sterk zuur en alkali en uniforme vloeistof-vaste tweefasige suspensievloeistof zoals slurry, pulp en papierpulp.Het wordt veel gebruikt voor stroommetingen van aardolie, chemicaliën, metallurgie, textiel, papierfabricage, milieubescherming, voedsel en andere industriële sectoren en gemeentelijk beheer, waterbeheer, rivieren en andere gebieden.
NYLD Intelligente Eletromagnetische Flowmeter Technisch Parameters:
Elektromagnetisch sensoren algemene specificatie
Standaard Nominaal diameter (mm) (Speciale specificaties kunnen worden aangepast) |
JB/T 9248-2015 pijptype PTFE-voering: DN10~DN600;pijp type rubberen voering inkt: DN40~DN2200 Insteektype: DN150~DN3000 |
Stroomrichting: | Positief en negatief |
Bereikverhouding: | 20:1 |
Herhaalbaarheidsfout | ± 0,1% van de gemeten waarde |
Nauwkeurigheidsgraad: |
pijptype: 0,5 graad, 1,0 graad; Plug-in: 1.5 graad, 2.0 graad |
Gemeten medium temperatuur |
Normale rubberen voering: -20 ~ + 60 ° C Rubberen voering op hoge temperatuur: -20~+90°C PTFE-voering: -30~+100°C Tetrafluorvoering op hoge temperatuur: -20~+180°C |
Nominale werkdruk: (hoge druk kan worden aangepast)
|
DN10 (DN150: ≤1.6MPa) DN200 (DN350: ≤1.0MPa) DN400 (DN1000: ≤0.6MPa) DN450 (DN2200: ≤0.25MPa) |
Stroomsnelheidsbereik: | 0.1-10m/s |
Geleidbaarheidsbereik: | De geleidbaarheid van de gemeten vloeistof is ≥5μs/cm |
Signaaluitgang: | 4-20mA (belastingsweerstand 0~750Ώ), puls/frequentie, regelniveau |
Communicatie-uitgang: |
Rs485-communicatie MODBUS-protocol, HART-communicatie-interface:
|
Stroomvoorziening | 220VAC of 24VDC |
Vereist recht pijp lengte: |
Stroomopwaarts ≥5DN stroomafwaarts ≥2DN |
Verbindingsmodus | De stroommeter en de pijp gebruiken flensverbinding, en de flens voldoet aan de nationale norm: GB/T9115.1-200 |
Explosieveilige kwaliteit | Exdll (T6) |
Beschermingsgraad: | Ip65, het kan worden aangepast tot IP68 |
Omgevingstemperatuur | -25~+60℃ |
Luchtvochtigheid | 5%~95% |
Totaal stroomverbruik | Minder dan 20W |
NYLD Intelligente Eletromagnetische Flowmeter Bediening Beginsel
Volgens het principe van Faraday-elektromagnetische inductie is een paar detectie-elektroden gemonteerd op de wand van de pijp loodrecht op de as van de meetpijp en de magnetische krachtlijn. Wanneer de geleidende vloeistof langs de as van de meetpijp beweegt, snijdt de geleidende vloeistof af de magnetische krachtlijn om een geïnduceerde potentiaal te genereren. De geïnduceerde potentiaal wordt gedetecteerd door de twee detectie-elektroden en de waarde is evenredig met de stroomsnelheid. De waarde is:
E=KBVD Waar: E-geïnduceerde potentiaal;
K-defactor gerelateerd aan de magnetische veldverdeling en de axiale lengte;
B-magnetische inductie-intensiteit;
V-geleidende vloeistof gemiddelde stroomsnelheid;
D-elektrode afstand;(meet de binnendiameter van de buis)
De sensor zendt het geïnduceerde potentiaal als een stroomsignaal naar de converter. Na een reeks digitale bewerkingen zoals versterking en conversiefiltering, worden de momentane stroomsnelheid en de geaccumuleerde stroomsnelheid weergegeven door het dot matrix liquid crystal met achtergrondverlichting. De converter heeft 4 -20mA-uitgang, alarmuitgang en frequentie-uitgang, en heeft een RS-485-communicatie-interface en ondersteunt HART en MODBUS
protocollen.
NYLD Intelligente Eletromagnetische Flowmeter Ontwerpkenmerken
■Volledige digitale verwerking, sterk anti-interferentievermogen, betrouwbare meting, hoge precisie, stroommeetbereik kan 150: 1 bereiken;
■ Ultra-lage EMI-schakelende voeding, groot spanningsbereik van geschikte voeding, goede anti-EMI-prestaties;
■Gebruik 16-bitembedded microprocessor, met hoge werksnelheid, hoge precisie en programmeerbare laagfrequente rechthoekige golfexcitatie, verbetering van de stabiliteit van stroommeting en laag stroomverbruik;
■ Gebruik SMD-onderdelen en SMT-technologie (Surface Mount), hoge circuitbetrouwbaarheid;
■ Geen bewegende delen in de leiding, geen stroomblokkerende delen en er is bijna geen extra drukverlies bij de meting;
■ Het kan het aanbod online ter plaatse aanpassen aan de werkelijke behoeften van de gebruikers;
■De meetresultaten zijn onafhankelijk van de fysieke parameters zoals stroomsnelheidsverdeling, vloeistofdruk, temperatuur, dichtheid, viscositeit;
■ High-definition LCD-scherm met achtergrondverlichting, volledige Chinese menubediening, gemakkelijk te gebruiken, eenvoudig te bedienen, gemakkelijk te leren en te begrijpen;
■ Met digitale communicatiesignaaluitgang zoals RS485, RS232, Hart en Modbus (optioneel);
■ Met zelftest en zelfdiagnosefunctie;
■ Met een totale opnamefunctie per uur, die de totale hoeveelheid stroom in uren registreert, geschikt voor time-sharing-meting (optioneel);
■Er zijn drie Integrators, die respectievelijk het voorwaartse accumulatiebedrag, het omgekeerde accumulatiebedrag en het verschilberekeningsbedrag kunnen weergeven. Er is een interne uitschakelklok, die 16 uitschakeltijden kan registreren.(optioneel);
■ Met infrarood handheld-operator, 115KHZ-communicatiesnelheid, kan het alle functies van de converter op afstand bedienen zonder contact (optioneel).
NYLD Intelligente Eletromagnetische FlowmeterSamenstelling en Structuur
De elektromagnetische flowmeter bestaat uit de volgende onderdelen:
De elektromagnetische flowmeter bestaat voornamelijk uit een sensor en een converter.De sensor omvat een flens, een voering, een elektrode, een meetbuis, een bekrachtigingsspoel, een sensorbehuizing enzovoort;de converter bevat:
1. Converter: zorgt voor een stabiele bekrachtigingsstroom voor de sensor, zet tegelijkertijd de door de sensor opgewekte elektromotorische kracht om in een standaard elektrisch signaal en geeft realtime stroom en parameters weer voor weergave, controle en aanpassing van de stroom .
2. Voering: een volledige laag elektrisch isolerend corrosiebestendig materiaal aan de binnenzijde van de meetbuis en op het flensafdichtingsvlak.
3. Elektrode: een paar elektroden gemonteerd op de wand van de meetleiding om het stroomsignaal te detecteren, en nog eens 1-2 aardelektroden die zijn gemonteerd voor de aarding en anti-interferentie van de stroomsignaalmeting.
NYLD Intelligente Eletromagnetische Flowmeter Instrumentclassificatie
1. Volgens de instrumentstructuur kan de vortex-flowmeter worden onderverdeeld in drie categorieën, namelijk:
① Geen weerstandsdelen in de meetleiding, geen drukverlies.
② Met een eenvoudige structuur kan de meetbuis van de elektromagnetische flowmeter verschillende voering gebruiken volgens
verschillende kwalificaties, en de betrouwbaarheid is hoog.

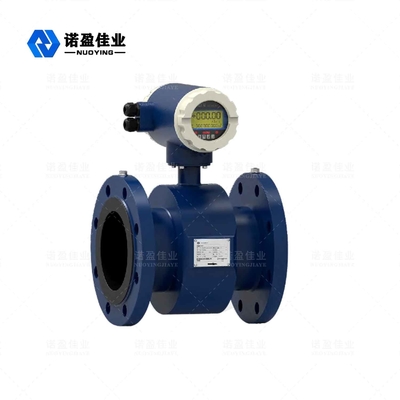

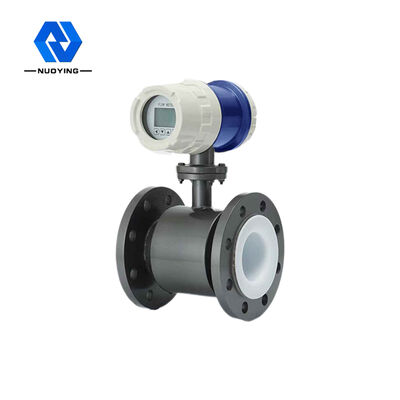

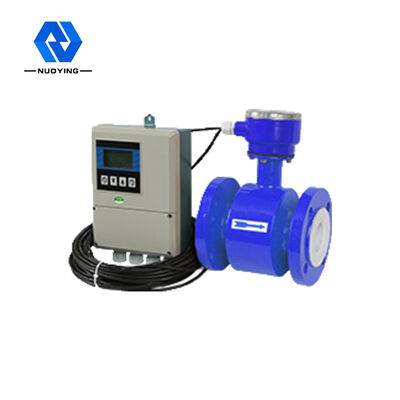

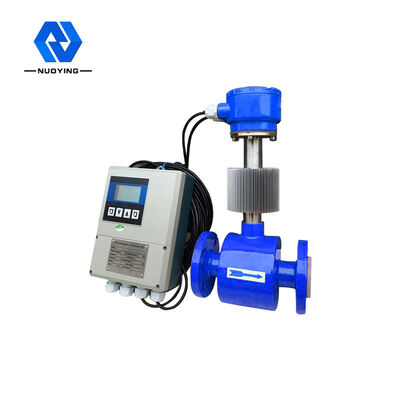

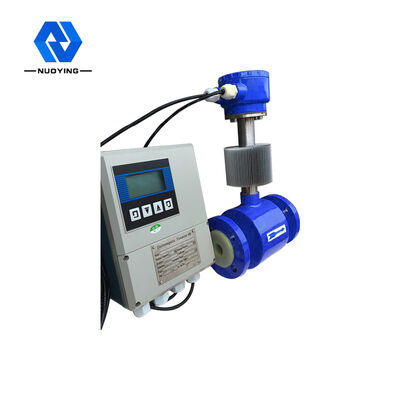

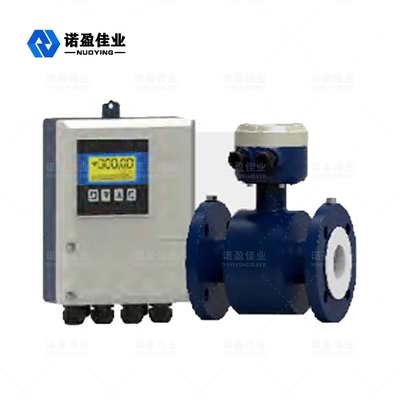

■Afzonderlijke type elektromagnetische flowmeter
De converter en het hoofdgedeelte zijn afzonderlijk geïnstalleerd, wat handig is voor gecentraliseerde installatie en gemakkelijk te lezen gegevens.

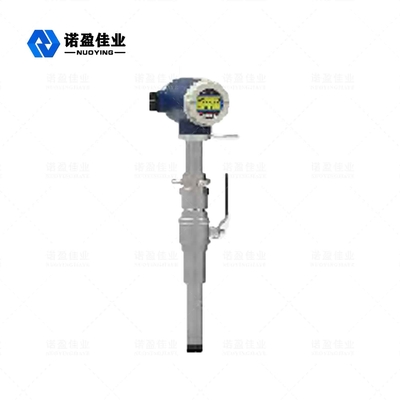

■ Inpluggen type elektromagnetisch debietmeter
Het is breed toepasbaar op de stroommeting van geleidend vloeibaar medium van groot kaliber in verschillende industrieën.
①Breed bereik van nominale diameters, geschikt voor alle kaliberbuizen tussen DN150~DN3000.
②De sensor maakt gebruik van een nieuwe excitatiemodus, laag stroomverbruik, stabiel nulpunt en hoge precisie.Het stroombereik kan 1500: 1 bereiken
NYLD Intelligente Eletromagnetische Flowmeter Selectie
Model | Beschrijving | ||||||
NYLD — □ | -□ | □ | □ | □ | □ | -□ | Elektromagnetische flowmeter van het volledige pijptype: |
NYLD— | Insteekbare elektromagnetische flowmeter | ||||||
Pad | 10-2200mm | ||||||
combinatie |
S L |
Geïntegreerd type: Apart type: |
|||||
Elektrode materiaal: |
m t D H P N |
Roestvrij staal Ti (titaan) Ta(tantaal) Hastelloy platina Ni nikkel |
|||||
Uitgangsmodus: |
0 1 2 |
Geen uitvoer 4-20mA/1-5KHz 4-20mA |
|||||
Materiaal van de voering |
x F P J |
Rubber PTFE Polyethyleen Polyurethaanrubber |
|||||
Lokale weergave |
0 1 |
Geen lokale weergave Lokale weergave |
|||||
Communicatiemodus: |
0 1 2 3 |
Geen communicatie Rs485-communicatie (MODBUS-protocol) HART-communicatie GPRS draadloze communicatie |
|||||
Aardingsring |
0 1 2 |
Zonder aardingsring Met aardingsring Aardelektrode: |
|||||
Bovengrens stroom | (N) | Bovengrens debiet (bereik) m3/h |
