Productdetails:
|
| Nominale diameter: | DN6mm 〜 DN3000mm | Stroomrichting: | Positief en negatief |
|---|---|---|---|
| Nauwkeurigheidsrang: | pijptype: 0,5 rang 1,0 rang; Plug-in: 1.5 rang, rang 2,0 | Communicatie output: | Rs485 communicatie MODBUS protocol, HERT communicatie interface |
| Signaaloutput: | 4-20mA, | Werkende Temperatuur: | -20~90℃ -30~180℃ |
| Omringende vochtigheid: | 5%~95% | Beschermingsrang: | IP65, kan het tot IP67 worden aangepast |
| Hoog licht: | Buisvormige elektromagnetische stroommeter,Elektromagnetische stroommeter Hoge betrouwbaarheid,RS485 magnetische stroommeter afvalwater |
||

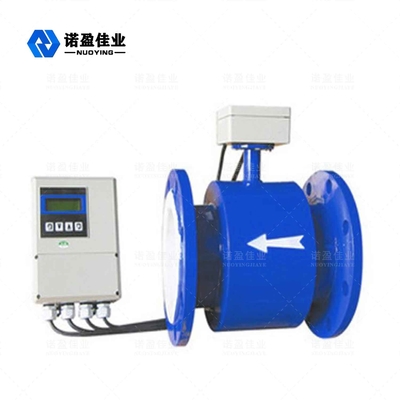

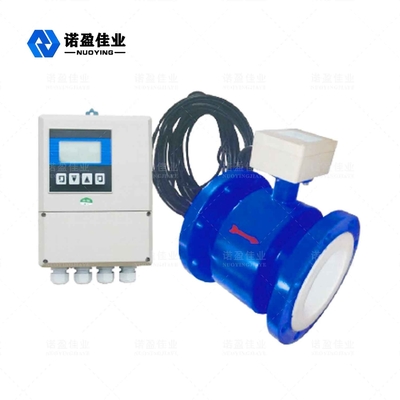

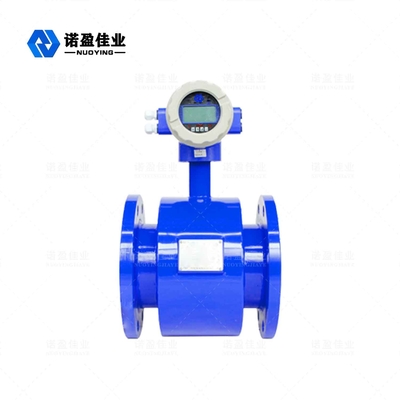

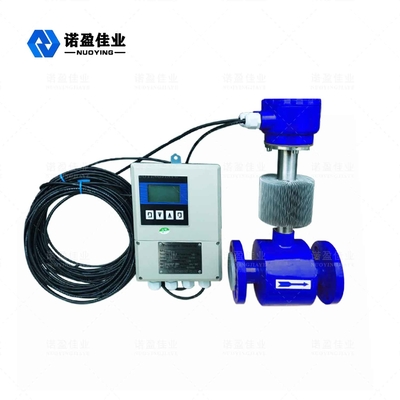

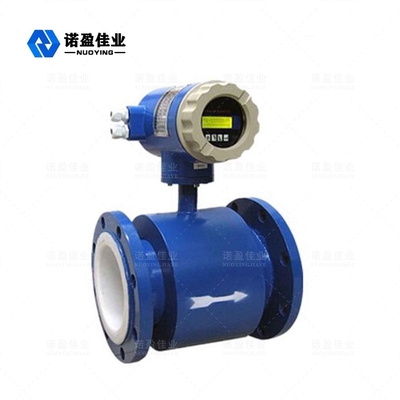

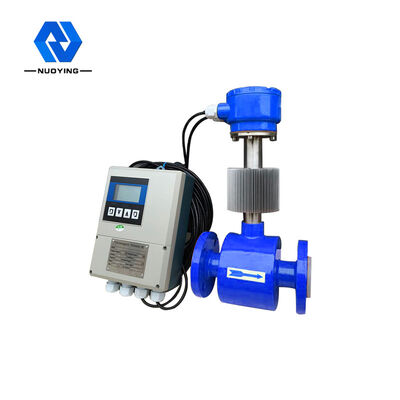

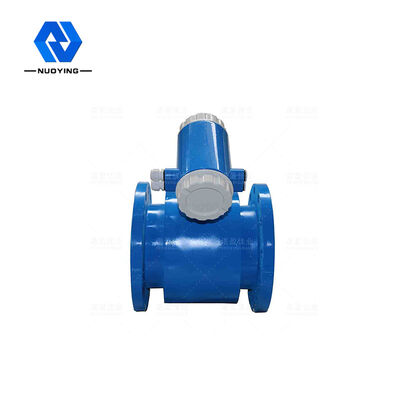

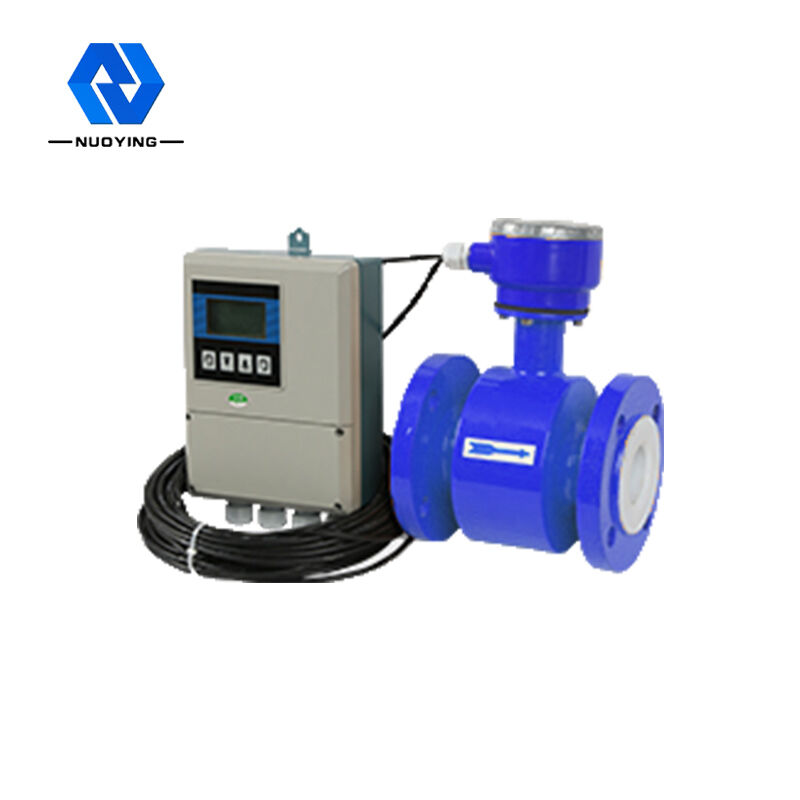

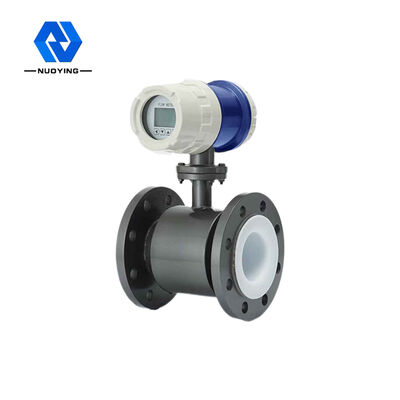

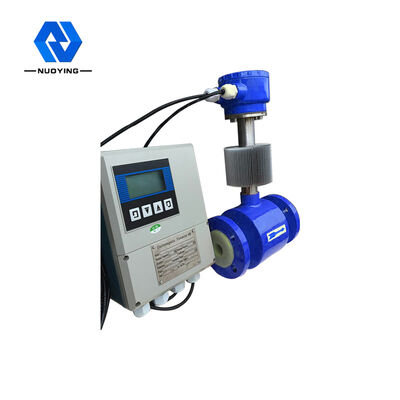

NYLD buisvormige elektromagnetische flowmeter
de NYLDbuisvormige elektromagnetische flowmeter is een flowmeter met hoge nauwkeurigheid en hoge betrouwbaarheid. Het wordt gebruikt om de volumetrische stroom van geleidende vloeistof en slurry in gesloten pijpleidingen te meten, en het wordt veel gebruikt in staal, elektriciteit, aardolie, chemische industrie, kolen, metallurgie, mineraal grondstoffen, papierproductie, watervoorziening en -afvoer, voedsel, medicijnen en andere industrieën.
NYLD buisvormige elektromagnetische flowmeter Technisch Parameters:
| Stroomvoorziening | AC220V 50Hz /DC24V/3.6V |
| Vermogensdissipatie: | <15W (Ondersteunt het stroomverbruik met de sensor) |
| Toon de knop | In het Chinese en Engelse display kunnen de momentane stroomsnelheid, de cumulatieve stroomsnelheid en de alarmweergave (het excitatie-open circuit-alarm, het luchtverkeersleidingsalarm en het stroomoverschrijdingsalarm) worden weergegeven. Vier filmlichtaanraking schakelaars voor gegevensinstelling |
| Register | Totaalbedrag doorsturen, totaalbedrag terugdraaien |
| Uitgangssignaal | Bidirectioneel twee wegen, volledige isolatie 0~10mA/4~20mA |
| belastingsweerstand: 0 ~ 10mA时, 0 ~ l.5KQ;4~20mA时,0~750. | |
|
Voorwaartse en achterwaartse stroomuitgangen, het uitgangsfrequentieplafond kan worden ingesteld binnen 15.000 H z. De transistorcollector met foto-elektrische scheidingsfrequentie-uitgang heeft een open circuit bidirectionele uitgang. Externe voeding mag niet groter zijn dan 35 V en wordt verzameld tijdens het geleiden De maximale maximale stroom is 50mA. |
|
| Twee open circuit alarmuitgangen van de transistorcollector met foto-elektrische isolatie. De externe voeding is niet groter dan 35V en de maximale stroom van de collector is 250mA wanneer de alarmuitgang aangaat. Alarmstatus: vloeibare luchtverkeersleiding, bekrachtiging ontkoppeling lijn, Flow over limiet. | |
| Ondersteunende precisie | ± 0. 5% van de aangegeven waarde, ± 0. 3% of ± 0. 2% van de optionele aangegeven waarde |
| De demping tijdconstante | Continue variabelen variëren van 0 tot 100s |
| Communicatiemodus: | Optionele RS232C of RS485 seriële communicatie-interface, HART-communicatieprotocol, met bliksembeveiligingsrecord (10 jaar) |
| Bescherming tegen verlies van stroom | Het interne ontwerp van het instrument heeft geen klok voor stroomuitval en kan 16 stroomdalingen opslaan |
| Beschermingsgraad: | IP 65, het kan worden aangepast tot IP67 |
| Explosieveilige kwaliteit | Exia II CT5/Exd II CT5 (selecteerbaar) |
NYLD buisvormige elektromagnetische flowmeter Bediening Beginsel
Het meetprincipe is gebaseerd op de wet van elektromagnetische inductie van Faraday. Dat wil zeggen, wanneer de geleidende vloeistof in het magnetische veld beweegt, treedt het geïnduceerde elektrische dynamische potentieel op in de geleider.E is: E=KBVD
K: Instrumentconstante
B: Magnetische inductiesterkte
V: Gemiddeld debiet in de leidingsectie
D: binnendiameter van de pijp;
Voor stromingsmetingen stroomt de vloeistof door een magnetisch veld loodrecht op de stromingsrichting. De stroming van een geleidende vloeistof induceert een spanningssignaal dat evenredig is met het gemiddelde debiet (dwz het debiet). Het inductiespanningssignaal wordt gedetecteerd door twee elektroden in direct contact met de vloeistof en via een kabel naar de versterker gestuurd en vervolgens omgezet in een uniform stroomuitgangssignaal.
NYLD buisvormige elektromagnetische flowmeter Ontwerpkenmerken
◎De meetnauwkeurigheid wordt niet beïnvloed door veranderingen in de vloeistofdichtheid, viscositeit, temperatuur, druk en elektrische geleidbaarheid.
◎Meetleiding geen obstructie stroomdelen, geen drukverlies, rechte sectievereisten.
◎De converter maakt gebruik van een LCD-scherm met achtergrondverlichting dat metingen in direct zonlicht of in donkere kamers gemakkelijk maakt.
◎Met de parameters die zijn ingesteld door de infrarood-aanraakknop, kan de afdekplaat van de converter ook veilig worden ingesteld zonder te openen in een ruwe omgeving.
◎De flowmeter is een tweerichtingsmeetsysteem met drie integrators: vooruit, achteruit en totaal verschil;positieve en omgekeerde stroom.
◎En heeft een verscheidenheid aan output: stroom, puls, digitale communicatie, HART.
◎De converter heeft de functies van zelfdiagnose alarmuitgang, nullastdetectie alarmuitgang, bovenste en onderste stroom alarmuitgang, batchcontrole enzovoort.
◎Het kan niet alleen worden gebruikt voor algemene procesdetectie, maar ook voor het meten van minerale pulp, pulp en pastavloeistof.
◎ Elektromagnetische stromingsmeter met hoog voltage maakt gebruik van PFA-gaasvoeringtechnologie, hogedrukweerstand, negatieve drukweerstand, speciaal toegepast in de petrochemische, minerale en andere industrieën.
◎Explosieveilige instrumenten kunnen worden gebruikt in de bijbehorende explosieveilige plaatsen.
NYLD buisvormige elektromagnetische flowmeterFuncties en Toepassingsgebied
NYLD type Chinese en Engelse display intelligente converter maakt gebruik van een 16-bits ingebedde microprocessor. Volledige digitale behandeling, met tweerichtingsstroommeetfunctie, onmiddellijke stroom en positieve en omgekeerde cumulant- en verschilproductberekening, gebruikt om de volumestroom van geleidende media te meten zoals schoon water, riolering, zuur, alkali, zoutoplossing of vloeistof-vaste tweefasenvloeistof.
NYLD buisvormige elektromagnetische flowmeter Selectie
