Productdetails:
|
| Installatiewijze: | DN40-DN300 (het type van pijpflens) | Omgevingstemperatuur: | -25~55℃ |
|---|---|---|---|
| Opslagtemperatuur: | -40~60℃ | Stroomrichting: | Door:sturen en keer om |
| Geschatte druk: | 1.0M Pa (de speciale druk kan worden aangepast) | Beschermingsrang: | IP68 |
| Hoog licht: | IP68 Elektromagnetische Watermeter,Elektromagnetische Watermeter DN300,DN40 Elektromagnetische Flow Transducer |
||

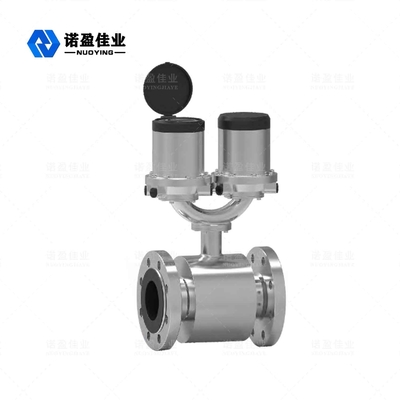

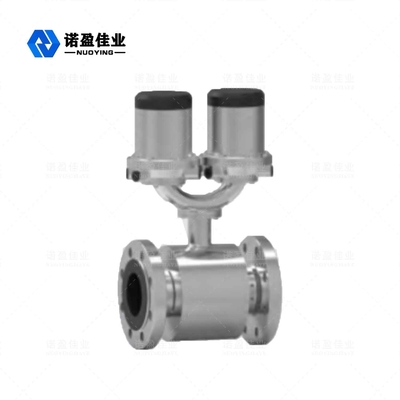

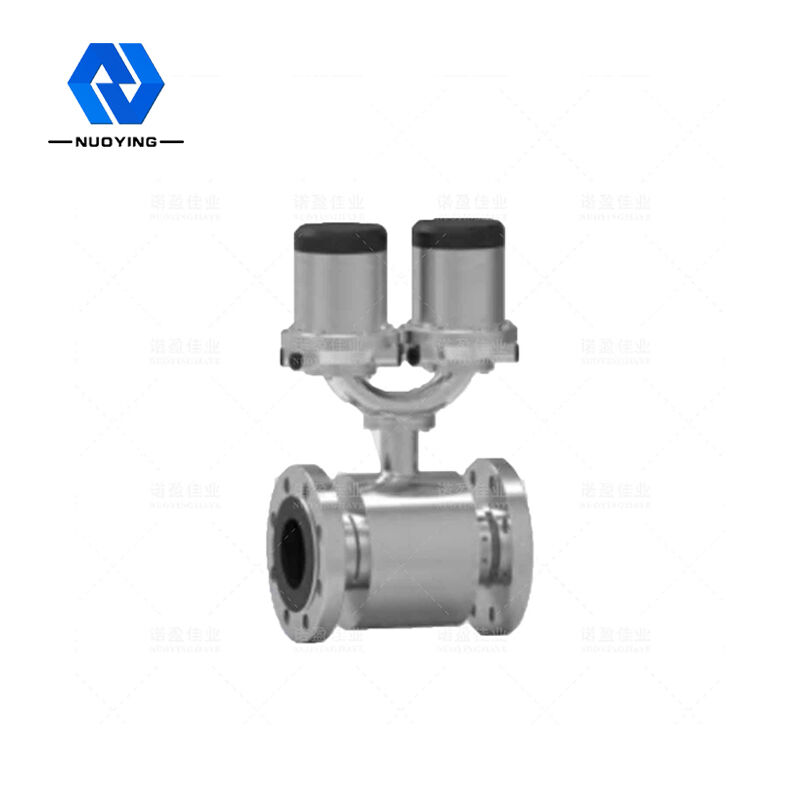

NYLD-S elektromagnetische watermeter
de NYLD-S elektromagnetische watermeter is een op batterijen werkende elektromagnetische inductiewatermeter die overal kan worden geïnstalleerd zonder in te boeten aan nauwkeurigheid en prestaties.Het heeft geen hoofdstroomvoorziening nodig. Het is speciaal ontworpen voor individuele watertoepassingen zoals wateronttrekking, distributie van leidingnetwerken, meetkosten en irrigatie.Het heeft intelligente informatie en hoge meetprestaties, is eenvoudig te installeren en bespaart gebruikersinvesteringen.
NYLD-S elektromagnetische watermeter Technisch Parameters:
| Toepasselijke norm: |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208 (beschermingsklasse behuizing) (IP) (code) |
|
Nominale druk: Temperatuurklasse: Installatiemodus: Elektrode vorm |
1.0M Pa (speciale druk kan worden aangepast) -20-80℃ DN40-DN300 (type pijpflens) Standaard vast |
| Structuur materiaal |
Elektrode: 316L Voering: natuurrubber NR Flens: koolstofstaal, roestvrij staal Lichaam: koolstofstaal, roestvrij staal |
|
Stroomvoorziening |
3.6V 3.6V+24V dubbele voeding (9VDC-32VDC) 3.6V+220V dubbele voeding 85VAC- 265VAC) (alleen afzonderlijk type) 3.6V + zonne-energie (alleen apart type) |
|
Omgevingstemperatuur Bewaar temperatuur Uitgangssignaal |
(-25~55)℃ (-40~60)℃ Puls (voor kalibratie) |
| Alarm | Omgekeerde stroom, bijna lege batterij van lithiumbatterij, onmiddellijke stroom, druk, boven- en ondergrenzen, lege pijp, bekrachtigingsalarm |
|
Beschermingsgraad: Stroomrichting: |
IP68 Vooruit en achteruit |
| Communicatie | RS-485 (ModBus-protocol) |
NYLD-S elektromagnetische watermeter Ontwerpkenmerken
◎ De meter is eenvoudig te installeren: de meter kan ondergronds worden begraven of in de put worden geïnstalleerd.Het IP68 (NEMA6P) ontwerp wordt niet beïnvloed door de installatiepositie van de meter in de leiding en er is geen filter nodig.
◎ Laag drukverlies: de rechte meetleiding zorgt voor minimaal drukverlies, zelfs bij het hoogste debiet, waardoor de druk van het hele netwerksysteem wordt verlaagd en het helpt voorkomen dat de pomp overdruk krijgt, waardoor de leiding scheurt en lek.
◎ Geen onderhoud: gebruik het ontwerp van geen bewegende delen en de levensduur van de batterij kan vijf jaar bedragen.
◎ Tweerichtingsmeting: gebruik slechts één meter voor tweerichtingsstroommeting.
◎ Intelligente typemeter: gebruik slechts één meter voor lekmeting, gegevensregistratiefunctie en foutzelftest.
NYLD-S elektromagnetische watermeter Classificatie
NYLD-S Elektromagnetische Watermeter Dimensional Tekening
| DN (mm) | H (mm) | L (mm) | D(mm) | K (mm) | n–d (mm) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
