Transmissieafstand: | ≤1000m | Waaierverhouding: | 1:10,1: 20 |
---|---|---|---|
Nauwkeurigheidsrang: | ±1.5%R, ±1.%R | Communicatie output: | Rs485 communicatie MODBUS protocol, HERT communicatie interface |
Omringende vochtigheid: | 5%~90% | Gemeten middelgrote temperatuur: | -30℃~80℃ |
Outputsignaal: | Het signaaloutput van de impulsfrequentie: Low level is onder 0.8V, is het hoge niveau Two-wire, thr | Voeding: | Externe voeding: 24VDC interne voeding: 3.6V lithiumbatterij |
Hoog licht: | Meter van de drie draad de Explosiebestendige Stroom,24VDC stroommeter 4-20mA,24VDC turbinetype de meter van de waterstroom |

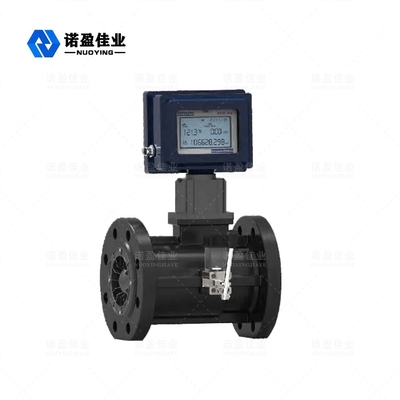

Nyld-GZ de Veiligheid van de de Turbinedebietmeter van het Typegas - Explosiebestendige Hoge Precisie
Nyld-GZ de Debietmeter van de Turbineeletromagnetic van het Typegas
De nyld-GZ de turbinedebietmeter van het typegas integreert de stroomsensor van de gasturbine en elektronische volumecorrector. Het kan de arbeidsvoorwaardestroom en het totale volume ontdekken en tonen. De technische prestaties zijn op het binnenlandse geavanceerde niveau, voldoen aan GB/T18940/IS09951-norm, die wijd in gas gebruikt wordt die en in de industrieën zoals stoom en samengeperste lucht meten testen.
Nyld-GZ de Debietmeter van de Turbineeletromagnetic van het Typegas Modellering
Nyld-GZ | Intelligente de stroommeter van de gasturbine (het standaardtype van voorwaardenvolume, met temperatuur, drukcompensatie) | |
De intelligente zender van de gasturbine (het type van arbeidsvoorwaardevolume) | ||
Kaliber |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm (niet genormaliseerde, lange ordeperiode) DN 40mm (niet genormaliseerde, lange ordeperiode) DN 50mm DN 65mm (niet genormaliseerde, lange ordeperiode) DN 80mm DN 100mm DN 125mm (niet genormaliseerde, lange ordeperiode) DN 150mm DN 200mm DN 250mm (niet genormaliseerde, lange ordeperiode) DN 300mm |
Waaier |
A B C |
Standaardwaaier Uitbreidingswaaier Uitbreidingswaaier |
Nauwkeurigheidsrang |
01 02 |
1.5 rang 1.0 rang |
Outputmodel |
A B C |
Impulsoutput, IC-de output van de kaartimpuls, alarmoutput 4-20mA stroom, impulsoutput, IC-kaartoutput, de stroom van de alarmoutput 4-20mA, impulsoutput, IC-kaartoutput, alarmoutput, RS485-mededeling |
Explosiebestendige rang |
N E |
Standaard, niet explosiebestendig Explosiebestendig type, ExdCT6Ⅱ |
Nyld-GZ van de Turbineeletromagnetic van het Typegas de Debietmeter Werkend Principe
Wanneer de vloeistof door de debietmeter overgaat, wordt het gerectificeerd en door de actie van de gidsvin versneld (of gelijkrichter). Aangezien de drijvende kracht schuin aan de vloeibare stroomrichting, op dit ogenblik is, produceert de turbine een rotatieogenblik. Na het overwinnen van de wrijvingtorsie en de vloeibare weerstandstorsie, begint de turbine te roteren. In een bepaalde stroomwaaier, is de hoeksnelheid van de turbineomwenteling evenredig aan het tarief van de volumestroom van de vloeistof. Volgens het principe van elektromagnetische inductie, wordt een magnetische gevoelige sensor gebruikt om een impulssignaal te veroorzaken evenredig aan de volumestroom van de vloeistof van de synchroon roterende het communiceren plaat. Dit signaal wordt verzonden naar de volumecorrector en samen met signalen zoals temperatuur en druk, verwerkt en op het LCD scherm getoond. Zijn structuurprincipe wordt getoond in Figuur 1.
4.2Volume corrector het Werk Principe
De volumecorrector bestaat uit temperatuur, het analoge kanaal van de drukopsporing, het digitale kanaal van de stroomopsporing, micro- verwerkingseenheid, de vloeibare kring van de kristalaandrijving en andere hulpkringen, en het is uitgerust met een externe signaalinterface. Na het omzetten van en de verwerking van de signalen met meerdere kanalen die van elke sensor worden verzonden, wordt de signalen gebracht in de formule voor verrichting volgens de gasvergelijking om de lokale vertoning en de verre transmissie van diverse signalen te realiseren.
De gasvergelijking kan worden geschreven zoals
Waar:
Vo — het volume unde3r de standaardvoorwaarde (m3);
V — het volume onder the3-arbeidsvoorwaarde (m3);
P=Pa+Pg — de absolute druk (kPa) op het de opsporingspunt van de debietmeterdruk;
Pa — lokale luchtdruk (kPa);
De pg-meterdruk (kPa) van het de opsporingspunt van de debietmeterdruk;
P0 — de standaardluchtdruk (101.325kPa)
T0 — de absolute temperatuur op de standaardvoorwaarde (293.15K, die 273.15K volgens gebruikersvereisten) kan zijn;
T — de absolute temperatuur van gemeten middelgroot K (van 27315+t);
t — de temperatuur van het gemeten middel (°C);
Fz-gas compressiecoëfficiënt
Zn — de coëfficiënt van de gascompressie onder norm verzadigt
Zg — de coëfficiënt van de gascompressie onder arbeidsvoorwaarde;
