Productdetails:
|
| Stroomgrens: | 0~20~1600 m3/h | Nominale Druk: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| Nauwkeurigheid: | ±1.0%R, ±1.5%R | Materiaal: | Aluminium allo, Aluminium |
| Nominale diameter: | DN20~DN200 | Gemeten middelgrote temperatuur: | -20℃~60℃ |
| Explosiebestendige rang: | ExdIIBT6 | Beschermingsrang: | IP65 |
| Hoog licht: | 1Mpa de Stroommeter van de wortelsturbine,De Stroommeter van aluminiumwortels,1Mpa de zender van de turbinestroom |
||

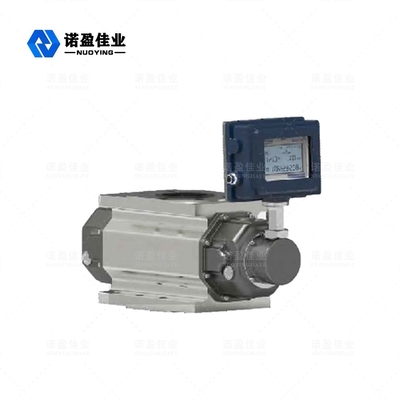

Nyld-LGQ de Debietmeter van Gaswortels
De nyld-LGQ debietmeter van gaswortels is gebruikt als volumetrische meter meer dan 100 jaar. Met de eigenschappen zoals hoge precisie, brede waaier, klein volume, lichtgewicht, geschikte installatie en onderhouds, betrouwbare en duurzame levensduur, wordt het wijd gebruikt in aardgas, steenkolengas, lucht en andere gasdebietmeters. Het is in binnen- en buitenland een ideaal debietmeterapparaat voor stedelijk gas, olieveld chemisch, wetenschappelijk onderzoek en andere afdelingen.
Nyld-LGQ de Debietmeter Technische Parameters van Gaswortels
| Modelspecificatie |
Nominaal diameterDN mm) |
Stroomgrens (m3/h) |
Beginnende stroom m3/h |
Druk verlies in Qmax |
Nominale druk MPa |
Nauwkeurigheid % |
Waaier |
Materiaal |
| Nyld-lgq-20A | 25 | 20 | 0,05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | Aluminium allo |
| Nyld-lgq-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
| Nyld-lgq-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
| Nyld-lgq-50A | 50 | 60 | 0,1 | 100 | 65:1 | |||
| Nyld-lgq-50B | 50 | 80 | 0,1 | 140 | 70:1 | |||
| Nyld-lgq-80A | 80 | 100 | 0,1 | 110 | 70:1 | |||
| Nyld-lgq-80B | 80 | 150 | 0,12 | 150 | 120:1 | |||
| Nyld-lgq-80C | 80 | 200 | 0,15 | 180 | 70:1 | |||
| Nyld-lgq-100A | 100 | 250 | 0,11 | 180 | 80:1 | |||
| Nyld-lgq-100B | 100 | 300 | 0,11 | 130 | 110:1 | |||
| Nyld-lgq-100C | 100 | 450 | 0,1 | 200 | 110:1 | |||
| Nyld-lgq-150A | 150 | 650 | 0,65 | 350 | 80:1 | Aluminium | ||
| Nyld-lgq-150B | 150 | 1000 | 0,76 | 450 | 90:1 | |||
| Nyld-lgq-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
Nyld-LGQ de Debietmeter Werkend Principe van Gaswortels
(1).The de debietmeter bestaat uit 5 delen (zie Figuur 1)
(2).Intelligent de debietmeter van gaswortels het werk principe (zie Figuur 2)
De intelligente debietmeter van gaswortels bestaat uit een huisvesting, een verenigde rotor en een intelligente stroomtotalisator. Onder de actie van het drukverschil tussen de inham en de afzet van het doorgevende gas (p-inlet>P>outlet), handhaaft het paar van stamverwant de correcte relatieve positie van de rotor door het precisie-machinaal bewerkte het aanpassen toestel. Het optimale het werk hiaat tussen de rotor, de rotor en de huisvesting, en de rotor en de muurplaat bereikt een ononderbroken niet-contactverbinding.
Voor elke revolutie van de rotor, wordt het output vier keer theeffective volume van de metende kamer, en het aantal revoluties van de rotor overgebracht aan de intelligente stroomtotalisator door het magnetische verzegelende koppelingsapparaat en de snelheid die mechanisme verminderen, om het cumulatieve volume van het outputgas te tonen. (Het cijfer toont slechts een kwartcyclus).
(3).Intelligent stroomtotalisator het werk principe
De intelligente stroomtotalisator bestaat uit temperatuur en drukopsporings analoog kanaal, het kanaal van de stroomsensor en microprocessoreenheid, en is uitgerust met een externe signaalinterface aan output diverse signalen. De microprocessor in de intelligente stroomtotalisator voert temperatuur en van de van de drukcompensatie en compressie factorencorrectie volgens de gasvergelijking uit. De gasvergelijking is als volgt:
Waar:
Qn: het tarief van de volumestroom op standaardvoorwaarde (m3/h);
Qg: het tarief van de volumestroom onder arbeidsvoorwaarde (m3/h);
Pg: meterdruk op het de opsporingspunt van de debietmeterdruk (KPa)
Pa: lokale luchtdruk (KPa);
Tg: absolute temperatuur (273,15 + t) (k) van het middel;
t: gemeten middelgrote temperatuur (°C);
Zn: compressiefactor op standaardvoorwaarde;
Zg: compressiefactor onder arbeidsvoorwaarde;
Tn: absolute temperatuur (273.15+20) (k) onder standaardstaat;
Pa: lokale luchtdruk (KPa);
Pn: standaardluchtdruk (101.325KPa);
P: P = Pa + Pg.
Nota: Voor aardgas Zn/Zg=Fz2, wordt Fz genoemd super compressiefactor. Dit product wordt berekend volgens de formule van SY/T6143-1996 van CNPC-norm.
