Van de de Stroommeter van de hoge Precisieturbine de Sensor Goede herhaalbaarheid 1000m

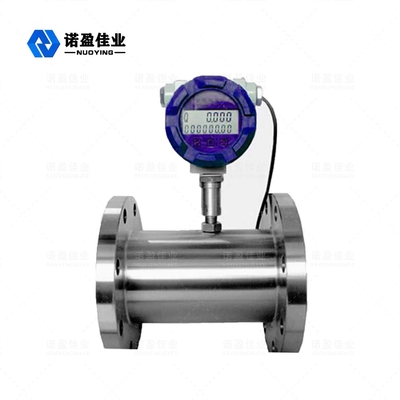

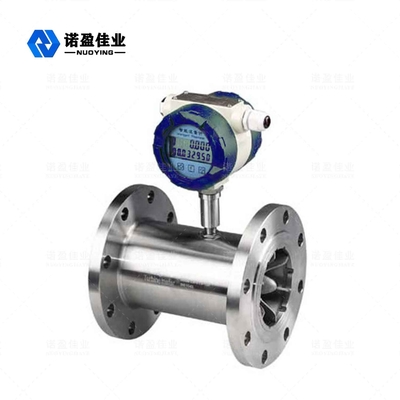

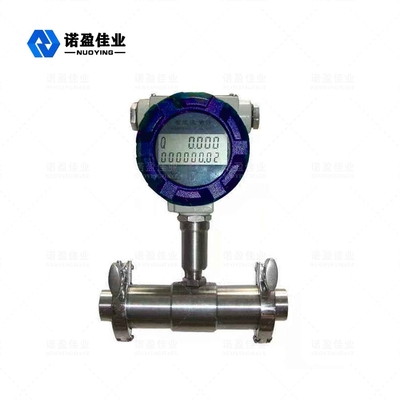

NYLDTurbine Debietmeter



de NYLDturbinestroommeter (afgekort TUF) is een hoofdtype van waaierstroommeters, waaronder ook de anemoscoop en watermeter.TUF bestaat uit Sensor en Conversion-Show.De sensor reageert op de gemiddelde snelheid van vloeistof met een rotor met meerdere bladen om de stroomwaarde en de accumulatieve stroomwaarde te speculeren.De snelheid (of cirkels) van de rotor kan worden opgepikt door middel van mechanisme, elektromagnetische inductie, foto-elektriciteit, voordat de records worden weergegeven en verzonden door een leesapparaat.
Er wordt gezegd dat Amerika het eerste TUF-octrooi begin 1886 aankondigde. Het octrooi in 1914 vermeldde dat de TUF-stroomwaarde relevant is voor de frequentie.De eerst ontwikkelde TUF in 1938 wordt toegepast voor het meten van de brandstofstroom in het vliegtuig.Het is uiteindelijk bereikt om in de industrie te gebruiken tot het einde van de Tweede Wereldoorlog, omdat het dringend is voor de straalmotor en vloeibare vliegtuigbrandstof om een ​​​​stroommeetinstrument met hoge nauwkeurigheid en snelle reacties te eisen.Tegenwoordig kan het uitgebreid worden gebruikt op het gebied van olie, chemicaliën, defensie, wetenschap, meten, enz.
NYLDserie Turbine Flowmeters trekken de toonaangevende technologie die is geïntegreerd met geavanceerd ontwerp om de nieuwe generatie turbineflowmeters te produceren met de kenmerken van een eenvoudige structuur, lichtgewicht, hoge nauwkeurigheid, goede herhaalbaarheid, flexibele reactie, gemakkelijke installatie / onderhoud / toepassing enz. Het is op grote schaal toegepast op het meten van de vloeistof waarvan de kinematische viscositeit lager is dan 5 * 10-6 / s en geen onzuiverheid van vezels, korrels enz. heeft, en geen corrosieve interactie met het roestvrij staal 1Cr18Ni9Ti, 2Cr13 en A12O3, en een harde legering in de afdichting pijpen.De vloeistof van kinematica boven 5 * 10-6 / s kan worden gemeten na echte vloeistofkalibratie van de flowmeter.Het kan worden gebruikt bij waardecontrole, sirene bij overmaat, als coördinatie met een speciaal weergave-instrument.Het is dus het ideale instrument om de stroomwaarde te meten en energie te besparen.



NYLDTurbine Debietmeter Basisparameters / technische specificatie:



Technische specificatie:



Nominale Diameter (mm) en verbindingsmethode:	4,6,10,15,20,25,32,40 (profielverbinding) 15,20,25,32,40 (loopvlak- en flensverbinding) 50,65,80,100,125,150,200 (flensverbinding)
Nauwkeurigheidsklasse	Regelmatige nauwkeurigheid ±1%R, ±0.5%R, Hoogste nauwkeurigheid ±0,2% R
Meetbereiksnelheid	1:10,1:15,1:20
Instrument materiaal:	304 roestvrij staal;316L roestvrij staal;enzovoort.
Gemiddelde temperatuur (℃)	－20 ～ ＋120 ℃
Omgevingscondities	Temperatuur: －10~55℃, Relatieve vochtigheid: 5％～90％ Atmosfeerdruk: 86～106Kpa
Signaaluitgang:	Sensor: pulsfrequentiesignaal, laag niveau (0.8V) hoog niveau≥8V. Zender: huidig ​​signaal 4～20mA gelijkstroom twee draden
Stroomtoevoer	Sensor: +12V DC, +24V DC (optie) Omvormer: +24V gelijkstroom Scèneweergave type meter: 3.2V lithiumcel
Signaaltransmissielijn:	STVPV 3×0.3 (drie draden), 2×0.3 (twee draden)
Transmissie Afstand:	≤1000m
Signaallijninterface	Binnendraad M20×1.5
Explosieveilige klasse	ExdIIBT6
Beschermingsklasse	IP65



Meetbereik en werkdruk voor vloeistof



Nominaal Diameter (mm)	Regelmatige Debiet (m3/h)	Uitbreidende stroomsnelheid (m3/u)	Regelmatige tolerantiedruk (Mpa)	Speciale tolerantiedruk (Mpa) (flensverbinding)
DN4	0,04-0,25	0,04-0,4	6.3	12, 16, 25
DN6	0,1-0,6	0,06-0,6	6.3	12, 16, 25
DN10	0,2-1,2	0,15-1,5	6.3	12, 16, 25
DN15	0,6-6	0,4-8	6,3, 2,5 (flens)	4,0, 6,3, 12, 16, 25
DN20	0,8—8	0,45-9	6,3, 2,5 (flens)	4,0, 6,3, 12, 16, 25
DN25	1-10	0,5—10	6,3, 2,5 (flens)	4,0, 6,3, 12, 16, 25
DN32	1,5-15	0,8-15	6,3, 2,5 (flens)	4,0, 6,3, 12, 16, 25
DN40	2-20	1-20	6,3, 2,5 (flens)	4,0, 6,3, 12, 16, 25
DN50	4-40	2-40	2,5	4,0, 6,3, 12, 16, 25
DN65	7-70	4-70	2,5	4,0, 6,3, 12, 16, 25
DN80	10-100	5-100	2,5	4,0, 6,3, 12, 16, 25
DN100	20-200	10—200	2,5	4,0, 6,3, 12, 16, 25
DN125	25—250	13—250	1.6	2,5, 4,0, 6,3, 12, 16
DN150	30—300	15-300	1.6	2,5, 4,0, 6,3, 12, 16
DN200	80--800	40-800	1.6	2,5, 4,0, 6,3, 12, 16



Meetbereik en werkdruk voor gas



Model	Diameter (mm)	Stroomsnelheid: (m3/u)	Initiële stroomsnelheid (m3/u)	Tolerantiedruk (Mpa) (flensverbinding)
25A	25 (1”)	0,7-7	0,6	4.0 Flens of draad
25B		1,5-15	1.0	4.0 Flens of draad
25C		3-30	2.0	4.0 Flens of draad
40A	40 (1,5")	4-40	2,5	4.0 Flens of draad
40B		8-80	3	4.0 Flens of draad
50A	50 (2”)	10-100	3.5	4.0 Flens
50B		15-150	4	4.0 Flens
80	80 (3”)	15-300	4	1.6 Flens
100	100 (4”)	20—400	5	1.6 Flens
150	150 (6”)	50-1000	8	1.6 Flens
200	200 (8”)	100-2000	20	1.6 Flens
250	250 (10”)	150-3000	30	1.6 Flens
300	300 (12”)	200—4000	40	1.6 Flens



NYLDTurbine Debietmeter Bediening Beginsel



Terwijl de gemeten vloeistof door de sensor stroomt, begint de aangedreven schoep te draaien, welke snelheid recht evenredig is met de gemiddelde stroom in de leiding.De draai van de schoep verandert periodiek de magnetische weerstandswaarde van de magneto-elastische transducer.Magnetische flux in de magnetische testspoel verandert cyclisch mee om periodieke geïnduceerde spanning te produceren, het is het pulssignaal dat naar het display wordt gestuurd om te laten zien na versterkt door vergrootglas.

De stroomsnelheidsvergelijking van de turbinestroommeter omvat zowel een praktische als een theoretische:

• Praktische vergelijking:

Q_v=f／k

Q_m= Q_vvρ

Q_vverwijst naar volumestroom, (eenheid: m³/s)

Q_mverwijst naar massastroomsnelheid, (eenheid ㎏/s)

f : raadpleeg de frequentie van het uitgangssignaal (eenheid Hz)

k : zie de Flowmeterfactor, (eenheid P/m³).

De gerelateerde curve van stroommeterfactor en stroomsnelheid staat in de grafiek (Diagram: Turbinestroommeter karakteristieke curve).Zoals je ziet, kan de factorcurve worden verdeeld in twee delen van lineariteit en niet-lineariteit.Het lineaire deel is goed voor tweederde van de hele curve, waarvan de functie verband houdt met de structuur, de grootte van de sensoren en de viscositeit van de vloeistof.De eigenschap in niet-lineariteitsdeel wordt beïnvloed door wrijvingskracht van lager, de viscositeitsweerstand van vloeistof.Wanneer de stroomsnelheid onder de ondergrens van de sensor ligt, neemt de instrumentfactor snel toe.De waarde van het drukverlies en de stroomsnelheid zijn vergelijkbaar met vierkante relaties.Als de stroomsnelheid de bovengrens overschrijdt, let dan op het voorkomen van cavitatie.Wanneer de turbinestroommeters een vergelijkbare structuur hebben, hebben hun curven vergelijkbare kenmerken, maar hebben ze verschillende systeemfouten.





De sensorfactor kan worden berekend door een kalibratie-instrument, dat mogelijk geen rekening houdt met het interne vloeistofmechanisme van de sensor, en kan worden bevestigd door ingevoerde stroomsnelheid en uitgevoerde pulssignalen van frequentie.Dus we kunnen de sensor zien als een zwarte doos, dat is handig voor toepassing.Houd er echter rekening mee dat de conversiefactor (of instrumentfactor) moet voldoen aan enkele voorwaarden, waarvan de kalibratievoorwaarde de referentievoorwaarde is.Als het afwijkt van deze voorwaarde, zal de factor veranderen.De veranderingen zouden worden bepaald in termen van het sensortype, de toestand van de pijpinstallatie en de fysieke parameters van de vloeistof.

• Theoretische stroomsnelheidsvergelijking:

Volgens het momentum van de stelling kan de bewegingsvergelijking van de waaier worden vermeld.

Jdwdt=M₁-M₂-M₃-M₄

In de formule,

J: traagheidsmoment van de waaier;

dwdt:rotatieversnelling;

m₁: Door vloeistof aangedreven koppel

m₂: Viskeus weerstandsmoment

m₃: Lager wrijvingsmoment

m₄: Magnetisch moment.

Wanneer de waaier draait volgens constante snelheid, Jdwdt=0, en M₁=M₂+M₃+M_4.Door de analyse in theorie en verificatie in experiment, kan de formule worden afgeleid die is:

n=Aq_v+B-CQ_v

In de formule,

n: verwijst naar de rotatiesnelheid van de waaier;

Q_v: verwijst naar volumestroom;

A: de factoren die verband houden met vloeistoffysische eigenschappen (inclusief dichtheid, viscositeit enz.), parameters van de waaierstructuur (bladhoek, waaierdiameter, dwarsdoorsnede van het stroomkanaal enz.);

B: de factoren die verband houden met de opening van de bovenschoep en de verdeling van de vloeistofstroomsnelheid;

C: de factor gerelateerd aan het wrijvingsmoment.

De geleerden in binnen- en buitenland hebben in theorie vele stroomvergelijkingen naar voren gebracht, toegepast op verschillende sensorstructuren en vloeibare werkomstandigheden.Tot nu toe is het hydrodynamische kenmerk van turbine-instrumenten nog steeds onduidelijk, omdat het een gecompliceerde relatie heeft met vloeistoffysische eigenschappen en stromingskenmerken.Wanneer er bijvoorbeeld een wervelende en asymmetrische snelheidsverdeling in het stromingsveld lijkt te zijn, zijn de hydrodynamische kenmerken erg gecompliceerd.

Dus instrumentfactoren kunnen niet worden afgeleid door een theoretische formule, maar kunnen worden bevestigd door echte stroomkalibratie.Maar de theoretische formule is in de praktijk belangrijk geweest.Het kan worden gebruikt in instructie bij het ontwerp van de sensorstructuurparameter en de voorspelling en beoordeling van de regel voor het wijzigen van instrumentfactoren.



NYLDTurbine Debietmeter Voorzien zijn van

• Hoge nauwkeurigheid (normale nauwkeurigheid ± 1% R, ± 0,5% R, hoogste nauwkeurigheid ± 0,2% R);
• Goede herhaalbaarheid (op korte termijn bereikt men 0,05%--0,2%), prioriteit bij handelsafwikkeling vanwege de extreem hoge nauwkeurigheid bij de reguliere kalibratie of online kalibratie.
• Pulsfrequentiesignaaluitgang is van toepassing op totaliteitsberekening en computerverbinding zonder nulafwijking en sterke anti-interferentiecapaciteit.
• Hoge frequentie (3-4kHz) kan worden bereikt en heeft een hoge resolutie.
• Breed bereik: middelgrote of grote diameter kan 1:20 bereiken en kleine diameters zijn 1:10.
• Compacte en lichtgewicht structuur, gemakkelijke installatie en onderhoud, uitgebreide toepassingsmogelijkheden.
• Toepassing op hogedrukmeting met zijn onnodige opening om in hogedrukinstrumenten te worden gemaakt.
• Complete op maat gemaakte versiesensoren kunnen worden ontworpen voor verschillende soorten typen, afhankelijk van de speciale behoeften van de gebruiker.Bijvoorbeeld, lage temperatuur type, hoge druk type, sanitair type, etc.
• Er kan een invoegtype worden gemaakt, dat van toepassing is op de meting van grote normale diameters vanwege het kleine drukverlies, de lage prijs, de onnodige stopstroom om het eruit te halen en de gemakkelijke installatie en onderhoud.

NYLDTurbine DebietmeterCategorie



1.NYLD-series kunnen op functie in twee categorieën worden onderverdeeld:

• Turbinestroomsensor / zender
• Intelligente integratie Turbine Flowmeter

2. Functie illustratie:



Turbinestroomsensor/zender

Dit soort producten hebben geen functie voor het weergeven van scènes, produceren alleen signalen om de uitvoer naar een verre afstand te verzenden.De stroomsignalen kunnen worden onderverdeeld in puls- of stroom (4-20ma) signaal.Dit instrument heeft een lage prijs, een hoge montage, een klein formaat, dus kan van toepassing zijn op de tweede displayer, PLC, DCS, dus op het te gebruiken computerbesturingssysteem.

Volgens verschillende signaaluitgangen kan het worden onderverdeeld in NYLD-N- en NYLD-A-types.



NYLD-N-sensor
12--24V DC voeding, drie draden pulsuitgangen,
hoog niveau≥8V, laag niveau≤0.8V, signaaloverdrachtafstand≤1000M.



NYLD—Een zender
24V DC voeding, twee draden stroom (4-20mA) signaaluitgang, signaaloverdracht afstand: 1000M.



Intelligente integratie turbinestroommeter
Het keurt een geavanceerde super-laag stroomverbruik single-chip microprocessortechnologie goed om een ​​nieuwe intelligente stroommeter met turbinestroomsensor en accumulatieve berekeningsdisplayerintegratie te maken.Het heeft veel voor de hand liggende voordelen, zoals een LCD-scherm met dubbele rij ter plaatse, compacte structuur, directe en duidelijke aflezing, hoge betrouwbaarheid, anti-interferentie van externe stroom, anti-donderaanval en lage kosten, enz.
Het heeft de drie punten van de instrumentfactoren gecorrigeerd, niet-lineair intelligent gecompenseerd en ter plaatse herzien.
Het hoge duidelijke LCD-scherm toont tegelijkertijd zowel de onmiddellijke stroomsnelheid (vier geldige cijfers) als de cumulatieve stroomsnelheid (acht geldige cijfers en de cumulatieve stroomsnelheid (acht geldige cijfers met reset). Alle geldige gegevens kunnen tien jaar worden bewaard. Dit soort turbine flowmeters zijn allemaal explosieveilige producten en de explosieveilige klasse is ExdIIB6.
Dit type turbinestroommeters kan worden onderverdeeld in type NYLD-B en NYLD-C in termen van voedingsvermogen en de methoden voor het verzenden van signalen op afstand.
NYLD-B-type: voeding 3.2V10AH (lithiumbatterij) kan meer dan vier jaar continu werken, maar geen signaaluitvoer.
NYLD-C-type: voeding 24V DC buiten, normaal tweedraads stroomsignaal (4-20 m A) uitvoeren en RS485- of HART-communicatie toevoegen volgens verschillende scène-eisen.



NYLDTurbine DebietmeterType keuze



Model

Uitleg

NYLD- □/ □/ □/ □/ □/ □/ □

DN (mm)

4

4 mm, normaal stroombereik 0,04-0,25 m3/h, breed stroombereik 0,04-0,4 m3/H

6

6 mm, normaal stroombereik 0,1-0,6 m3/h, breed stroombereik 0,06-0,6 m3/H

10

10 mm, normaal stroombereik 0,2-1,2 m3/h, breed stroombereik 0,15-1,5 m3/H

15

15 mm normaal stroombereik 0,6-6 m3/h, breed stroombereik 0,4-8m3/H

20

20 mm normaal stroombereik 0,8-8 m3/h, breed stroombereik 0,4-8m3/H

25

25 mm normaal stroombereik 1-10 m3/h, breed stroombereik 0,5-10 m3/H

32

32 mm normaal stroombereik 1,5-15 m3/h, breed stroombereik 0,8-15m3/H

40

40 mm normaal debietbereik 2-20 m3/h, breed stroombereik1-20m3/H

50

50 mm normaal stroombereik 4-40 m3/h, breed stroombereik 2-40m3/H

65

65 mm normaal stroombereik 7-70 m3/h, breed stroombereik 4-70m3/H

80

80 mm normaal stroombereik 10-100 m3/h, breed stroombereik 5-100 m3/H

100

100 mm normaal stroombereik 20-200 m3/h, breed stroombereik10-200m3/H

125

125 mm normaal stroombereik 25-250 m3/h, breed stroombereik 13-250m3/H

150

150 mm normaal stroombereik 30-300 m3/h, breed stroombereik 15-300m3/H

200

200 mm normaal stroombereik 80-800 m3/h, breed stroombereik 40-800m3/H

Type

N

Basistype, +12Vvoeding, pulsuitgang, hoog niveauik≥l8V, laag niveau≤0.8V

EEN

4-20mA twee draden stroomuitgang, extern verzendend type.

B

Batterijvoeding, type scèneweergave.

C

scèneweergave/4—20m A tweedraads stroomuitgang

C1

Scèneweergave / RS485-communicatieprotocol

C2

Scèneweergave / HART-communicatieprotocol

Nauwkeurigheidsklasse

05

Nauwkeurigheidsklasse 0,5

10

Nauwkeurigheidsklasse 1.0

Meetbereik markering

W

Turbine met groot stromingsbereik

S

Standaard meetbereik turbine

Materialen

S

304 roestvrij staal

L

316 (L) roestvrij staal

Explosieveilig

N

Geen merkteken, niet-explosieveilig

E

Explosiebestendig (ExdIIBT6)

Drukklasse

N

Normaal (verwijzing naar afbeelding eerder)

H(x)

Hoge druk (verwijzing naar afbeelding eerder)



Opmerking: DN15—DN40 heeft regelmatig een schroefdraadverbinding nodig, maar kan tot een flensverbinding worden gemaakt door de "FL" aan het uiteinde toe te voegen aan de nominale diameter.



NYLDTurbine DebietmeterInstallatiegrootte:













Nominale diameter (mm)	L (mm)	G	D(mm)	d (mm)	gat nummer
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5/4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
65	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ25	12



NYLDTurbine DebietmeterWaarschuwingen bij installatie



(1) De installatieplaats:
Sensor moet worden geïnstalleerd op plaatsen waar het gemakkelijk te onderhouden is, geen trilling van de pijp, geen sterke elektromagnetische interferentie en invloed van hete straling.Het typische pijpinstallatiesysteem van de turbinestroommeter volgt als de afbeelding.Elk onderdeel van de configuratie kan worden gekozen met het oog op de gemeten objecten, die niet allemaal nodig zijn.Het is gevoelig voor de turbinestroommeter voor snelheidsafwijkingen en roterende stroom, dus de binnenkomende sensor moet de pijpstroom voldoende ontwikkeld zijn en overeenkomen met de benodigde rechte pijp of gelijkrichter.Als stroomopwaartse componenten van stromingsweerstand variabelen zijn, is de pijpleidinglengte stroomopwaarts in het algemeen niet minder dan 20D en is de pijplijnlengte stroomafwaarts niet minder dan 5D.Als de installatieruimte niet aan deze eisen voldoet, kan de stroomgelijkrichter worden geïnstalleerd tussen het onderdeel van de stroomweerstand en de sensor.De sensor moet buiten worden geïnstalleerd waar directe zonneschijn en regen worden vermeden.



Typen upstream-componenten	Enkele bocht van 90°	Dubbele bochten van 90° op hetzelfde niveau	Dubbele bochten van 90° op verschillende niveaus	Concentrische verloopleiding	Hele klep openen	Half ventiel openen	Stroomafwaartse zijlengte
L/DN	20	25	40	15	20	50	5



(2) De installatie-eisen aan verbinding met leidingen:
De horizontaal geïnstalleerde sensor vereist dat de helling van de pijpleiding niet zichtbaar mag zijn (in het algemeen binnen 5°), en de verticaal geïnstalleerde sensor moet hetzelfde zijn als deze. De locatie die continu moet werken, moet de omloopleiding en een betrouwbare afsluitklep installeren .Er moet op worden gelet dat de bypassleiding bij het meten geen lekkage vertoont.
Locatie van sensor in een nieuwe leiding wordt eerst vervangen in een korte leiding.Nadat de pijpleiding binnenin is ontruimd, kan de korte pijp formeel terug in sensor worden veranderd.Voor deze stap is altijd rekening gehouden, de sensor kan vaak worden beschadigd tijdens het opruimen van de pijpleiding.
Als de gemeten vloeistof onzuiverheden bevat, moet het filter vóór de sensor van de stroomopwaartse zijde worden geïnstalleerd.Voor een continue vloeistofstroom moet twee sets filters worden geïnstalleerd die om de beurt onzuiverheden verwijderen, of kies een filter van het automatische opruimingstype.Als de lucht zich in de vloeistof vermengt, moet de druppelvanger aan de stroomopwaartse zijde worden geïnstalleerd.De monding van het filter of de eliminator moet naar een veilige plaats worden geleid.
Als de locatie van de sensor zich op het laagste punt van de pijpleiding bevindt, moet de afvoerklep na de sensor worden bevestigd om de onzuiverheid regelmatig af te voeren om te voorkomen dat er afzettingen ontstaan.Als de gemeten vloeistof gemakkelijk kan worden belucht, moet de uitgangsdruk van de sensor meer dan Pmin zijn om luchtbellen te voorkomen die de nauwkeurigheid en de levensduur kunnen schaden.
Pmin = 2⊿P+1,25Pv Pa
Pmin: De laagste druk, Pa;
⊿P: het drukverlies terwijl het sensordebiet de grootste Pa is;
Pv : de verzadigingsdampdruk wanneer de gebruikstemperatuur het hoogste punt Pa bereikt.

De stroomregelklep moet stroomafwaarts in de sensor worden bevestigd en de afsluitklep aan de stroomopwaartse kant moet allemaal worden geopend, waarvan
kleppen mogen geen trillingen en lekkage naar buiten veroorzaken.Om het stroombereik dat de omgekeerde stroom zou kunnen maken, moet voorkomen dat de
omgekeerde vloeistofstroom met bevestiging van de terugslagklep.Zowel de sensor als de pijpleiding moeten concentrisch zijn.De verzegelde ring



NYLDTurbine DebietmeterVerbindingsweg:







Turbinestroomsensor/zender:(model NYLD-N, model NYLD-A)

1. Basistype:





NYLD-N type Turbine flowmeter verbindingsmanier:





NYLD-A type turbine zender verbindingsmanier:



2. Anti-explosietype:

NYLD-N type turbine flowmeter sensor aansluiting manier:





NYLD-A type turbinestroomzender verbindingsmanier:





Intelligente integratieturbinestroommeter (model NYLD-C)





NYLDTurbine DebietmeterSollicitatie



NYLD-N basistype turbinestroommeter:

Deze sensor is voor verkoop gekalibreerd en afgesteld, dus geen onderzoek nodig.

De sensor combineert met displayer: in de eerste plaats, het controleren van de uitvoerfunctie (het frequentiebereik van de puls, niveau, breed enz.) Die moet overeenkomen met de ingangsfunctie van de displayer.De parameters van de displayer moeten worden ingesteld in termen van sensorfactoren.Het vermogen, de draad en de weerstand van de sensor moeten ook met elkaar overeenkomen. Bovendien moet de voorpositionele versterker van de sensor worden overwogen om elektromagnetische interferentie te voorkomen, bijvoorbeeld om regenbestendig te werken.

NYLD-A turbinestroomtransmitter:

Deze zender moet het nulpunt van de stroomsnelheid en de waarde van het volledige bereik goed instellen volgens de vraag van de klant bij de aankoop.

Wanneer de debietmeter werkt en het nulpunt van de debietuitgang ter plaatse moet worden aangepast, doet de bedieningsmethode als volgt:

Sluit de kleppen van de stroommeterpijp, bevestig dat er geen stroomsnelheid in de pijp is;zet de stroom aan, de in serie geschakelde stroommeter kan de uitgangsstroom van de flowmeter controleren;Pas de W502-potentiometer op de printplaat enigszins aan om de uitgangsstroom terug te brengen naar 4m A.

Opmerking: de waarde van het volledige bereik van de flowmeter kan niet ter plaatse worden aangepast nadat deze werkt;Stuur het indien nodig terug naar de fabriek om dat te voltooien in de standaardinstallatie volgens uw behoefte.



NYLDTurbine DebietmeterVoorzorgsmaatregelen bij het gebruik van



(1) De schakelvolgorde die in gebruik wordt genomen:
※De sensor die geen aftakleiding heeft, moet de halve stroomopwaartse klep iets openen en vervolgens de stroomafwaartse klep.Wanneer u een tijdje door een kleine snelheid (ongeveer tien minuten) loopt, opent u de hele stroomopwaartse klep en de stroomafwaartse klep tot de normale stroomsnelheid.
※De sensor met aftakking moet eerst de aftakleidingklep, de halve stroomopwaartse klep, de stroomafwaartse klep openen, de aftakklep sluiten voor een klein debiet en een tijdje draaien.Open vervolgens de hele stroomopwaartse klep, sluit de hele aftakklep (zorg ervoor dat er geen lekkage is) en stel tenslotte de stroomafwaartse klep af op het benodigde debiet.
(2) De vloeistof met lage en hoge temperatuur start op
Wanneer vloeistof met een lage temperatuur door de leiding stroomt, moet het water eerst worden uitgedreven, vervolgens vijftien minuten met een minimale stroom doorstromen en geleidelijk stijgen tot de normale stroom.Wanneer het stromen stopt, moet het ook geleidelijk worden verlaagd tot de temperatuur van de pijpleiding en de omgevingstemperatuur.
De vloeistof die op hoge temperatuur loopt, is vergelijkbaar met deze lage.
(3) Andere opmerkingen:
1) Het openen en sluiten van de klep moet langzaam gaan.Als u de automatische bedieningsschakelaar gebruikt, is het het beste om de "twee open, twee dichte" manier te gebruiken om te voorkomen dat de vloeistof tegen het schoepenwiel het beschadigt.
2) Controleer de stroomafwaartse druk van de sensor om maatregelen te nemen om cavitatie te voorkomen.
3) Omdat de sensorfactoren kunnen lijken te veranderen, moet u regelmatig uit de buurt van de pijpleiding kalibreren.Als de stroom niet binnen het toegestane bereik ligt, moet de sensor worden vervangen.
4) Het reinigen van de pijp moet voldoen aan de normen van de gebruikte stroomrichting, waarde, druk en temperatuur enz., Anders kan de nauwkeurigheid dalen, zelfs schade.
5) Versterk de controle op de sensor om de garantie van langdurig normaal werken te garanderen.Als het ongewone vinden, moet de maatregel worden genomen.Bijvoorbeeld het horen van de ongewone stem als het bewaken van de rotatie van het schoepenwiel.





NYLDTurbine DebietmeterProbleem en oplossing





probleem	Mogelijke reden	oplossing
Geen weergave of geen totale toevoeging wanneer vloeistof normaal stroomt.	Rekening: 1) open circuit.los contact (draadvoeding draadzekeringsspoelPCB) 2) het schoepenwiel heeft geen rotatie;	1) zoek het probleempunt met de elektrische meter of vervang deze printplaat door een reserve. 2) reinig of vervang het schoepenwiel en zorg ervoor dat u niet met de aangrenzende delen wrijven.
De stroom die wordt weergegeven, neemt geleidelijk af.	1) filter blokkeert 2) klep in leiding zit los tot in de kern 3) schoepenwiel heeft onzuiverheid;	1) maak het filter schoon 2) repareer of vervang de klep; 3) reinig de sensor en moet opnieuw worden gekalibreerd;
Het scherm heeft nog steeds stroom en laat zien wanneer vloeistof geen stroom heeft	1) de kabel heeft geen goede gronddraad met de buitenste interferentie; 2) de pijp met trilling om een ​​foutsignaal te produceren; 3) de afsluitklep heeft lekkage met lekkende stroom; 4) het interne circuit of onderdeel van de displayer is beschadigd om interferentie te veroorzaken;	1) repareren of vervangen om een ​​goede aardingsdraad te hebben; 2) versterk de pijpleiding of installeer blacket om trillingen te voorkomen; 3) onderhoud of vervang klep; 4) controleer en ruim de storingsbron geleidelijk op.
De weergegeven waarde heeft een duidelijk verschil met een schatting van de ervaring:	1) De interne tunnel van de sensor is verkeerd; 2) Het interieur van de sensor lijkt cavitatie; 3) De stroom in de pijp veroorzaakt problemen 4) Het interieur van de displayer is verkeerd 5) Het effect van permanent magneetmateriaal wordt steeds zwakker 6) De echte stroom valt niet binnen het normale bereik	1)-4) moet eerst de oorzaak vinden, zodat de juiste methoden worden gebruikt; 5) vervang het magneetmateriaal; 6)Kies de juiste sensor





NYLDTurbine DebietmeterTransport en opslag



De sensor moet in de massief houten doos worden geplaatst (kleine diameters kunnen in een doos worden gedaan) en mogen niet vrij in de doos wiebelen.Bij het dragen moet het voorzichtig worden neergezet en weigeren om knapperig te laden of te lossen.
De locatie van de reservering moet worden bevestigd aan de volgende voorwaarden:
1. vermijd regen en vochtigheid;
2.vermijd mechanische trillingen en stakingen;
3. temperatuurbereik:-20 -- + 55 ;
4. relatieve vochtigheid: niet meer dan 80%;
5.omgevingsomgeving omvat geen corrosief gas.

Waarschuwingen bij het uitpakken:

Bij het openen van de doos moeten de dossiers en het accessoire compleet zijn.De bestanden in de doos bevatten een gebruikershandleiding, een stukje testcertificaat en een stuk paklijst.De sensor moet worden geobserveerd of er schade optreedt tijdens het transport, zodat u er goed mee om kunt gaan.Gebruikers moeten het certificaat tegen verlies beschermen, anders kunnen de instrumentfactoren niet worden ingesteld.



Noodzakelijke kennis op bestelling

De gebruiker moet opmerken dat bij het bestellen van een turbinestroommeter, de juiste modelspecificatie moet worden gekozen op basis van de nominale diameter van de vloeistof, de bedrijfsdruk, de bedrijfstemperatuur, het stroombereik, de vloeistofcategorie en de omgevingsconditie.De sensor van het anti-explosietype moet worden gekozen wanneer er een explosieveilige vraag is en strikt de explosieveilige klassen worden opgemerkt.
Wanneer het weergave-instrument overeenkomt met ons bedrijf, raadpleeg dan de bijbehorende instructie om uw juiste model te kiezen of gebruik ons ​​ontwerp van technologische ingenieur voor uw keuze in termen van uw informatieaanbod.De kabel die wordt gebruikt bij het verzenden van het signaal dat u wilt, moet de lengte en specificatie bieden.
Intelligente integratie van turbinedebietmeter (NYLD-B/C NYLD-B/C)





Functies	Terminalnaam	Verbinding
Tweedraads 4-20MA	V+	Tweedraads 4-20MA Anode
	V-	Tweedraads 4-20MA Negatieve elektrode
Pulsuitgang:	V+	12/24V Power Positief
	V-	12/24V Vermogen negatief
	Pulsuitgang:	Pulsuitgang:
485-uitgang	EEN	485 A einde
	B	485 B Einde
1-5V-uitgang	V+	24V Power Positief
	V-	24V Vermogen negatief
	EEN	1-5V Uitgang +
	B	1-5V-uitgang -
Accu-aangedreven terminals	T+	3.6V Batterij Positief
	T-	3.6V Batterij negatief

Werkconditie Druk op "＞", Ga naar de wachtwoordinvoerinterface, druk op "＜"bond, ongeveer 1,2 seconden Begin met het typen van het wachtwoord.
Stel een wachtwoord in voor 2010 (Engineer Operation)Figuur 2
Sleutel Beschrijving:
Druk op de knop "＜" (Druk op de knop "＜" ongeveer 1,2 seconden voor bevestiging)
Druk op de knop "+" (Druk op de knop "＜" ongeveer 1,2 seconden, het betekent exit)
Druk op de knop "+" In de invoerstatus Cyclus om de waarde bij de cursor te wijzigen
Druk op de knop "＜" Verplaats de huidige cursorpositie-invoer
Druk op de invoerstatus "＜", toegangscodes Het recht om het menu te openen, de verkeerde Keer terug naar de oorspronkelijke statusinvoer





Instrumentenpaneel Gebruiksaanwijzing



Submenu nummer	Menuweergave	Betekenis	Selecteer het item of Waardebereik
1	Selectie stroomeenheid	Selectie stroomeenheid (standaard 0)	0:m³/u 1:m³/u 2:L/u 3:L/m 4:+/u 5:+/u 6:kg/u 7:kg/m
2	Algoritme Selectie	Algoritmeselectie (standaard 0)	00:Conventionele volumestroom,01:Conventionele massastroom,02:Conventionele gasvolumestroom,03:Conventionele gasmassastroom
3	Stroomcoëfficiënt	Stroomcoëfficiënt (standaard 3600)	Stel de meterfactor in,EenhedenP/m³
4	Uitvoerstroom op volledige schaal	Uitvoerstroom op volledige schaal (standaard 1000)	Wanneer het instrument output4-20MA Analoge signalen De waarde moet worden ingesteld, niet op 0 eenheden en consistente stroomeenheden
5	Dichtheidsinstelling	Dichtheidsinstelling (standaard 1.0)	Wanneer het algoritme om de massastroom te selecteren (01. 03), moet dit worden ingesteld, Eenheden: KG/m³
6	Temperatuur instellingen	Temperatuurinstellingen (Standaard 0.0)	Stel de temperatuurwaarde in, kies 02. 03 Algoritme, dit moet worden ingesteld, Eenheden:℃
7	Absolute druk instellingen	Absolute gasdruk instellen	---
8	Het lagere verkeer	Verwijdering pulsingangspercentage instellen	Wanneer de% waarde van volledige verwijdering van verkeer 0-100, moet deze huidige modus en het pulstypebereik correct worden ingesteld
9	485 adres	RS485 seriële communicatie instellen	Toepassingsgebied: 0-255
10	dempingstijd	De dempingstijd van de weergave-uitgang instellen (standaard 4S)	Stel de huidige output in en geef de dempingstijd weer, om de uitgangsstroom met de stroomschommelingen te vermijden en het bereik weer te geven: 2-32
11	De totale stroom wissen	De totale stroom wissen	Wis de totale stroom Kies "JA", Druk op "E"
