Productdetails:
|
| Toepassingen: | Diep goed, overmaatse waaier | Sondetype:: | Zachte kabel |
|---|---|---|---|
| Het meten van waaier: | 0~120m | Procesverbinding: | Schroefdraad, (facultatieve) Flens, |
| Beschermingsrang: | Vertoningsinstrument IP67, IP67 | Werkende Temperatuur: | -40~150℃ |
| Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Voeding: | (13-35) vDC |
| Hoog licht: | IP67 Toegangstype Niveauschakelaar,Toegangstype Niveauschakelaar 120 m,IP67 Toegangsniveausensor |
||

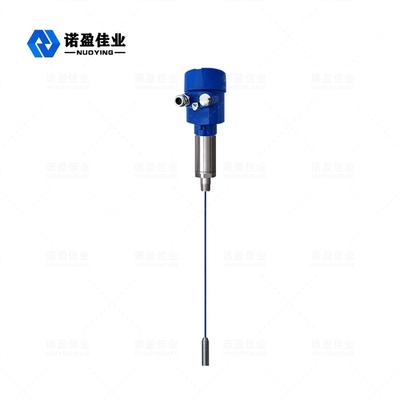

NYSP-Z20 Soft RopeRf-toegangsniveaumeter Diepe put Overmaatse meetniveauzender

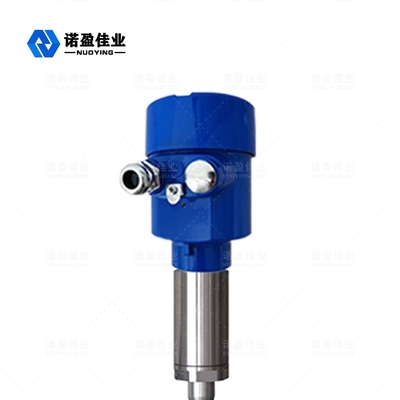

NYSP-Z20 Rf-toegangsniveaumeter
De NYSP-Z20 Rf-toegangsniveaumeter is gebaseerd op het principe van continue radiofrequentie-toegangsniveaumeetproducten. Het product heeft een hoge stabiliteit, hoge gevoeligheid en brede toepassingen, enz. Vergeleken met de traditionele capacitieve materiaalniveaumeter, het gebruik van modulair ontwerp , kan beknopt zijn en gemakkelijk realiseren dat de instrumentenset, eenmaal ingesteld, normaal gebruik en gratis onderhoud voor het leven kan zijn. Stelt gebruikers in staat om intuïtief de werkingsstatus van apparatuur te begrijpen en de problemen op tijd op te lossen, in de complexe industriële gelegenheden zoals evenals veilig en betrouwbaar.
Rf-toegangsniveau MeterTechnische parameter
| Toepassingen | Diepe put, overmaats bereik |
| Sondetype: | Zacht touw |
| Meetbereik | 0~120m |
| Procestemperatuur: | -40～150℃ |
| Omgevingstemperatuur | -40 ℃ ~ + 70 ℃ |
| Bewaar temperatuur | -20 ℃ ~ + 65 ℃ |
| Procesdruk | -0.1～1.6MPa |
| Stroomvoorziening | (13-35)vDC |
| Signaaluitgang: | 4...20mA/HART/RS485/Modbus... |
| Procesverbinding | Draad/Flens (selectief) |
| Beschermingsklasse | IP67 |
| Explosieveilige kwaliteit | ExiaⅡCT6 (selectief) |
| Vertraging: | 0 ~ 30 s instelbaar |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Rf-toegang: Niveau MeterOntwerpkenmerken
◎ Het unieke ontwerp van het circuit met rijschermen kan de weerstand tegen ophangen verbeteren
◎Geen dode zonemeting, kan worden toegepast op meer dan tien of zelfs enkele cm niveaumetingen
◎De output van stabiel en betrouwbaar, vliegas, blanking, waterdamp, kristallisatie, was;
◎Geen activiteiten, geen gemakkelijk versleten onderdelen, vaak zonder reiniging en onderhoud, debuggen
Rf-toegang: Niveau MeterInstallatie Vereisten
Installatie instructies
(1) de metersonde en andere sonde moeten voldoende ruimte hebben, het voorstel is meer dan 600 mm, zie "1" en "2", "2" en "3" op de afbeelding.
(2) er moet voldoende ruimte zijn tussen de instrumentsonde en de voedingspoort, en het voorstel is groter dan 600 mm, zoals weergegeven in fig.1. Anders zal het instrument niet goed werken.
Zie "4" op de foto.
(3) de sonde kan de bodem van de tank niet bereiken. Zie sonde "4" te lang. Hij moet worden ingekort. Anders zal het instrument niet goed werken.
(4) het onderste uiteinde van de sonde kan niet in het kegelbereik van de kegeluitlaat komen. Zie "5" in de afbeelding, een dergelijke installatie, de spanningscapaciteit van het materiaal op deze plaats
Gemakkelijk om de sonde te beschadigen of het dak te beschadigen.
(5) zorg ervoor dat er voldoende afstand is tussen de materialen die aan de silo's en silo's zijn bevestigd, en het voorstel is meer dan 600 mm, zoals weergegeven in fig.2. Het is te dicht bij de muur, detective
De geringste oscillatie van de kop zal in contact komen met het materiaal op de muur of de muur, waardoor het instrument niet goed werkt, zoals weergegeven in FIG.6.
(6) zie "6)" op de afbeelding, de installatie aan de zijkant, ook wel de installatie van het hengeltype genoemd, raadt een dergelijke installatie niet aan.
Afb.4 details van de bodem van de tank zijn als volgt:
De sonde in figuur A moet recht worden gezet om te voorkomen dat deze de muur raakt.
De sonde in afbeelding B is te lang en moet worden ingekort. Fabrikant voor korte tijd contact.
