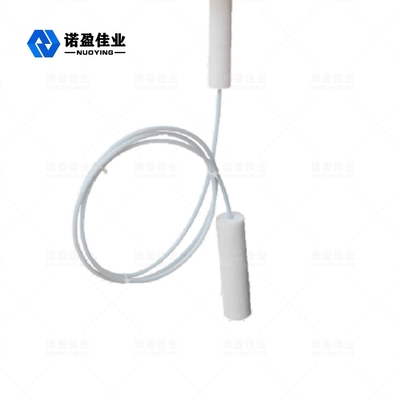

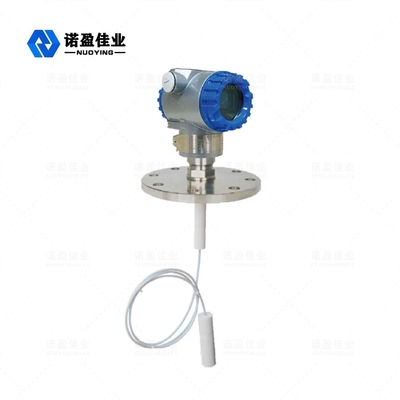

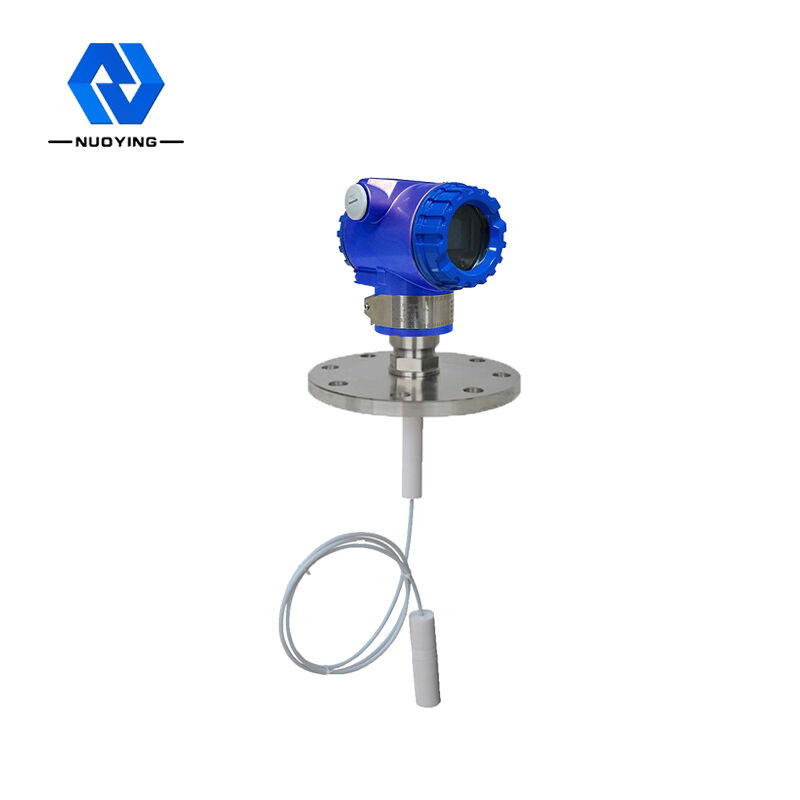

IP67 van de het Niveauschakelaar 220VAC van de HERTrf Capacitieve weerstand Schroefdraad 20m Kabel

Twee van de vier terminals zijn voeding, [+] [-] indirecte 24vDC voeding; [TEST+][TEST-] indirecte ampèremeter kan 4~20mA signaal meten. RF Capaciteit Vloeistofniveaumeter

Twee van de vier terminals zijn voeding, [+] [-] indirecte 24vDC voeding; [TEST+][TEST-] indirecte ampèremeter kan 4~20mA signaal meten.NYSP-DR Werkings Principe

Het werkingsprincipe van de NYSP-DRRF capacitieve vloeistofniveaumeter is gebaseerd op RF (Radio Frequentie) capacitieve technologie. Een radiofrequentie wordt toegepast op de sonde om de impact van de omgeving door continue analyse te bepalen. Omdat alle materialen een diëlektrische constante en een andere geleidbaarheid hebben dan lucht, verandert de totale impedantie van de sonde door een kleine capaciteitsafwijking wanneer de sonde in contact komt met het materiaal. Omdat de elektrische sonde en de wand van de container de twee polen van de condensator vormen, worden de isolator van de sonde en de omringende lucht het diëlektrische materiaal. Wanneer lucht (diëlektrische constante 1.0) wordt vervangen door enig ander materiaal (diëlektrische constante > 1.0), veroorzaakt de verandering in capaciteit een verandering in impedantie. Dit effect wordt gemeten door het circuit en vergeleken met de referentie ingesteld door de gevoeligheidsinstelling (circuit).

Twee van de vier terminals zijn voeding, [+] [-] indirecte 24vDC voeding; [TEST+][TEST-] indirecte ampèremeter kan 4~20mA signaal meten.NYSP-DR Technische Parameter

Opmerking: Productenkunnenwordenaangepastaandespecifieke eisenvan

Twee van de vier terminals zijn voeding, [+] [-] indirecte 24vDC voeding; [TEST+][TEST-] indirecte ampèremeter kan 4~20mA signaal meten.NYSP-DR  RF Capaciteit Vloeistofniveaumeter

• Ontwerpkenmerken
• Modulaire converter en sensorintegratie, geen bewegende delen, hoge betrouwbaarheid, sterke anti-interferentie vermogen;
• Bredere toepasbaarheid, er zijn diverse sondevormen, diverse procesaansluitingsvormen, diverse productiematerialen, aanpasbaar ontwerp;

Twee van de vier terminals zijn voeding, [+] [-] indirecte 24vDC voeding; [TEST+][TEST-] indirecte ampèremeter kan 4~20mA signaal meten.NYSP-DR  RF Capaciteit Vloeistofniveaumeter

Installatievereisten

• Naast het dubbele stangtype kunnen drie installatiemethoden worden gekozen: schroefdraad, flens of ondersteuning.
  LCP: is voorzien van 1 mm dikke PTFE-isolatie op een roestvrijstalen staaf.

Twee van de vier terminals zijn voeding, [+] [-] indirecte 24vDC voeding; [TEST+][TEST-] indirecte ampèremeter kan 4~20mA signaal meten.NYSP-DR RF Capaciteit Vloeistofniveaumeter

• Elektrische aansluitingen

Twee van de vier terminals zijn voeding, [+] [-] indirecte 24vDC voeding; [TEST+][TEST-] indirecte ampèremeter kan 4~20mA signaal meten.NYSP-DR RF Capaciteit Vloeistofniveaumeter

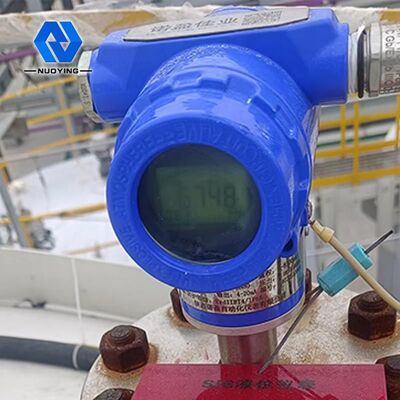

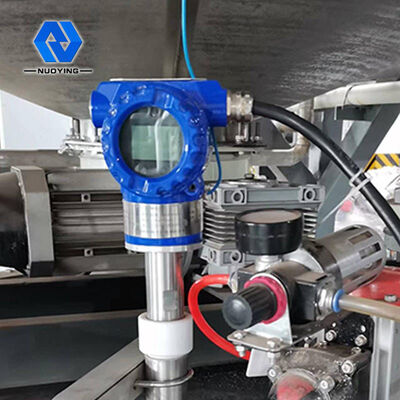

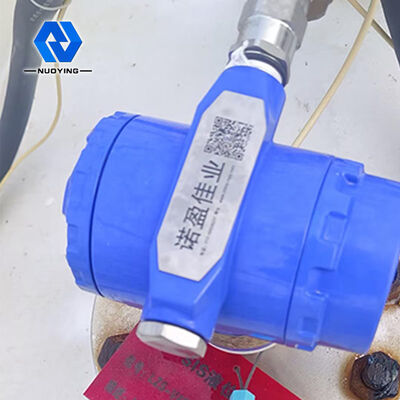

Toepassingsgebied
