Productdetails:
|
Het meten van waaier: | 0~6m, 0~25m | Voeding: | 24VDC |
---|---|---|---|
Materiaal: | (facultatief) 304,316L | Procesverbinding: | (Facultatieve) flens, Van een flens voorzien |
Beschermingsrang: | Vertoningsinstrument IP67, IP67 | Werkende Temperatuur: | -40~130℃, - 40~250℃ |
Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Procesdruk: | Luchtdruk, - 0.1-4MPa, -1~40BAR |
Hoog licht: | 25 m magnetostrictieve niveaumeter,magnetostrictieve niveaumeter IP67,25 m magnetische niveauzender |

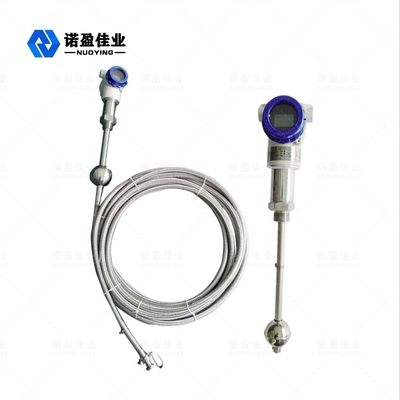

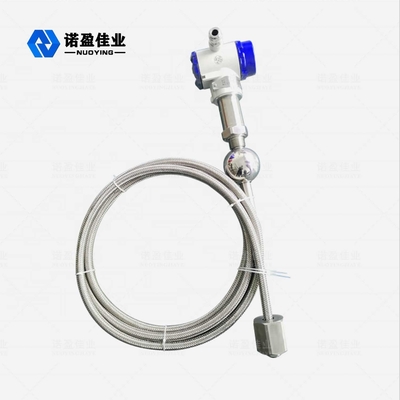

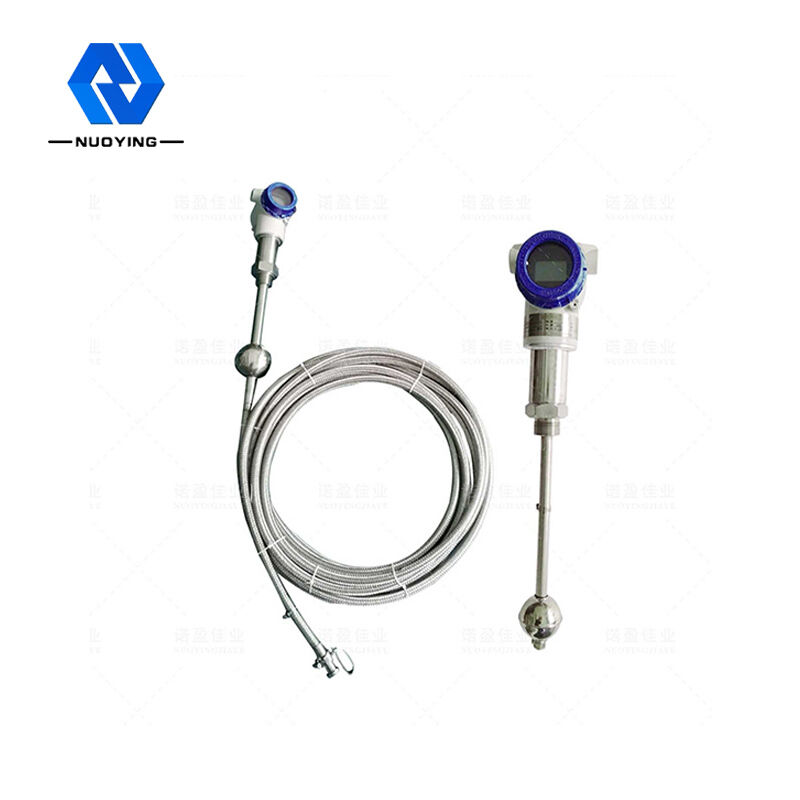

Explosieveilige magnetostrictieve niveaumeter Float niveaumeter Niveauzender
Magnetostrictieve vloeistofniveaumeter
Magnetostrictieve vloeistofNiveau MeterBediening Beginsel
Magnetostrictieve vloeistofniveausensor (hierna sensor genoemd, inclusief algemeen type en vuurvast type) wordt gebruikt voor continue meting van vloeistofniveau en interface.Daarnaast worden magnetostrictieve vloeistofniveausensoren ook veel gebruikt op verschillende gebieden, waaronder industriële meting en regeling van vloeistofniveaus in verschillende vloeistoftanks zoals aardolie, opslag van chemische grondstoffen, industriële processen, biochemie, medicijnen, voedsel en drank, tankpark beheer en ondergrondse opslag van tankstations, damwaterpeil, reservoirwaterpeilbewaking en rioolwaterzuivering, enz.
Magnetostrictieve niveaumeter bestaat uit drie delen: sondestaaf, circuiteenheid en vlotter.Om te meten, genereert de circuiteenheid stroompulsen die langs de magnetostrictieve lijn lopen en een cirkelvormig magnetisch veld genereren.Een vlotter is buiten de sondestaaf aangebracht en de vlotter beweegt op en neer langs de sondestaaf met de verandering van het vloeistofniveau.De vlotter wekt tegelijkertijd een magnetisch veld op doordat hij is voorzien van een set permanente magneten.Wanneer het huidige magnetische veld het zwevende magnetische veld ontmoet, produceert het een "draaiende" of "retour" -puls.Het tijdsverschil tussen de "retour"-puls en de stroompuls wordt omgezet in pulssignalen om de werkelijke positie van de vlotter te berekenen en het vloeistofniveau te meten.
Magnetostrictieve vloeistofNiveauMeterTechnische parameter
Toepassingen | vloeistofniveau |
Meetbereik |
Sonde: 0-50~6000mm Kabel: 25m |
Nauwkeurigheid | ±0,5 mm |
Stroomvoorziening | 24VDC ±10% |
Signaaluitgang: | 4~20mA / Hart / RS485 |
Werkstroom | 4~20mA;20,4mA |
Belastingskenmerken | wanneer stroomuitgang, maximale belastingsweerstand 600 Q spanningsuitgang, maximale belastingsweerstand 2mA |
Procestemperatuur: | -40〜130 °C, -40〜250 °C |
Omgevingstemperatuur | -40〜80°C |
Temperatuureffect | ±0,5 °C |
Procesdruk | - 0,1 ~ 4,0 MPa |
Oplossing | ±lmm |
Reactietijd | 0,2 ms |
Materiaal staaf: | 304/316L (optioneel) |
Procesverbinding | Schroefdraad, flens, steunmontage (optioneel) |
Siteweergave | LCD (optioneel) |
Materiaal behuizing | roestvrij staal / aluminium (optioneel) |
Beschermingsgraad: | IP67 |
Explosieveilige kwaliteit | Exia IICT6 (optioneel) |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Magnetostrictieve vloeistof Niveau MeterOntwerpkenmerken
