Productdetails:
|
| Typische toepassing: | vloeibare niveaumeting | Metingswaaier: | 0 〜 6m |
|---|---|---|---|
| Het meten van nauwkeurigheid: | ± 3 mm, ± 5 mm | Middelgrote dichtheid: | ≥0.425g/cm3 |
| Dichtheidsverschil: | ≥0,1 g/cm3 | Middelgrote viscositeit: | ≤0.4Pa.S |
| Controleoutput: | 220VAC, 1A | Transmissieoutput: | 4~20mA (voeding 24VDC) |
| Hoog licht: | Het Niveauzender van de plaat Magnetische Vlotter,6m de Magnetische Sensor van het Vlotterniveau,Het Type van flens Magnetische Vlotter Niveauzender |
||

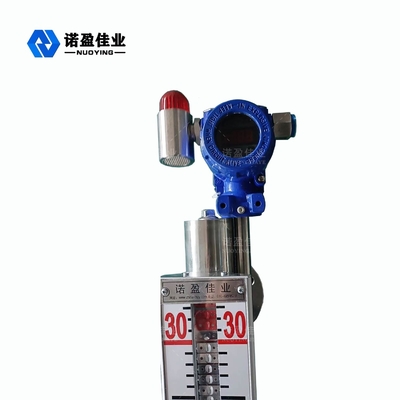

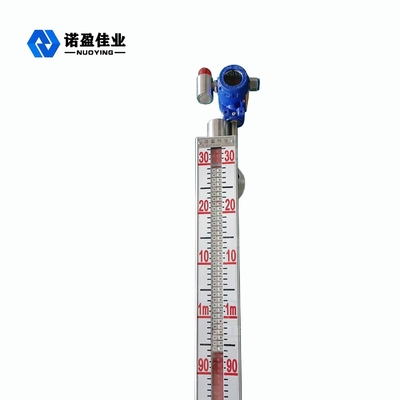

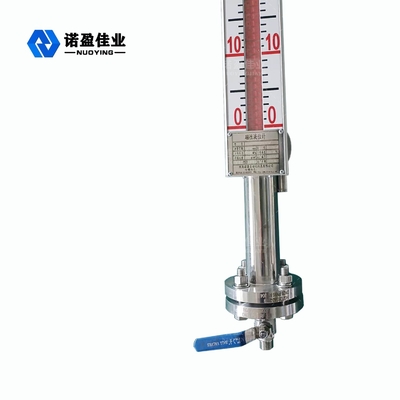

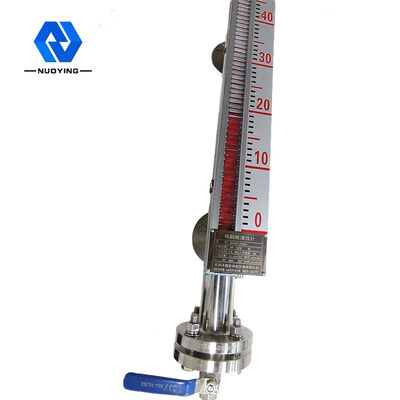

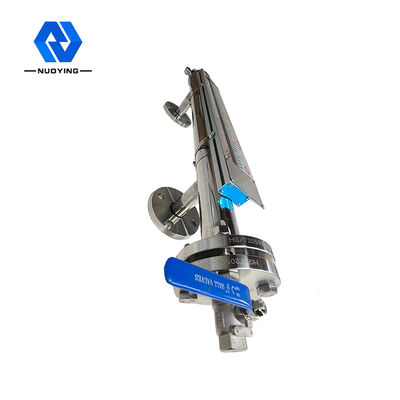

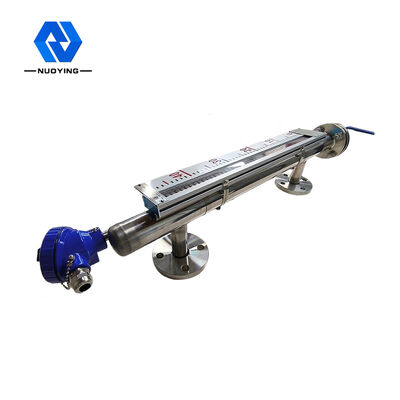

Zender 6m van het opvallende NYUHZ-Plaat Magnetische Niveau Flensinstallatie
NYUHZ-de Zender Werkend Principe van het Plaat Magnetisch Niveau
De magnetische meter heeft een kamer die een drijvende bal bevat, en de holte wordt verbonden door flens of andere geschikte verbinding met de container. Volgens het principe van de schakelaars, met de verandering van het vloeibare niveau in de container, is het vloeibare niveau in de holte als zelfde als het vloeibare niveau in de container, zodat wordt de drijvende bal in de kamer op en neer gedreven, met de stijging en de val van het vloeibare niveau in de container. Op dit punt, kunnen wij niet het vloeibare niveau zien, zodat hebben wij een magnetische vertoning van de kolomtik op buiten de holte.

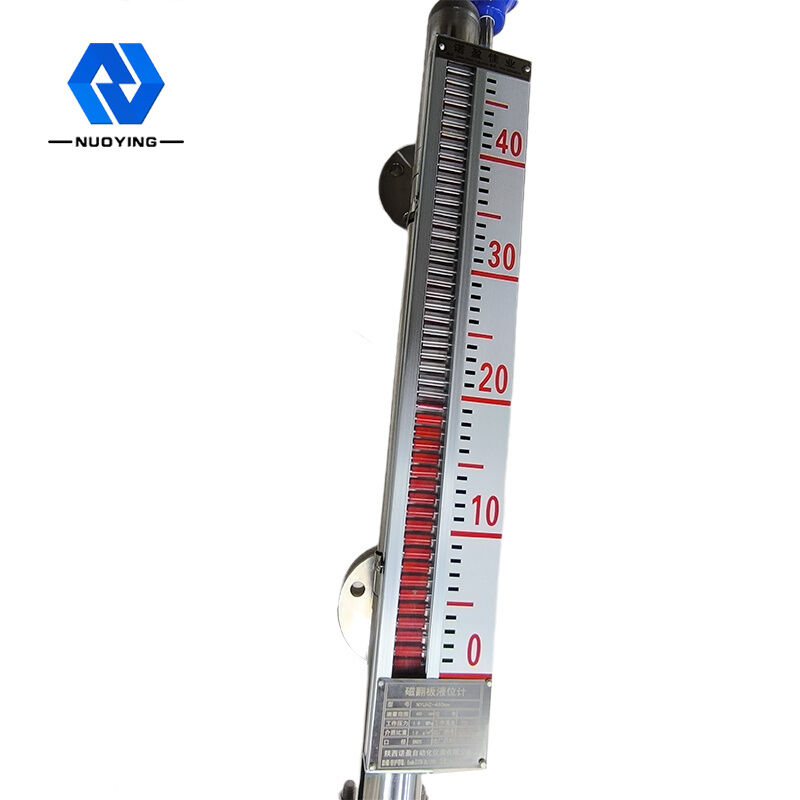

Tussen de drijvende bal dalende vloeistof en het drijvende deel geïnstalleerde permanente magnetische staal bij de verbinding, wanneer het vloeibare niveau in de gemeten container toeneemt en valt, zodat doet de magnetische vlotter in de vloeibare buis van het vlakke maatlichaam. Het permanente magnetische staal in de vlotter wordt overgebracht aan de magnetische kolomindicator door magnetische koppeling, die de rode en witte rollen drijven om 180 ° weg te knippen. Wanneer het vloeibare niveau toeneemt, verandert de tikkolom van wit in rood, en wanneer het vloeibare niveau, itis het tegengestelde daalt. De rode en witte verbinding van de indicator is de daadwerkelijke hoogte van het vloeibare niveau binnen de container, waarbij duidelijke aanwijzing van het vloeibare niveau wordt gerealiseerd.
NYUHZ-de Zender Technische Parameter van het Plaat Magnetische Niveau
| Typische toepassing | vloeibare niveaumeting |
| Metingswaaier | 0~6m |
| Het meten van nauwkeurigheid | ±3mm, (facultatieve) ±5mm |
| Middelgrote dichtheid | ≥0.425g/cm3 |
| Dichtheidsverschil | ≥0,1g/cm3 |
| Middelgrote viscositeit | ≤0.4Pa.S |
| Controleoutput | 220VAC, 1A |
| Transmissieoutput | 4~20mA (voeding 24VDC) |
| Procestemperatuur | -50 ~ 350 °C |
| Procesdruk | -0.1~ +16MPa |
| Differentiatietarief | ±lmm |
| Procesverbinding | (Facultatieve) flens |
| Beschermingsrang | IP67 |
| Explosiebestendige rang: | (Facultatieve) Exia IICT6 GA |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
NYUHZ-Eigenschappen van het de Zenderontwerp van het Plaat de Magnetische Niveau
◎Eenvoudige structuur, stevige en betrouwbare, stabiele verrichting.
◎De schaal van de scènevertoning is duidelijke, opvallende gemakkelijk te lezen.
◎Vloeibare niveaus die worden gemeten en corrosief, brandbaar, giftig, op hoge temperatuur worden vermeld om te zijn, kunnen worden geageerd en worden vervuild.
◎De veelvoudige installatievormen, veelvoudige verbindingsvormen kunnen facultatief zijn.
◎De waaier van de ontwerpdruk van volledig vacuüm aan MPa 10.
◎Ontwerptemperatuur waaier-160 〜 +450 °C.
◎Professioneel ontwerp voor speciale druk en temperatuur.
NYUHZ-Vereiste van de de Zenderinstallatie van het Plaat het Magnetische Niveau
NYUHZ-Veld van de de Zendertoepassing van het Plaat het Magnetische Niveau
De magnetische klep vlakke maat kan voor middelgrote niveauopsporing van diverse torens, tanks, groef, sferische containers en boilers worden gebruikt. De magnetische klep vlakke maat kan het hoge verzegelen, anti-lekkage bereiken en geschikt voor op hoge temperatuur, hoge druk, corrosiebestendige gelegenheden.
