Productdetails:
|
Typische toepassing: | vloeibare niveaumeting | Het meten van waaier: | 0~6m |
---|---|---|---|
Omschakelaarsoutput: | 4… 20mA (levering power24VDC) | Procestemperatuur: | -50~+350℃ |
Procesdruk: | -0.1~+16MPa | Procesverbinding: | (Facultatieve) flens |
Installatievorm: | Zij-opgezet, hoogste-opgezet | Hoofdlichaamsmateriaal: | 304.316 |
Hoog licht: | Zender van het klep de Magnetische Niveau,Vloeibare Magnetische Kleptype Stroommeter,20mA de magnetische Meter van het Vlotterniveau |

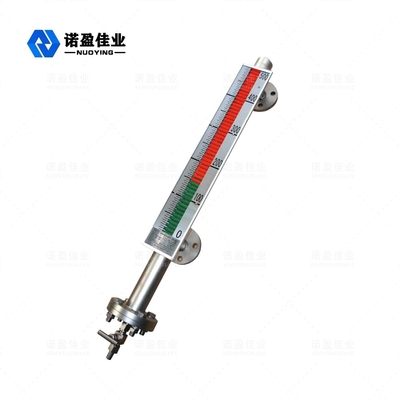

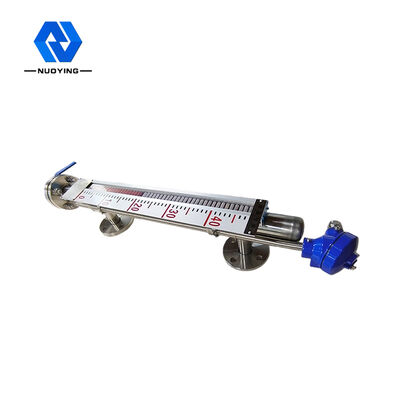

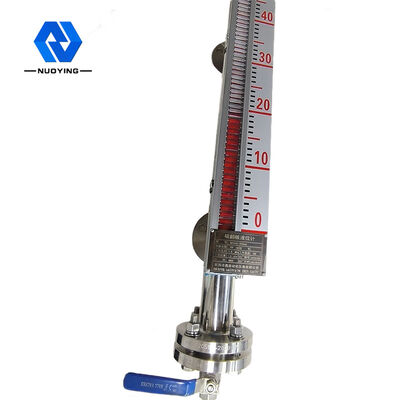

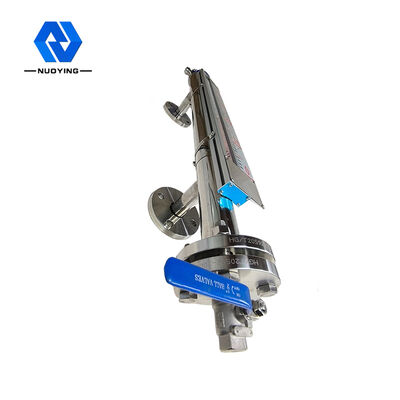

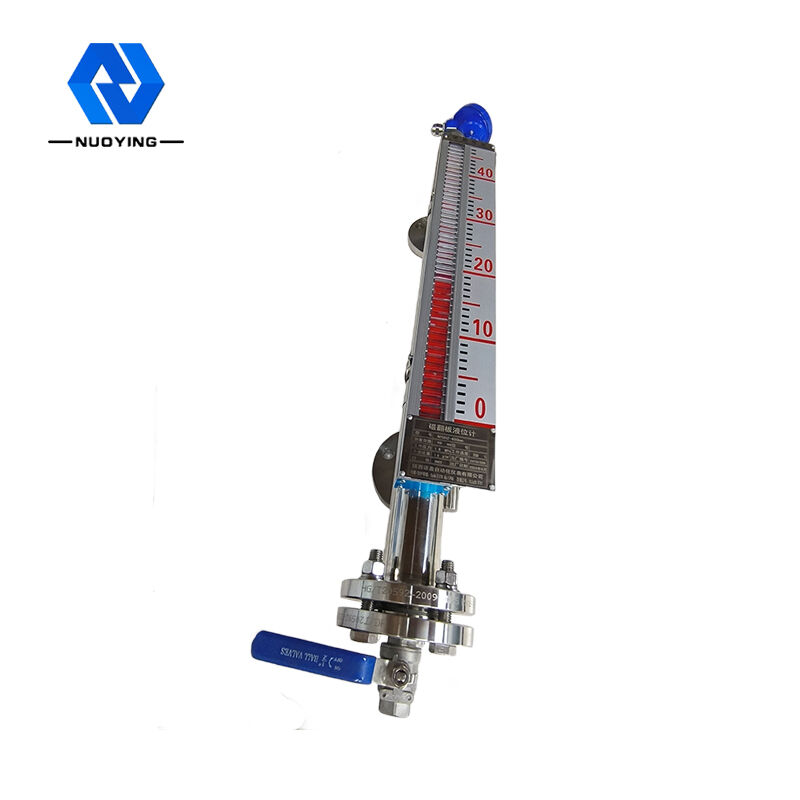

De voorzien Meter van het de Klepniveau van 20mA Vloeibare NYUHZ Magnetische
De Meter van het de Klepniveau van NYUHZ Magnetisch het Werk Principe

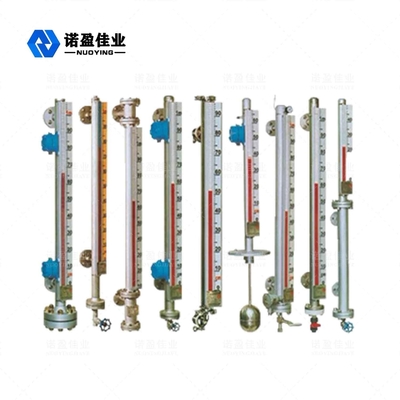

De magnetische meter van het klepniveau kan in diverse torens, tanks, tanks, sferische schepen en boilers en ander materiaal voor middelgrote niveauopsporing worden gebruikt. De magnetische meter van het klepniveau kan hoogst worden verzegeld, lekvrij en geschikt voor op hoge temperatuur, hoge druk en corrosieweerstand.
De magnetische meter van het klepniveau heeft een holte (genoemd metend buis of hoofdlichaamsbuis) die de vlotter houdt, en de holte met het schip door een flens of andere geschikte verbinding wordt verbonden. De kamer wordt verbonden met het schip door flenzen of andere geschikte verbindingen om een aaneenschakeling te vormen. Volgens het principe van het verbindende apparaat, aangezien het vloeibare niveau in het schip op en neer verandert, is het vloeibare niveau in de kamer dezelfde hoogte zoals het vloeibare niveau in het schip. Het vloeibare niveau binnen de kamer is dezelfde hoogte, zodat het de vlotter binnen de kamer drijft zich op en neer te bewegen, toenemend en vallend met het vloeibare niveau binnen het schip. Op dit ogenblik kunnen wij niet het vloeibare niveau zien, zodat is een magnetische vertoning van de tikkolom geïnstalleerd buiten de holte. Wanneer het niveau in het gemeten schip toeneemt en valt, worden de magnetische vlotter in de lichaamsbuis van de de stijgingen en dalingen van de niveaumeter ook, en de permanente magneet binnen de vlotter overgebracht naar de magnetische indicator van de tikkolom door magnetische koppeling, die de rode en witte tikkolom drijven om 180° weg te knippen wanneer het vloeibare niveau toeneemt, de veranderingen van de tikkolom van wit in rood, en wanneer de vloeibare niveaudalingen, de veranderingen van de tikkolom van rood in wit, en de rood-witte verbinding van de indicator de daadwerkelijke hoogte van is het vloeibare niveau binnen het schip, zo het bereiken duidelijke aanwijzing van het vloeibare niveau.
Van het de Klepniveau van NYUHZ de Magnetische Eigenschap van het de Meterontwerp
1. Eenvoudige structuur, stevige en betrouwbare, stabiele verrichting.
2. De schaal van de gebiedsvertoning is duidelijk, opvallend en gemakkelijk te lezen.
3. Kan op het niveau van corrosieve, brandbare, giftige, op hoge temperatuur meten en wijzen, bewogen en verontreinigde vloeistof.
4. Een verscheidenheid van installatievormen, een verscheidenheid van verbindingsvormen kunnen worden geselecteerd.
5. De waaier van de ontwerpdruk is van volledig vacuüm aan 10MPa.
6. De waaier van de ontwerptemperatuur -160~+450℃.
7. Het professionele ontwerp voor speciale druk en temperatuur is beschikbaar.
Van het de Klepniveau van NYUHZ Magnetische de Meter Technische Parameters
Typische toepassing | Vloeibare niveaumeting |
Installatievorm | Zij-opgezet, hoogste-opgezet |
Hoofdlichaamsmateriaal | 304.316 |
Het meten van waaier | 0~6m |
Het meten van nauwkeurigheid | ±3mm, ±5mm, ±10mm, (facultatieve) ±20mm |
Middelgrote dichtheid | ≥0.425g/cm ³ |
Dichtheidsverschil | ≥0.1g/cm ³ |
Middelgrote viscositeit | ≤0.4Pa.S |
Controleoutput | 220VAC, 1A |
Omschakelaarsoutput | 4… 20mA (levering power24VDC) |
Procestemperatuur | -50~+350℃ |
Procesdruk | -0.1~+16MPa |
Procesverbinding | (Facultatieve) flens |
Resolutie | ±1mm |
Beveiligingsniveau | IP65, IP67, (FACULTATIEVE) IP68 |
Explosiebestendige rang | Exia II CT6 GA, Exd II CT6 GB |
Van het de Klepniveau van NYUHZ het Magnetische Veld van de de Metertoepassing
De magnetische klep vloeibare vlakke maat is geschikt voor vloeibare niveauvertoning op chemisch product, aardolie en andere industriële materiaalcontainers. De magnetische klep vloeibare vlakke maat kan bovendien met een vloeibare vlakke maat en een vloeibare niveauschakelaar voor verre signaaltransmissie worden geïnstalleerd. De vlotterbal wordt ontworpen met speciale processen zoals op hoge temperatuur, hoge druk en lage dichtheid, en de selectie van verschillende materialen zoals titanium, 316L, en PTFE kan het product verzekeren. Geschikt voor om het even welke vloeibare de metingsbehoeften van het niveaugebied. Momenteel, is de magnetische klep vloeibare vlakke maat wijd gebruikt in vloeibare niveaumeting en controle in aardolie, chemisch product, metallurgie, stroom, voedsel, geneesmiddel, papierfabricage en andere industrieën.
