Productdetails:
|
Typische toepassing: | vloeibare niveaumeting | Antennemateriaal: | 304, (facultatieve) 316L |
---|---|---|---|
Het meten van waaier: | 050~5000mm (kabeltype: 25m) | Voeding: | 24VDC (lijn twee, lijn vier), 220VAC |
Procestemperatuur: | -40~+200℃ | Procesdruk: | -0.1~10.0MPa |
Procesverbinding: | Draad, Flens, (facultatieve) Steun | Signaaloutput: | 4… 20mA/HART/RS485… |
Hoog licht: | Vloeibare Magnetische Niveauzender,Homeothermie Vloeibare Vlakke Maat,Magnetische Niveauzender 20mA |

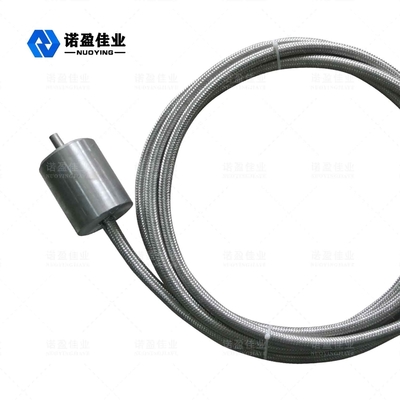

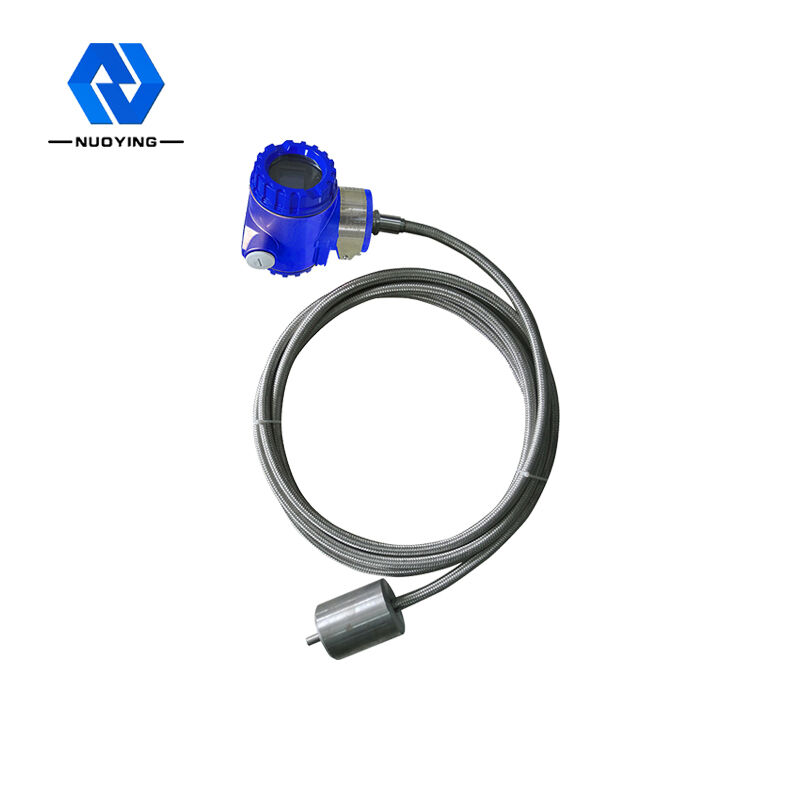

Vloeibare NYCZ500 Magnetostrictive Vloeibare het Niveaumeter van 20mA Homoeothermy
NYCZ500 Magnetostrictive Vloeibaar Niveaumeter het Werk Principe
Het het werk principe van magnetostrictive niveaumeter wordt getoond in het cijfer. Het product bestaat hoofdzakelijk uit een metende staaf, een elektronisch compartiment en een niet-contact drijvende bal op de metende staaf. De metende staaf is uitgerust met magnetostrictive draad (golfgeleiderdraad), en de staaf wordt gemaakt van niet-magnetische roestvrij staalbuis, die de golfgeleiderdraad zeer goed beschermt. Wanneer de magnetostrictive niveaumeter werkt, stuurt de impulsgenerator in het elektronische compartiment een beginnende impuls. Wanneer deze beginnende impuls in de golfgeleiderdraad wordt overgebracht, produceert het een roterend magnetisch veld dat in de richting van de golfgeleiderdraad vooruitgaat. Deze mechanische golf verspreidt zich in twee richtingen, de mechanische golf die het eind van de metende staaf wordt geabsorbeerd door de demper, de mechanische golf bereikt dat de reizen terug naar de richting van de elektronische die bak door het mechanisme van de energiebestelwagen in de elektronische bak wordt geïnstalleerd en omgezet in een overeenkomstige huidige impuls wordt ontdekt, en het mechanisme van de energiebestelwagen dan berekent het tijdverschil tussen de twee impulsen om de hoogte van het gemeten vloeibare niveau nauwkeurig te meten.
NYCZ500 Magnetostrictive Vloeibare het Ontwerpeigenschap van de Niveaumeter
1. De bredere toepasselijkheid, een verscheidenheid van sondevormen, een verscheidenheid van vormen van de procesverbinding, een verscheidenheid van productiematerialen, kan aangepast ontwerp zijn;
2. Betrouwbaarheid: Aangezien de magnetostrictive niveaumeter het golfgeleiderprincipe goedkeurt, is er geen mechanisch bewegend deel, zodat is er geen wrijving, geen slijtage. De volledige convertor is ingesloten in een roestvrij staalbuis, en het metings middelgrote niet-contact, het betrouwbare sensorwerk, met lange levensuur.
3. Hoge nauwkeurigheid: Aangezien de magnetostrictive niveaumeter met golfgeleiderimpuls werkt, wordt de gemeten verplaatsing bepaald door de tijd van de beginnende impuls en de beëindigende impuls te meten, zodat is de metingsnauwkeurigheid hoog en de resolutie is beter dan 0.01%FS, die moeilijk is om de nauwkeurigheid met andere sensoren te bereiken.
4. Goede veiligheid: Magnetostrictive niveaumeter heeft hoge explosiebestendige prestaties, intrinsiek brandkast, veilig te gebruiken, vooral geschikt voor de meting van chemische materialen en brandbare vloeistoffen. Geen behoefte om het deksel van de tank te openen wanneer meten, die de onzekerheid van handmeting vermijden.
5. Magnetostrictive niveaumeter is gemakkelijk te installeren en eenvoudig te handhaven: Magnetostrictive niveaumeter is over het algemeen geïnstalleerd door de bestaande opening bij de bovenkant van de tank, vooral geschikt voor de installatie van ondergrondse opslagtanks en tanks reeds in verrichting, en kan geen normale productie tijdens het installatieproces beïnvloeden.
NYCZ500 Magnetostrictive Vloeibare Technische Parameters van de Niveaumeter
Typische toepassing | Vloeibare niveaumeting |
Antennevorm | Sondetype, kabeltype |
Antennemateriaal | 304, (facultatieve) 316L |
Het meten van waaier | 050~5000mm (kabeltype: 25m) |
Metingsnauwkeurigheid | <0.25% (Range<20m) |
Het meten van hoek | 10° |
Voeding | 24VDC (lijn twee, lijn vier), 220VAC |
Procestemperatuur | -40~+200℃ |
Procesdruk | -0.1~10.0MPa |
Procesverbinding | Draad, Flens, (facultatieve) Steun |
Signaaloutput | 4… 20mA/HART/RS485… |
Werkende stroom | 4… 20mA |
Ladingskenmerk | Maximumladingsweerstand 600Ω voor huidige output; maximumladingsweerstand 2mA voor voltageoutput |
Reactietijd | 0.2-5ms |
Beveiligingsniveau | IP65, IP67, (FACULTATIEVE) IP68 |
Explosiebestendige rang | ExiaCT6Ⅱ GA; Exia Ⅱ CT6 GB |
NYCZ500 Magnetostrictive Vloeibaar de Toepassingsgebied van de Niveaumeter
1. De de industriële meting en controle van het gebiedsniveau
2. De meting en de controle van het tankniveau
3. Vloeibare niveaucontrole in chemisch proces
4. Vloeibare niveaucontrole van farmaceutische tank
5. Voedsel en dranktankcontrole
6. Damwaterspiegel controle
7. Drinkwater en behandeling van afvalwater
8. Olie-water interfacemeting en controle
9. Benzinestation metend beheersysteem
10. Andere vloeibare niveaumeting en controle…
