Productdetails:
|
Typische toepassing: | Vloeistof | Vullende vloeistof: | siliconeolie |
---|---|---|---|
Statische druk: | 2.5Mpa | Waaierverhouding: | 100:1 |
Voeding: | 24VDC | Nauwkeurigheidsrang: | 0.5grade, 0.2grade |
Signaaloutput: | Lineaire/vierkantsworteloutput 4-20mA gelijkstroom + HERTsignaal | Diafragmamateriaal: | roestvrij staal 316, Hastelloy C, Monel-legering en tantalium |
Hoog licht: | Slimme Flenstype Vloeibare Niveauzender,24VDC vloeibare Niveauzender,De vloeibare Zender van het Capacitieve weerstandsniveau |

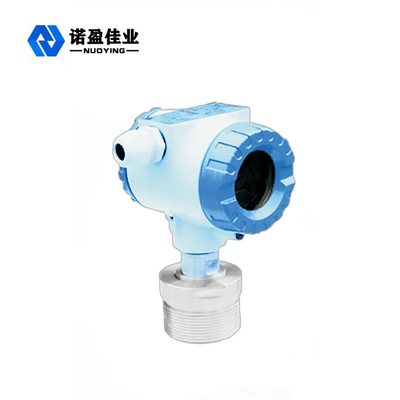

Gemakkelijke Installatie24vdc ny-LT. Flenstype Vloeibare Niveauzender
Ny-LT. Flenstype Vloeibaar Niveauzender het Werk Principe
De druk van het gemeten middel wordt daarin overgebracht aan het centrale metende diafragma door het isolatiediafragma van 8 kamers (voor LT. en van DP/GP verre zenders met 1199, gaat de gemeten druk eerst door het primaire isolatiediafragma en een volledig verzegeld capillair die systeem over met silicone of fluorolie wordt gevuld alvorens wordt overgebracht aan het isolatiediafragma van kamer δ) en de het vullen olie. Behalve de AP type drukzender, de waarvan overkant van het metende diafragma het vacuümreferentiepunt is, is de overkant van het metende diafragma van andere verscheidenheden of de luchtdruk of de lage drukkant van de differentiële druk die worden gemeten. Het metende diafragma is een pre-tensioned elastisch element de waarvan verplaatsing aan de druk van het gemeten middel evenredig is, en de verplaatsing is slechts 0.10mm, en de positie van het metende diafragma wordt ontdekt door de condensator vaste poolplaten aan beide kanten van het. De positie van het metende diafragma wordt ontdekt door de condensator vaste poolplaten aan beide kanten van het. De differentiële capacitieve weerstand van het metende diafragma en de twee condensator vaste poolplaten wordt lineair omgezet in een huidig signaal 4-20mADC met 2 draden door een versterkerkring.
Ny-LT. Flenstype Vloeibare het Ontwerpeigenschap van de Niveauzender
1. Buitengewone metingsprestaties voor druk, differentiële druk, vloeibaar niveau, en stroommeting.
2. Verkleinde (2.4kg) al roestvrij staalflens voor gemakkelijke installatie
3. Procesverbinding compatibel met andere producten voor optimale meting.
4. De enige sensor van de wereld met h-Legering schede (gepatenteerde technologie), het bereiken uitstekende koude en thermische stabiliteit.
5. Slimme zender met computer met 16 bits.
6. Steunenverbetering aan fieldbus en gebiedscontrole gebaseerde technologie.
Ny-LT. Flenstype de Vloeibare Technische Parameters van de Niveauzender
Typische toepassing | vloeistof |
Signaaloutput | Lineaire/vierkantsworteloutput 4-20mA gelijkstroom + HERTsignaal |
Diafragmamateriaal | roestvrij staal 316, Hastelloy C, Monel-legering en tantalium |
Nauwkeurigheidsrang | 0.5grade, 0.2grade |
Voeding | 24VDC |
Vullende vloeistof | Siliconeolie |
Flensverbinding | 316 roestvrij staal, Hastelloy C, Monel-legering |
Lucht/Afvoerkanaalklep | 316 roestvrij staal, Hastelloy C, Monel-legering |
Waaierverhouding | 100:1 |
Statische druk | 2.5MPa |
Beveiligingsniveau | IP65 |
Explosiebestendige rang | Exd ll BT5; (Facultatieve) Exia ll CT5 |
