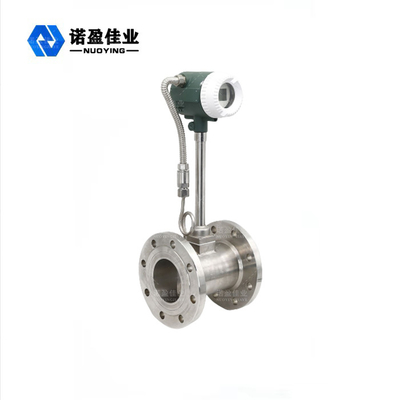

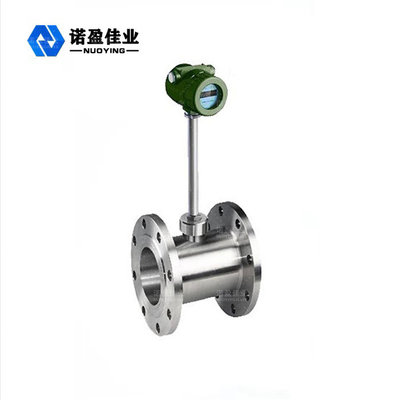

Hoge de Debietmeterinstrumenten NYLU van de Nauwkeurigheids24vdc Explosiebestendige Draaikolk - JB

De hoge Debietmeter van de de Instrumenten nylu-JB Draaikolk van de Metingsnauwkeurigheid 24VDC Explosiebestendige

De draaikolkdebietmeter is gebaseerd op de het Carmen-onderzoek en productie van het draaikolkprincipe, hoofdzakelijk voor de industriële meting van de pijpleidings vloeibare stroom, zoals gas, vloeistof, stoom en andere media. Zijn kenmerken zijn klein drukverlies, een grote waaier, hoge nauwkeurigheid, in het meten van de volumestroom van arbeidsvoorwaarden bijna onafhankelijk van vloeibare dichtheid, druk, temperatuur, viscositeit en andere parameters. Geen beweegbare mechanische gedeelten, zo hoge betrouwbaarheid en laag onderhoud. De instrumentenparameters kunnen na verloop van tijd stabiel zijn. De meter van de draaikolkstroom keurt piezoelectric spanningssensor goed, die hoogst betrouwbaar is en in de werkende temperatuurwaaier van -20℃~+250℃ kan werken. Het heeft analoog standaardsignaal en de digitale output van het impulssignaal, zodat is het gemakkelijk om met digitaal systeem zoals computer worden gebruikt, die een geavanceerd en ideaal meetinstrument is.

Nylu-JB Draaikolkdebietmeter het Werk Principe

De draaikolkdebietmeter wordt ontworpen op het stroomgebied van de draaikolkgenerator, opsporingssonde en het overeenkomstige elektronische schakelschema en andere componenten. Wanneer de vloeibare stromen door de draaikolkgenerator, het twee afwisselende rijen van draaikolken aan beide kanten vormt, is deze draaikolk genoemd geworden Carmen-draaikolkstraat. Strohal, op de theorie van Carmen-draaikolkstraat wordt gebaseerd, stelde voor dat de frequentie van Carmen-draaikolkstraat aan de vloeibare stroomsnelheid evenredig is, en gaf het verband tussen frequentie en stroomsnelheid die: F = St × V/D

F: draaikolkfrequentie (Herz)

v: de gemiddelde stroomsnelheid aan beide kanten van de draaikolkgenerator (m/s)

St: (Constante) Strohalcoëfficiënt

Deze afwisselende draaikolken vormen een reeks van afwisselende negatieve druk, die op de opsporingssonde handelt en een reeks afwisselende elektrosignalen produceert, die worden omgezet, gestalte gegeven en door de voorversterker gestalte gegeven, en toen output een signaal van de impulsfrequentie of standaardsignaal evenredig aan de draaikolksynchronisatie.

Nylu-JB het Ontwerpeigenschap van de Draaikolkdebietmeter

1. Gemakkelijk om eenvoudige structuur, geen bewegende slijtagedelen te installeren.

2. Hoge metingsnauwkeurigheid, hoge betrouwbaarheid, geen behoefte aan zuiveren het ter plaatse.

3. Kan het stroomsignaal van een lange afstand overbrengen, en kan met computer genetwerkt zijn om gecentraliseerd beheer te realiseren.

4. De versterkerraad keurt uniek ontwerp goed en is gemeenschappelijk voor gas en vloeistof.

5. Er zijn analoog standaardsignaal en de digitale output van het impulssignaal, dat gemakkelijk met digitale systemen zoals computers kunnen worden gebruikt.

6. De explosiebestendige instrumenten kunnen in overeenkomstige explosiebestendige plaatsen worden gebruikt.

7. Aangepaste ontwerp en productie volgens klantenvereisten.

Nylu-JB de Technische Parameters van de Draaikolkdebietmeter
