Productdetails:
|
| De methode van de drukextractie: | Standaarddrukextractie C | Nominale druk: | ≤450MPa |
|---|---|---|---|
| Nominale diameter: | DN50~DN2600 | Nauwkeurigheid: | ±1.5%~±2.5% |
| werkende temperatuur: | -200~450℃ | Verbindingsmethode: | Flensverbinding, gelaste verbinding |
| Hoog licht: | De ringvormige Kanaaltype Meter van de Turbinestroom,De Meter van de de Turbinestroom van de openingsplaat DN50,Meter van de structuur de Vloeibare Turbine |
||

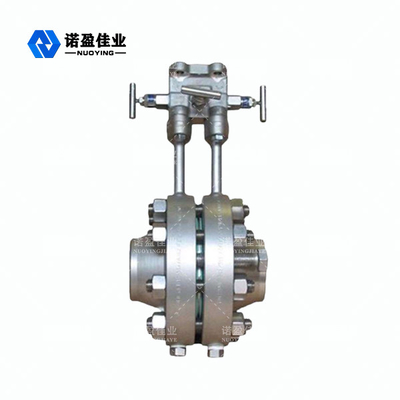

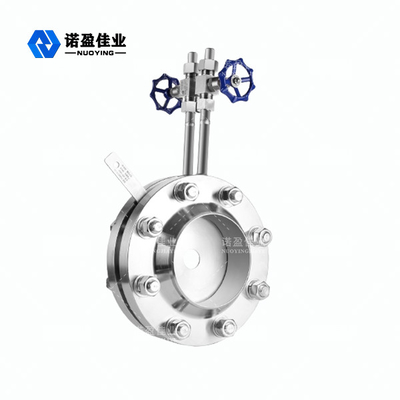

Ringvormige Kanaaltype Structuur Vloeibare nyld-KB Opening Tyoe Ring Plate Flowmeter
Nyld-KB de plaatdebietmeter van de reeks die is de ringvormige opening een throttling stroomsensor op basis van standaardopeningsplaat wordt ontwikkeld, omdat het ringvormige kanaaltype structuur goedkeurt, zodat diverse vuile gemeten media gemakkelijk door de ringvormige spleet tussen de openingsplaat en de pijp kunnen overgaan. Daarom wordt de ringvormige debietmeter van de openingsplaat wijd gebruikt in de stroommeting van vuile media.
Nyld-KB Opening Tyoe Ring Plate Flowmeter Working Principle
De minimumstroomsectie van de cirkeldebietmeter van de openingsplaat is het cirkelgat in het centrum van de plaat, wanneer de vloeistof door het cirkelgat toe te schrijven aan de plotselinge samentrekking van het stroomgebied en versnelling om de stroom te meten, en de minimumstroomsectie van de cirkeldebietmeter van de openingsplaat de buitenrand van de plaat en de binnenmuur van de buis zijn om een cirkel, de vloeistof door de plotselinge samentrekking van het stroomgebied en versnelling te vormen, de vloeistof rond de rand van de cirkelopeningsplaat en de resulterende oppervlaktelaag zal cilindrisch zijn, is het principe van weerstand tegen de vloeistof gelijkaardig, zo de weerstandscoëfficiënt veroorzaakt door cirkelopening is de plaatdebietmeter aan de vloeistof vrij gelijkaardig, wat het voor allebei om een gelijkaardige afvloeiingscoëfficiënt te hebben mogelijk maakt.
Nyld-KB Opening Tyoe Ring Plate Flowmeter Technical Parameters
| De methode van de drukextractie | Standaarddrukextractie C |
| Nominale druk | ≤450MPa |
| Nominale diameter | DN50~DN2600 |
| Nauwkeurigheid | ±1.5%~±2.5% |
| Werkende temperatuur | -200~450℃ |
| Verbindingsmethode | Flensverbinding, gelaste verbinding |
Nyld-KB Opening Tyoe Ring Plate Flowmeter Design Feature
1. Niet alleen kan de stroom van algemene vloeistoffen meten, maar ook kan op vloeistoffen zijn van toepassing geweest die diverse onzuiverheden (zoals stof, opschorting, precipitatie, enz.) bevatten, zoals diverse types van gas hete lucht, rookgas, aardgas, koel doorgevend water, enz.
2. Het meten van verzadigde stoom oververhitte stoom kan de gecondenseerde die opbouw vermijden door stoomonderbreking wordt gevormd, en wanneer de stoom opnieuw wordt verzonden, kan het de nauwkeurige meting snel ingaan. Een andere sectie van het instrumentenlichaam heeft een rechte metende buis, zodat de installatiefouten (zoals excentriciteit, pakkingen die in de pijp plakken) weinig effect op de meting van het instrument wanneer geïnstalleerd op plaats hebben.
3. Gebruikend structuur de van de „gelijke drukring“, wanneer de lengte van de rechte pijpsectie niet long enough is, kan het nog nauwkeurig worden gemeten. Bijvoorbeeld: in stroomafwaarts van een elleboog 90 °, kan de meter 2D lengte voordien hebben; in stroomafwaarts van een elleboog 30 °, kan de meter 0,5 lengte van D voordien hebben.
4. Het gebruiken van de verbinding „van de lassenmethode“, geschikt voor vloeistoffen op hoge temperatuur en hoge druk (zoals oververhitte stoom), lage kosten, het betrouwbare werk, stabiele prestaties.
5. Keur de structuur „van de jasjeisolatie“, geschikt voor gemakkelijke kristallisatie, gemakkelijke verdamping en andere vloeistoffen goed die moeten worden verwarmd of worden gekoeld.
