Differentiële de Stroommeter 2.5MPa DN500 van Venturi van het Druktussenvoegsel - DN2600

Het korte van de de Stabiliteits Grote Differentiële Druk van de Installatiegrootte Goede Tussenvoegsel Venturi

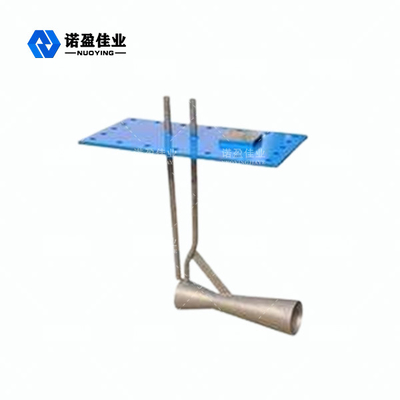

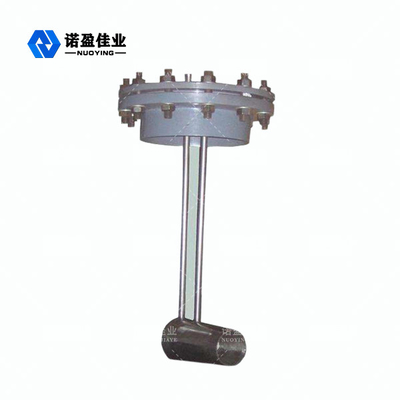

De toevoegingsventuribuis is een kleinere diameter klassieke die venturibuis in het centrum van een cirkelpijp wordt opgenomen. Het verschil tussen de statische druk in de voor rechte pijp en de statische druk in de keel van deze opgenomen pijp wordt gemeten om het stroomtarief te kennen, dat voor het stroomtarief gassen met grotere pijpdiameters (b.v. hoogovengas, rookgas, enz.) kan worden gebruikt.

Tussenvoegsel Venturi die Principe werken

Een apparaat om de differentiële die druk van vloeistoffen te meten, door Italiaanse fysicus G.B. Venturi wordt uitgevonden, vandaar de naam. Een venturibuis is een pijp die de eerste contracten en dan geleidelijk aan uitbreidt. Het drukverschil tussen de inhamsectie en de kleinste sectie wordt gemeten, en het stroomtarief wordt gevonden gebruikend Bernoulli stelling. Venturi-de buis bestaat uit de volgende delen:① inhamsectie: een korte cilindrische sectie, zijn diameter is D; ② samentrekkingssectie: de vorm van een kegelbuis, kegelhoek van ongeveer 21 ° ± 2 °; ③ keel: een korte rechte sectie, diameter van ongeveer 1/3 tot 1/4 D, lengte gelijk aan de diameter van de buis; ④ verspreidingssectie: kegelhoek van 8 ° ~ 15 ° kegelbuis. Van het eind van inhamsectie 0.25 ~ 0.75D aan het eind van een drukring, zijn er minstens vier drukgaten, en drukring aan de drukmaat. Bovendien is er ook een ring die van de multi-openingsdruk tot de manometer op het centrum van de keel leidt. Het drukverschil tussen de inhamsectie en de kleinste sectie (d.w.z. de keelsectie) kan door de schaal van de manometer of door een automatisch registreertoestel worden gemeten.

Het Ontwerpeigenschap van tussenvoegselventuri

1. Korte installatiegrootte, gemakkelijk te installeren en lage kosten.

2. Klein drukverlies, die energie besparen.

3. De goede stabiliteit, kan voor proces controle worden gebruikt.

4. Grote differentiële druk, hoge nauwkeurigheid, brede metende waaier.

5. Goede stabiliteit, met vlotte differentiële drukkenmerken.

6. De brede waaier van gebruik, algemeen gas, rookgas, hoogovengas die meer onzuiverheden, enz. bevatten, gebruik op lange termijn komt niet stagnatiefenomeen voor. Before and after de rechte pijp is de sectie daarna korter dan het standaard throttling apparaat, over 1.5D vóór en 1D.

7. Met online temperatuur en druk self-correcting geïntegreerde structuur.

De Technische Parameters van tussenvoegselventuri
