Productdetails:
|
Machts werkende waaier: | 13~35 VDC | De temperatuur van het sondeproces: | -100°C~800°C |
---|---|---|---|
Stabiliteit: | Geen activiteit, geen gemakkelijk om delen, geen behoefte te dragen schoon te maken, onderhoud, het | Beschermingsklasse: | IP65, IP67, (FACULTATIEVE) IP68 |
Procesverbinding: | (Facultatieve) draad en flens | Explosiebestendige rang: | Exia II CT6 GA, Exd II CT6 GB (zie certificaat voor details) |
Signaaloutput: | 4… 20mA/HART/RS485/Modbus. | Procesdruk: | -0.1 ~1.6MPa, -0,1 ~4.0MPa, -0,1 ~6.3MPa |
Hoog licht: | De intelligente rf-Zender van het Toegangsniveau,35 VDC rf de Zender van het Toegangsniveau,Het Type van gashoudertoegang Niveausensor |

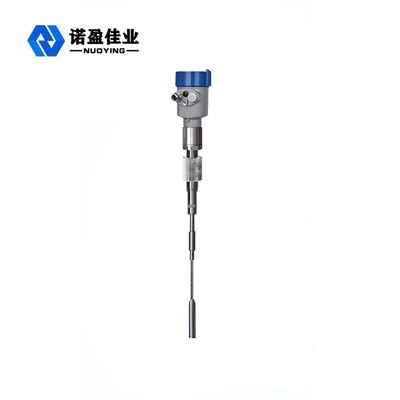

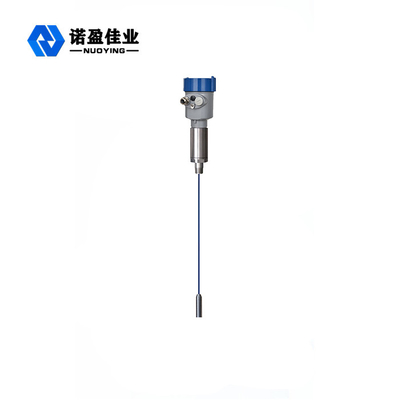

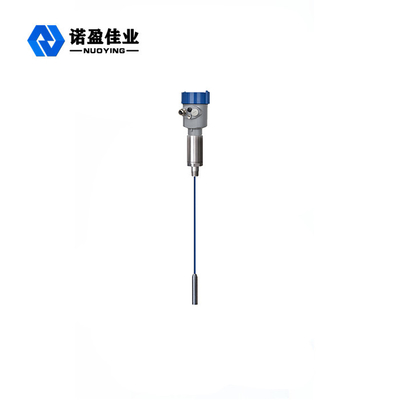

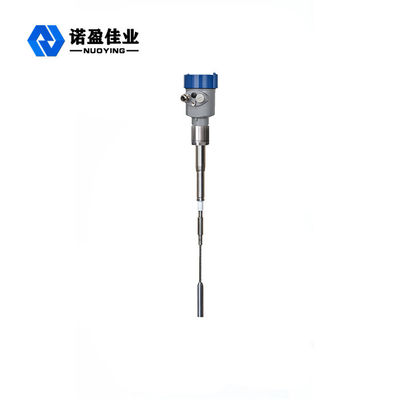

Van het de Toegangsniveau van NYSP Intelligent rf van het de Zender Uniek drijven-Schild de Kringsontwerp
Het het werk Principe van Zender van het de Toegangsniveau van NYSP de Intelligente rf
De het niveaumeter van de radiofrequentietoegang is een ononderbroken die product van de niveaumeting op het principe van radiofrequentietoegang wordt gebaseerd het product de voordelen van hoge stabiliteit, hoge gevoeligheid en brede toepassing heeft. Vergeleken met de traditionele capacitieve niveaumeter, wordt het modulaire ontwerp goedgekeurd om het eenvoudige en geschikte meter plaatsen te bereiken. Zodra het plaatsen wordt voltooid, kan de meter normaal worden gebruikt en onderhoud vrij voor het leven. De gebruikers kunnen de verrichting van materiaal intuïtief begrijpen, en geschikt behandel problemen, in complexe industriële situaties is ook veilig en betrouwbaar.
De de metingstechnologie van de radiofrequentietoegang is een soort de technologie van de niveaumeting met unieke voordelen. Hoewel het concept aan de algemene capacitieve metingstechnologie zeer gelijkaardig is, voegt de rf-toegangstechnologie DrivingShield-kring en bijlkring in de elektronische eenheid toe, zodat kan het de afzonderlijke meting van impedantie realiseren en die capacitieve reactance.according aan de wetten van fysica, de impedantie en de reactantie van om het even welk hangend materiaal zijn gelijk, zodat kan het effect door het hangende materiaal wordt veroorzaakt van de totale productie door de faseverschuiving van de oscillerende kring worden gemeten en worden geëlimineerd.

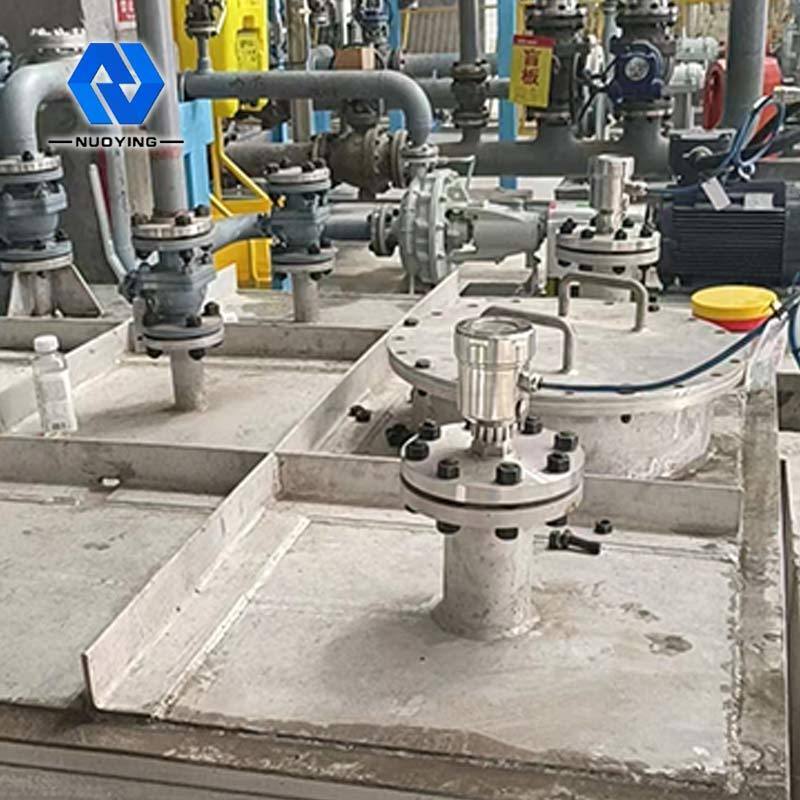

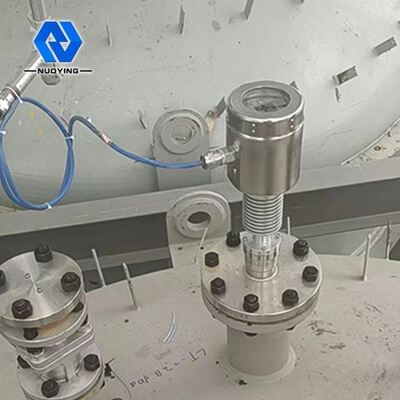

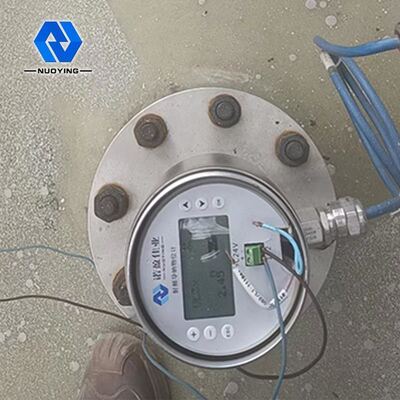

De sonde van de het niveaumeter van de radiofrequentietoegang is geïnstalleerd die in de opslagtank, en de verandering van het radiofrequentiesignaal door de verandering van het niveau wordt veroorzaakt wordt verkregen door de sonde. Het drijven-schildeind van de sonde verhindert de rf-stroom een lijn die door het hangende materiaal te vormen, de nauwkeurigheid van de metermeting verzekeren.

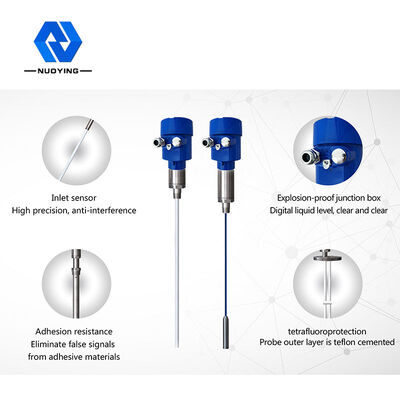

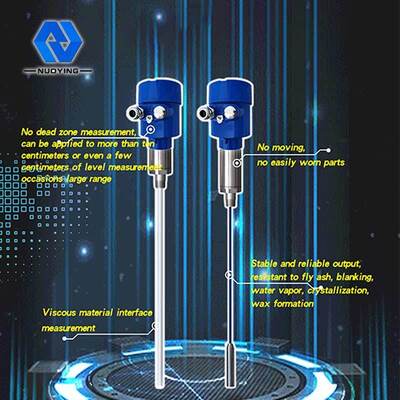

Ontwerpeigenschappen van Zender van het de Toegangsniveau van NYSP de Intelligente rf
◎het anti hangen: het unieke drijfontwerp van de schildkring verbetert de anti het hangen capaciteit
◎voedingwaaier: voeding werkende waaier: 13 ~ 35vdc
◎de temperatuur van het sondeproces: - 100 ℃ ~ 800 ℃
◎Geen dode streekmeting, kan op een grote waaier van de materiële gelegenheden van de niveaumeting van meer dan tien centimeters of zelfs verscheidene centimeters worden toegepast
◎Het maximum die waaier meten kan honderd meters, zelfs honderden meters bereiken
◎De kleverige materiële interfacemeting is een groot voordeel van dit instrument
◎stabiele en betrouwbare output, bestand tegen materiële vliegas, vallen, waterdamp, kristallisatie en was
◎geen beweging, geen delen gemakkelijk te dragen, geen het regelmatige schoonmaken, onderhoud en zuiveren
Technische parameters

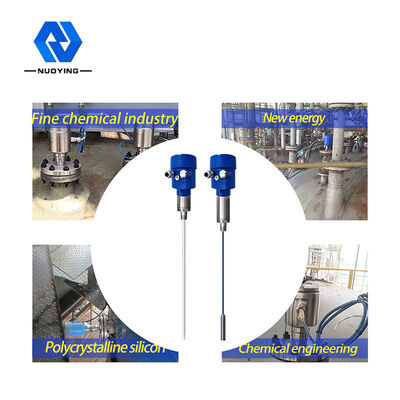

Typische toepassing | Vloeistof (Corrosie, geleidingsvermogen, lage diëlektrische constante, het bewegen, interface, elektrische dehydratie, viscositeit, diep goed, ultra grote waaier en andere gelegenheden) |
Stof (geleidingsvermogen, isolerend poeder, enz.) | |
Vast lichaam (geleidingsvermogen, het isoleren, isolerend vast lichaam met ultrahoge temperatuur, enz.) | |
productmodel
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Antennevorm
|
De zachte kabel, geïsoleerde zachte kabel, isoleerde niet zachte kabel, harde staaf, geïsoleerde harde staaf, geïsoleerde harde staaf op beide einden, cilindrische harde staaf |
Antennemateriaal | PTFE, 304.316 |
het meten van waaier | 3m, 20m (kan diep goed honderden meters meten en kan worden aangepast) |
Golflengte | 635650mm |
Metingsprecisie | 0.05%~0.1%F.S |
Voeding | 24VDC |
signaaloutput |
4… 20mA/HART/RS485/Modbus…. |
Procestemperatuur | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
Procesdruk |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
Procesverbinding | schroefdraad, (verkiesbare) flens |
Elektrointerface | M20*1.5, ½ ″ NPT |
mate van bescherming | IP65, IP67, (VERKIESBARE) IP68 |
Explosiebestendige rang | Exia II CT6 GA, Exd II CT6 GB (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
