Productdetails:
|
Typische toepassing: | Vloeibare niveau en interfacemeting | Productmodellen: | NYCZ500 |
---|---|---|---|

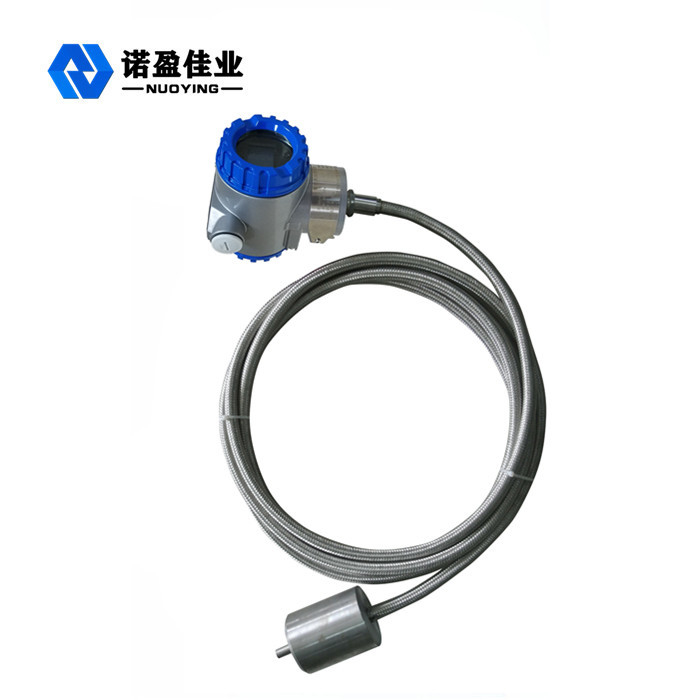

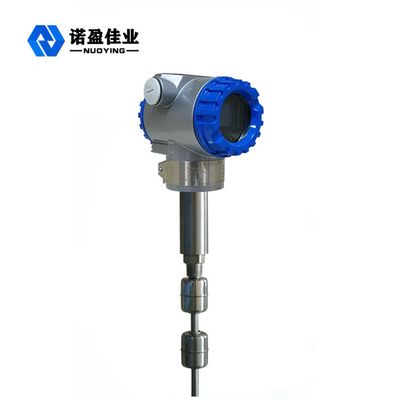

Het type van antennevorm: | kabel、 staaf | Het materiaal van de antennevorm: | 304、 316 |
Nauwkeurigheid van meting: | ±0.5mm | Procesdruk: | -0.1 MPa ~10 |
Procesverbinding: | (facultatieve) flens) | Explosiebestendige rang: | Exia II CT6Ga, Exd II CT6Gb (zie certificaat voor details) |

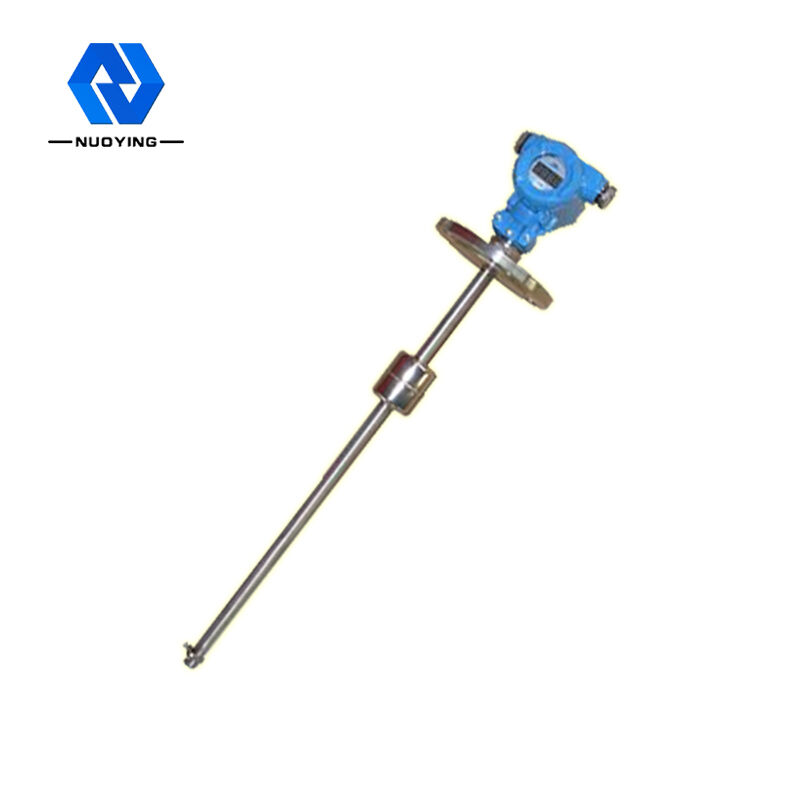

Hoog licht: | Flens Magnetostrictive Vlakke Maat,Rod Type Magnetostrictive Liquid Level-Meter,Magnetostrictive Vloeibare Vlakke Maat 0.5mm |
Hoge de Meter Gemakkelijke Installatie van het Nauwkeurigheids Magnetostrictive Vloeibare Niveau
Het werk Principe van Magnetostrictive Vloeibare Niveaumeter
Wanneer de magnetostrictive vloeibare niveaumeter werkt, stuurt de impulsgenerator in de elektronische kamer een beginnende impuls. Wanneer de beginnende impuls in de golfgeleiderdraad wordt overgebracht, gaat een roterend magnetisch veld vooruit langs de richting van de golfgeleiderdraad wordt geproduceerd. Wanneer het magnetische veld het permanente magnetische veld in de drijvende bal ontmoet, wordt het magnetostrictive effect geproduceerd, veroorzakend de golfgeleiderdraad verdraaien om een mechanische golf met constante snelheid te produceren. Deze mechanische golf verspreidt zich in twee richtingen. De mechanische golf die het eind van de metende staaf bereiken wordt geabsorbeerd door de demper. De mechanische die golf terug naar de richting van de elektronische die bak wordt overgebracht wordt ontdekt door het mechanisme van de energiebestelwagen in de elektronische bak wordt geïnstalleerd en omgezet in overeenkomstige huidige impulsen. Het mechanisme van de energiebestelwagen berekent dan het tijdverschil tussen de twee impulsen om de hoogte van het gemeten vloeibare niveau nauwkeurig te meten.
Ontwerpeigenschap van Magnetostrictive Vloeibare Niveaumeter
◎Bredere toepasselijkheid, met veelvoudige sondevormen, de veelvoudige vormen van de procesverbinding, veelvoudige productiematerialen, en klantgericht ontwerp
◎sterke betrouwbaarheid: aangezien de magnetostrictive vloeibare vlakke maat het golfgeleiderprincipe goedkeurt, is er geen mechanisch beweegbaar deel, zodat zijn er geen wrijving en slijtage. De gehele convertor is ingesloten in een roestvrij staalbuis, die niet-contact met het metende middel is. De sensor werkt en heeft betrouwbaar een lange levensduur
◎hoge nauwkeurigheid: sinds de magnetostrictive vloeibare werken van de niveaumeter met golfgeleiderimpuls, wordt de gemeten verplaatsing bepaald door de tijd van de beginimpuls en de eindimpuls te meten, zodat is de metingsnauwkeurigheid hoog en de resolutie is beter dan 0,01% FS, wat moeilijk om met andere sensoren is te bereiken
◎hoge veiligheid: de magnetostrictive vloeibare niveaumeter heeft hoge explosiebestendige prestaties, intrinsieke veiligheid en explosiebestendig, veilig gebruik, en is vooral geschikt voor de meting van chemische grondstoffen en brandbare vloeistoffen. Er is geen behoefte om de tankdekking tijdens de meting te openen om de onzekerheid van handmeting te vermijden.
◎magnetostrictive vloeibare niveaumeter is gemakkelijk te installeren en gemakkelijk te handhaven: de magnetostrictive vloeibare niveaumeter is over het algemeen geïnstalleerd door de bestaande pijpopening op het mouwloze onderhemd, vooral geschikt voor de installatie van ondergrondse opslagtanks en opslagtanks die in verrichting zijn gezet, en de normale bedrijfsvoering kan niet tijdens het installatieproces worden beïnvloed
Technische parameters van Magnetostrictive Vloeibare Niveaumeter
Typische toepassing | Vloeistof, Interfacemeting |
productmodel |
NYCZ500 |
Antennevorm |
Kabel, pooltype |
Antennemateriaal |
304.316 |
het meten van waaier | 050m~5000mm (kabel: 25m) |
Metingsprecisie | ±0.5mm |
Voeding | 24VDC (lijn twee, lijn vier), 220VAC |
signaaloutput |
4… 20mA/HART/RS485/Modbus… |
Werkende stroom |
4… 20mA |
Ladingskenmerken | Wanneer de stroom output is, is de maximumladingsweerstand 600Ω; Wanneer het voltage output is, is de maximumladingsweerstand 2mA |
Procestemperatuur | -40~+200℃ |
reactietijd | 0.2~5ms |
Procesdruk | -0.1~10.0MPa |
Procesverbinding | schroefdraad, steun, (verkiesbare) flens |
resolutieverhouding | ±1mm |
mate van bescherming | IP65, IP67, (VERKIESBARE) IP68 |
Explosiebestendige rang | Exia II CT6 GA, Exd II CT6 GB (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
