Productdetails:
|
Toepassingen: | vloeistof, interfacemeting | Productmodel: | NYCZ500 |
---|---|---|---|
Antennevorm: | Lijntype, staaftype | Antennemateriaal: | 304, 316 |
Het meten van waaier: | 050~5000mm (kabeltype: 25 meters) | metingsnauwkeurigheid: | ±0.5mm |
Signaaloutput: | 4… 20mA/HART/RS485/Modbus… | ||
Hoog licht: | 20mA chemische Materialen Magnetostrictive Vlakke Maat,Magnetostrictive Vlakke Maat 5000mm,Lijntype Magnetostrictive Vloeibare Vlakke Maat |

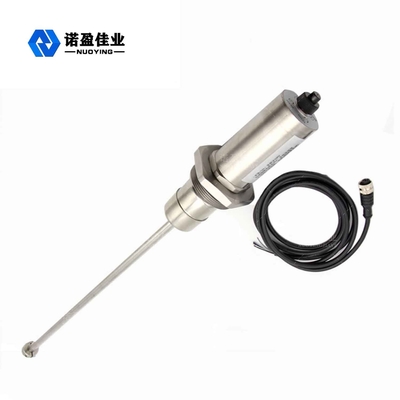

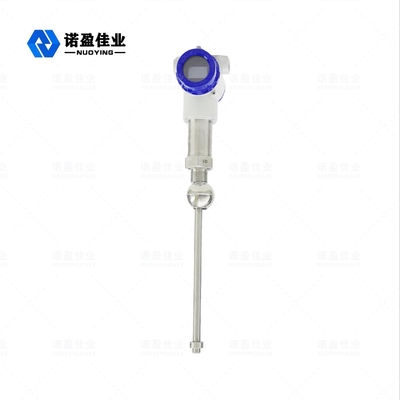

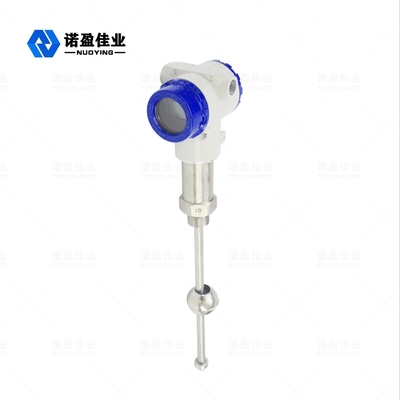

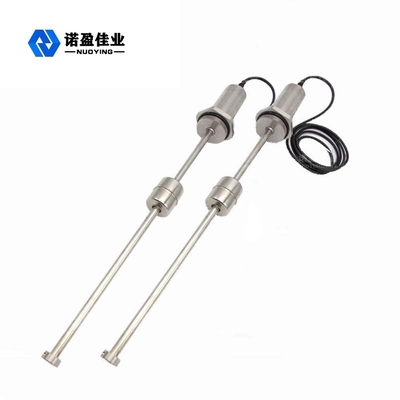

Veiligheid voor de Chemische nauwkeurigheid ±0.5mm van de materialen Magnetostrictive vloeibare vlakke maat
Het werk principe

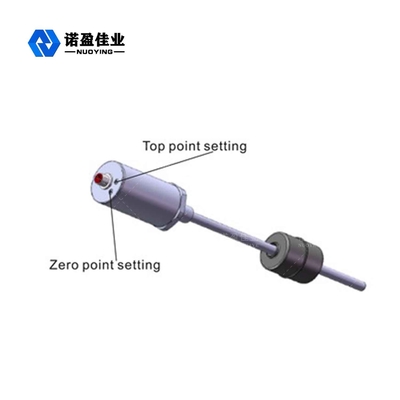

Het het werk principe van de magnetostrictive vlakke maat wordt getoond in het cijfer. De producten zijn hoofdzakelijk samengesteld uit het meten van staaf, elektronisch pakhuis en niet-contact drijvende die bal op de metende staaf wordt geplaatst. De staaf is uitgerust met een magnetostrictive draad (de draad van de golfgids). De staaf wordt gemaakt van niet-magnetische roestvrij staalpijp, die de draad van de golfgids zeer goed beschermt.
Wanneer de magnetostrictive vlakke maat werkt, stuurt de impulsgenerator in de elektronische kamer een eerste impuls, die in de draad wordt overgebracht van de golfgids wanneer dit magnetisch veld het permanente magnetische veld in de drijvende bal ontmoet, het magnetostriction effect wordt geproduceerd, dat de draad van de golfgids maakt een mechanische golf met constante snelheid verdraaien en produceren. De mechanische golftransmissie in beide richtingen, kwam aan het eind van de staaf aan de mechanische golf door de demper wordt geabsorbeerd, terug naar de richting van de mechanische golf het elektronische pakhuis in elektronisch pakhuis werd geïnstalleerd kan waargenomen instellingen opnemen, vertaalt in de overeenkomstige huidige impuls, kan instellingen opnemen om het tijdverschil tussen twee impulsen te berekenen, mat de hoogte van het vloeibare niveau kan nauwkeurig worden gemeten.
Ontwerpeigenschap
* Bredere toepasselijkheid, zijn er een verscheidenheid van sondevormen, een verscheidenheid van vormen van de procesverbinding, een verscheidenheid van productiematerialen, kan aangepast ontwerp zijn.
* Sterke betrouwbaarheid: omdat de magnetostrictive vlakke maat het golfgeleiderprincipe goedkeurt, is er geen mechanisch bewegend deel, zodat zijn er geen wrijving en geen slijtage. De gehele convertor is ingesloten in roestvrij staalbuis, en het metende middel is niet in contact, de sensorwerken betrouwbaar en heeft met lange levensuur.
* Hoge nauwkeurigheid: omdat het magnetostriction vlakke maatwerk met golfgeleiderimpuls, de gemeten verplaatsing door de tijd van beginnende impuls te meten en impuls te beëindigen wordt bepaald, zodat is de metingsnauwkeurigheid hoog, is de resolutie beter dan 0.01%FS, die moeilijk om met andere sensoren is te bereiken.
* Goede veiligheid: De magnetostrictive vlakke maat heeft hoge explosiebestendige prestaties, intrinsiek veilig explosiebestendig, veilig gebruik, vooral geschikt voor de meting van chemische grondstoffen en brandbare vloeistoffen. Het is niet noodzakelijk om het deksel van de tank tijdens meting te openen om de onzekerheid van handmeting te vermijden.
* De magnetostrictive vloeibare niveaumeter is gemakkelijk te installeren en te handhaven: de magnetostrictive vloeibare niveaumeter is over het algemeen geïnstalleerd door de bestaande pijphaven van de tank, vooral geschikt voor de installatie van ondergrondse opslagtank en opslagtank in verrichting, en kan niet de normale productie in het installatieproces beïnvloeden.
Technische parameter
Typische toepassingen | vloeistof, interfacemeting |
Productmodel | NYCZ500 |
Antennevorm | lijntype, staaftype |
Antennemateriaal | 304, 316 |
Het meten van waaier | 050~5000mm (kabeltype: 25 meters) |
Metingsnauwkeurigheid | ±0.5mm |
Voeding | 24 VDC (twee lijnen, vier lijnen), 220 VAC |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Werkende stroom | 4. 20mA |
Ladingskenmerk | huidige output, maximumladingsweerstand 6009; Bij voltageoutput, is de maximumladingsweerstand 2mA |
Procestemperatuur | -40~ +200℃ |
Reactietijd | 0.2~5ms |
Procesdruk | -0.1 aan 10.0MPa |
Procesverbinding | draad, steun, (facultatieve) flens |
beschermingsrang | IP65, IP67, (FACULTATIEVE) IP68 |
Explosiebestendige rang | ExiaCT6Ⅱ GA, Exd Ⅱ CT6Gb (zie certificaat voor details) |
* Opmerkingen: De producten kunnen volgens uw specifieke vereisten worden aangepast!
Voor meer productdetails, gelieve me te contacteren! Dank you~
