Productdetails:
|
Typische toepassing: | vloeibare niveaumeting | Productmodel: | NYUHZ |
---|---|---|---|
Installatievorm: | De partij zette op, opgezette bovenkant | hoofdmateriaal: | 304、 316 |
Het meten van waaier: | 0~6m | Het meten van nauwkeurigheid: | (facultatieve) ±3mm、 ±5mm、 ±10mm、 ±20mm |
Middelgrote dichtheid: | ≥0.425g/cm ³ | Dichtheidsverschil: | ≥0.1g/cm ³ |
Hoog licht: | Het meten van Magnetische het Niveauzender van de Tankklep,Corrosiebestendige Magnetische Klep Vlakke Maat,Vloeibare Magnetische Maatmeter |

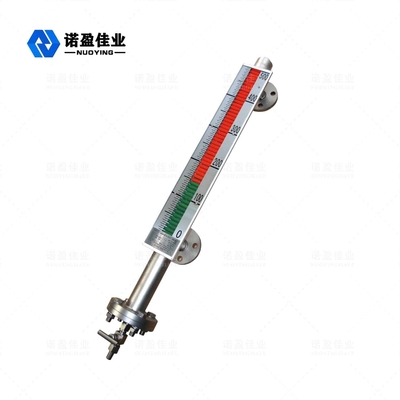

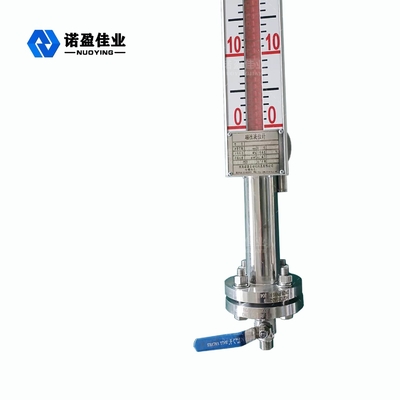

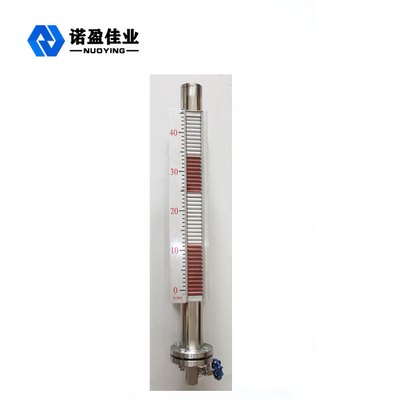

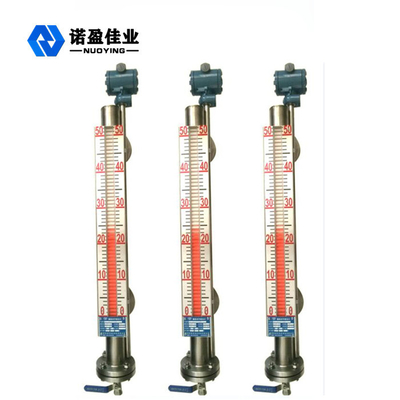

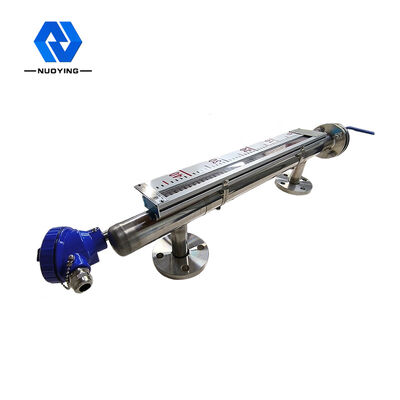

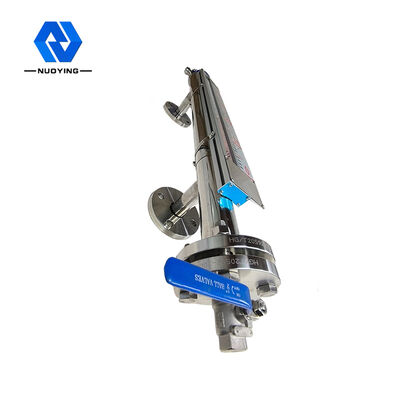

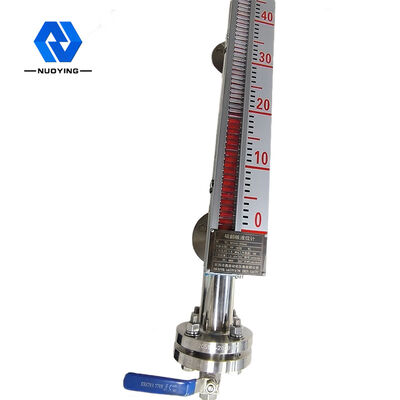

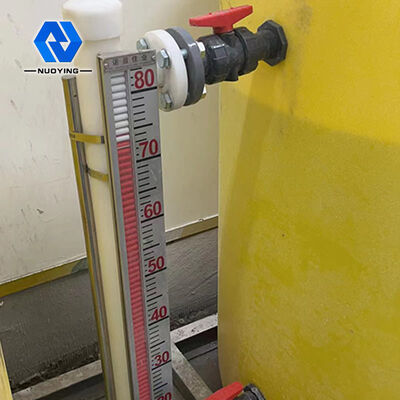

Het meten van het Niveaumeter van de Tank Magnetische Klep voor Vloeibare Corrosiebestendige Gelegenheden
Het werk principe
De magnetische vlakke maat kan voor allerlei toren, tank, tank, sferische container en boiler en andere opsporing van het materiaal middelgrote niveau worden gebruikt. De magnetische vlakke maat kan het hoge verzegelen, lekkagepreventie bereiken en geschikt voor op hoge temperatuur, hoge druk, corrosiebestendige gelegenheden.
De magnetische vlakke maat heeft een holte om de drijvende bal (genoemd de metende buis of de belangrijkste buis) aan te passen, die uit een schakelaar met de container door een flens of andere geschikte verbinding samengesteld is. Volgens het principe van de schakelaar, met de verandering van het vloeibare niveau in de container, zijn de pagina in de holte en het vloeibare niveau in de container van dezelfde hoogte, zodat drijft het de drijvende bal in de holte zich op en neer te bewegen, en stijgingen en valt met het vloeibare niveau in de container. Op dit ogenblik, kunnen wij niet het vloeibare niveau zien, zodat is een magnetische vertoning van de tikkolom geïnstalleerd buiten de holte.
De drijvende bal in vloeistof en maakte deel van het grens geïnstalleerde permanente magneetstaal, wanneer de gemeten vloeibare niveauschommeling van de container, buis van de magnetische ontologie van de vlotter vlakke maat opheft, vlotter in de permanente magneten door magnetische koppeling aan een magnetische kolomindicator, kolomdraai 180 rode uit bestuurder °, wit, wanneer het vloeibare niveau toeneemt, dubbele kolom van wit aan rood, wanneer de vloeibare niveaudalingen, de kolomveranderingen van rood in wit, en de rode en witte verbinding van de indicator de daadwerkelijke hoogte van het vloeibare niveau binnen de container, om een duidelijke aanwijzing van het vloeibare niveau te bereiken is.
1.Vent stop
2.Measuring buis
3.Magnetic tikvertoning
4.Magnetic tikkolom
5.Float
6.Fixed-klem
7.Signage
8.Drain klep
9.Sewage pijp
10.Connection flens
Ontwerpeigenschap
◎Eenvoudige structuur, stevige en betrouwbare, stabiele verrichting.
◎De schaal van de gebiedsvertoning is duidelijk en opvallend en gemakkelijk te lezen.
◎Kan op het niveau van vloeistof met corrosieve, brandbare, giftige, op hoge temperatuur, het bewegen verontreiniging meten en wijzen.

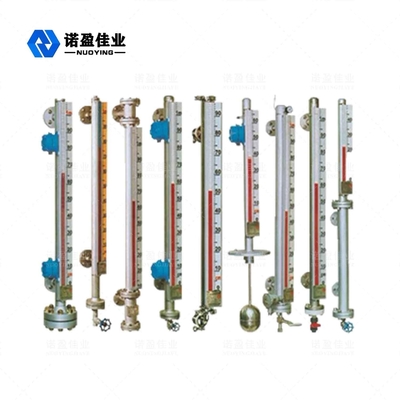

◎Diverse installatievormen en diverse verbindingsvormen kunnen worden geselecteerd.
◎De ontworpen drukwaaier is volledig vacuüm aan 10MPa.
◎De waaier van de ontwerptemperatuur -160~+450℃.
◎Het kan speciaal voor speciale druk en temperatuur worden ontworpen.
Technische parameter
Typische toepassing | Vloeibare niveaumeting |
Productmodel | NYUHZ |
Installatievorm | De partij zette op, opgezette bovenkant |
Hoofdmateriaal | 304.316 |
Het meten van waaier | 0~6m |
Het meten van nauwkeurigheid | ±3mm, ±5mm, ±10mm, (facultatieve) ±20mm |
Middelgrote dichtheid | ≥0.425g/cm ³ |
Dichtheidsverschil | ≥0.1g/cm ³ |
Middelgrote viscositeit | ≤0.4Pa.S |
Controleoutput | 220VAC, 1A |
Breng output over | 4… 20mA (voeding 24VDC) |
Procestemperatuur | -50~+350℃ |
Procesdruk | -0.1~+16MPa |
Procesverbinding | (Facultatieve) flens |
Resolutie | 士 I mm |
Beschermingsklasse | IP65, IP67, (FACULTATIEVE) IP68 |
Explosiebestendige rang | ExiaCT6GaⅡ, Exd Ⅱ CT6Gb (zie het certificaat) |
* Opmerkingen: De producten kunnen volgens uw specifieke vereisten worden aangepast!
Voor meer productdetails, gelieve me te contacteren! Dank you~
