Productdetails:
|
Typische applicatie: | Speciaal voor de Corrosieve Vloeistof van Stronge | product Model: | NYCSUL-501 |
---|---|---|---|
Installatie methode: | Draad, Flens | Meetbereik: | 6m, 20m |
Antennemateriaal: | PTFE, 304, 316 | Procestemperatuur: | -184 ~ +260°C |
Procesdruk: | -0.1 ~ 1.6MPa | signaaloutput: | 4-20 mA /HART/RS485/Modbus |
Hoog licht: | RF-capaciteit Vloeistofniveaumeter,20m Vloeistofniveaumeter,Flens Vloeistof RF-toegangsniveauzender |
HoogStabiliteit en betrouwbaarheid RF-capaciteit VloeistofNiveaumeter voor:Diverse vloeibare toepassingen
Meerdere sondetypes en materialenRF-capaciteit Vloeistofniveaumeter Eenvoudig te installerenOwerkingsprincipe:
Gebaseerd op RF-capaciteitstechnologie.Breng een radiofrequentie aan op de sonde, bepaal de effecten van de omgeving door continue analyse.Omdat elk materiaal zijn eigen diëlektrische constante heeft en ze verschillen van de geleidbaarheid van de lucht.Wanneer de sonde contact maakt met het materiaal, verandert de totale impedantie die wordt weerspiegeld door de kleine capaciteitsverschuiving.Omdat de bekrachtigde sonde en de containerwand samen als een condensator vormen, worden de sonde-isolator en de omringende lucht diëlektrische materialen.Wanneer de lucht (diëlektrische constante is 1,0) wordt vervangen door ander materiaal (diëlektrische constante> 1,0), verandert de verandering van de capaciteitswaarde de impedantie.Dit effect wordt gemeten door het circuit en vervolgens vergeleken met de referentiegegevens die zijn vastgesteld door de gevoeligheidsinstelling (circuit).
Verder kan het, door het toevoegen van Driving-Shield en choppercircuit in RF Admittance-technologie, afzonderlijke meting van impedantie en capaciteit actualiseren.Op deze manier kan de RF-toegangsniveaumeter voorkomen dat deze misleidend is door het ophangen van materiële effecten tijdens het meetproces.Dat zorgt voor de meetnauwkeurigheid.
RF-capaciteit Vloeistofniveaumeter Ontwerpfunctie:
Geïntegreerde modulaire converter en sensor, geen bewegende delen, hoge betrouwbaarheid en sterk anti-interferentievermogen;
Bredere toepasbaarheid, met meerdere sondevormen, meerdere procesverbindingsvormen en meerdere fabricagematerialen, kan ook worden aangepast
Eenvoudig te installeren en te debuggen, gemakkelijk te onderhouden.
RF-capaciteit VloeistofniveaumeterTechnische parameter
Typische applicatie | Vloeistof, speciaal voor Stronge Corrosive Liquid |
product Model | NYDR-3051 |

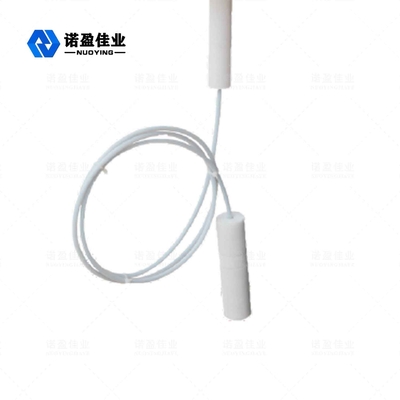

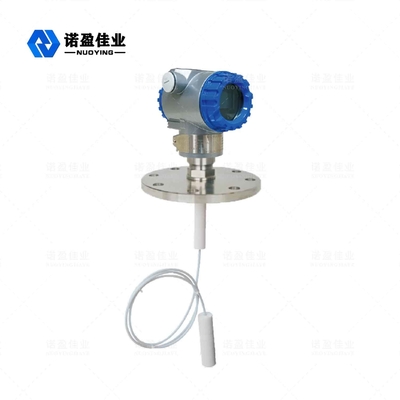

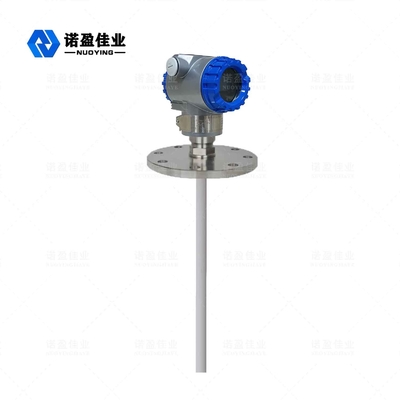

Antennetype: | Zachte kabel, harde staaf. |
Antenne Materiaal: | PTFE, 304, 316 |
Meetbereik | 6m, 20m |
Vertraging | 0 ~ 30s continu Instelbaar |
Procestemperatuur: | -184 ~ +260°C |
Procesdruk | -0.1 ~ 1.6MPa |
Procesverbinding | Draad, Flens |
Elektrische interface | M20 x 1,5,1/2" NPT |
Stroomtoevoer | 24VDC |
Signaaluitgang: | 4-20 mA /HART/RS485/Modbus |
Beschermingsgraad: | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit: | Exia II CT6 Ga, Exd II CT6 Gb (details in certificaat) |

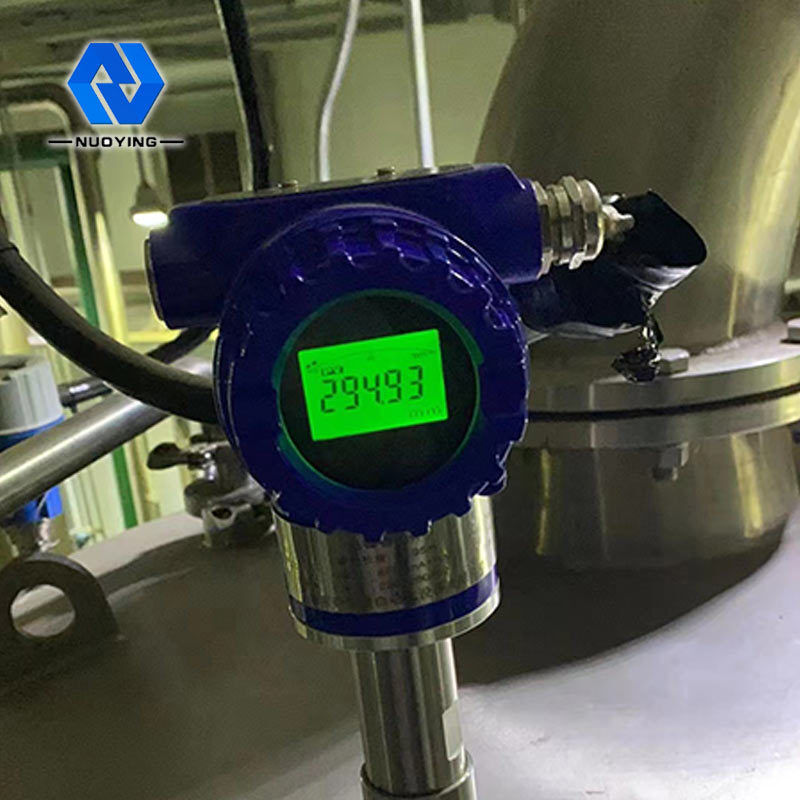

RF-capaciteit VloeistofniveaumeterProduct applicatie
Capacitieve niveaumeter kan worden gebruikt voor continue niveaumeting van bijna alle sterke, zwakke of niet-corrosieve media in open of drukvaten.Op grote schaal gebruikt in: aardolie, chemicaliën, kunstmest, metallurgie, aardgas, elektriciteitscentrales, machines, productie, farmaceutische fabrieken, afvalwaterzuivering, voedsel en andere industriële gelegenheden voor detectie en controle van het vloeistofniveau.
