Productdetails:
|
Typische applicatie: | Vloeistof | product Model: | NYCZ500 |
---|---|---|---|
Installatie methode: | Hoogste-opgezet | Meetbereik: | 050~5000mm (kabeltype: 25m) |
Meetnauwkeurigheid: | +0.5mm | Procestemperatuur: | - omgevingstemperatuur 40~+200 ℃: - 40~+80 ℃ Temperatuurinvloed: ± 0,5 ℃ |
Procesdruk: | -0.1~+10.0MPa | Verbinding: | Draad, Flens, (facultatieve) Steun |
Hoog licht: | Industriële magnetostrictieve niveaumeter,bovenop gemonteerde magnetostrictieve vloeistofniveaumeter |
Bredere toepasbaarheidMagnetostrictieve vloeistofniveaumeter Sterke betrouwbaarheidIndustriële toepassingen
Uitstekende veiligheidMagnetostrictieve vloeistofniveaumeter Eenvoudig te installeren en te onderhoudenOperatie principe

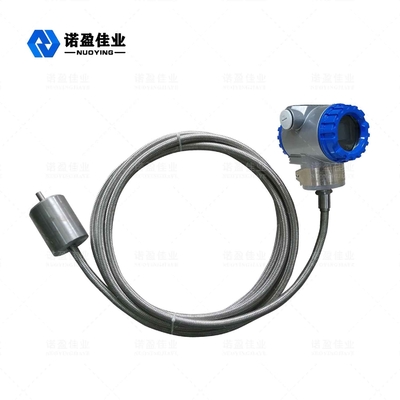

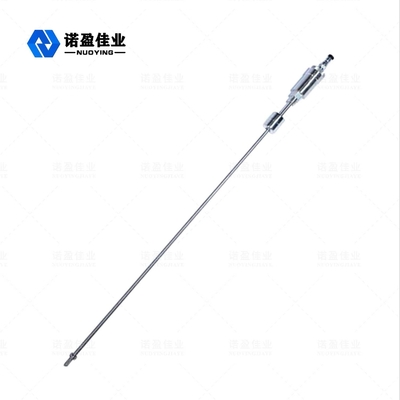

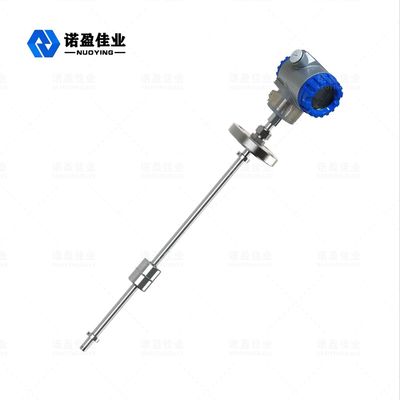

Zoals de afbeelding laat zien, is de magnetostrictieve vloeistofniveaumeter gevormd uit een meetstaaf, een elektronische kamer en een contactloze zwevende kogelhuls op de meetstaaf.
Magnetostrictieve draad (geleidegolfdraad) wordt in de meetstaaf geïnstalleerd.De meetstaaf is gemaakt van niet-magnetische roestvrijstalen buis, die de geleide golfdraad beschermt.Wanneer het instrument werkt, zendt de pulsgenerator in de elektronische kamer een startpuls uit die door de draad zendt, het genereert een bewegend roterend magnetisch veld.Wanneer dit magnetische veld het permanente magnetische veld in de vlotterbal ontmoet, genereert het een magnetostrictief rekeffect, waardoor de geleide golfdraad draait en een mechanische golf met constante snelheid genereert die in twee richtingen uitzendt.De mechanische golf die het uiteinde van de meetstaaf bereikt, wordt door de demper geabsorbeerd.De mechanische golf die terug naar de elektronische kamer zendt, wordt gedetecteerd door het energieopneemapparaat dat in de elektronische kamer is geïnstalleerd en vervolgens omgezet in de overeenkomstige stroompuls.Het energieopneemapparaat berekent het tijdsverschil tussen de twee pulsen om een nauwkeurige meting van het vloeistofniveau te geven.
Magnetostrictieve vloeistofniveaumeterOntwerpfunctie
◎ Bredere toepasbaarheid, met een verscheidenheid aan sondevormen, procesverbindingsvormen en productiematerialen, die kunnen worden aangepast.
◎ Sterke betrouwbaarheid: aangezien de magnetostrictieve vloeistofniveaumeter het golfgeleiderprincipe aanneemt.De gehele converter is ingesloten in een roestvrijstalen buis, die niet in contact staat met het meetmedium.De sensor werkt betrouwbaar en heeft een lange levensduur.
◎ Hoge precisie: omdat magnetostrictieve vloeistofniveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls tijdens het werk te meten, dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0,01% FS, een nauwkeurigheid die moeilijk te bereiken is met andere sensoren.
◎ Uitstekende veiligheid: de magnetostrictieve vloeistofniveaumeter heeft hoge explosieveilige prestaties, is intrinsiek veilig en veilig in gebruik en is bijzonder geschikt voor het meten van chemische grondstoffen en brandbare vloeistoffen.Het is niet nodig om het tankdeksel tijdens de meting te openen om de onzekerheid van handmatige meting te voorkomen.
◎ De magnetostrictieve niveaumeter is eenvoudig te installeren en te onderhouden: de magnetostrictieve niveaumeter wordt over het algemeen geïnstalleerd via de bestaande pijpopening op de tanktop, met name geschikt voor de installatie van ondergrondse opslagtanks en opslagtanks die in gebruik zijn genomen, en kan geen invloed op de normale productie tijdens het installatieproces.
Magnetostrictieve vloeistofniveaumeter Productparameter:
Typische applicatie | vloeistof |
product Model | NYCZ500 |
Materiaal sondestaaf | 304, 316 (optioneel) |
Meetbereik | 0-50~5000mm (kabeltype: 25m) |
Nauwkeurigheid meten | +0,5 mm |
Procestemperatuur: | - 40~+200 ℃ Omgevingstemperatuur: - 40~+80 ℃ Temperatuurinvloed: ± 0,5 ℃ |
Reactietijd | 0.2~5ms |
Procesdruk | - 0.1~+10.0MPa |
Procesverbinding | schroefdraad, flens, beugel (optioneel) |
Elektrische interface | M20 x 1,5, G3/4'' |
Stroomtoevoer | 24VDC, 220VAC (optioneel) |
Signaaluitgang: | 4... 20mA/HART/RS485 |
Ter plaatse weergeven | LCD (optioneel) |
Beschermingsgraad: | IP65 |
Explosieveilige kwaliteit: | Exia II CT6 (details in certificaat) |
Magnetostrictieve vloeistofniveaumeterProduct applicatie
Vloeistofniveaumeting en -regeling op industrieel gebied
Chemisch proces vloeistofniveauregeling Vloeistofniveauregeling van farmaceutische tank
Waterniveaubewaking van de regeldam van de voedsel- en dranktank
Meting en controle van olie-waterinterface voor drinkwater en rioolwaterzuivering
Andere vloeistofniveaumeting en -regeling van meetbeheersysteem in tankstation
