Productdetails:
|
Diameter:: | DN6-DN2000 | Stroomvoorziening:: | 24VDC |
---|---|---|---|
Nauwkeurigheid:: | ±0.2%, ±0.5% | Omgevingstemperatuur:: | -25℃~60℃ |
Sollicitatie:: | Geleidende vloeistof, modder | Signaaloutput:: | 4~20 M A, RS 485, HERT, MODBUS |
beschermingsrang:: | IP65, IP67 | Middelgrote temperatuur:: | - 40℃ ~+ 130℃ |
Hoog licht: | Slurry Type Elektromagnetische Stroomzender,24VDC Elektromagnetische Stroommeter,Anti Interferentie Elektromagnetische Stroommeter |

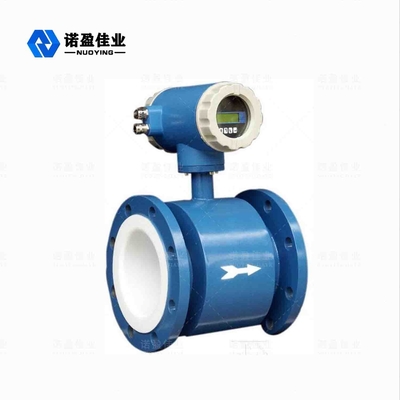

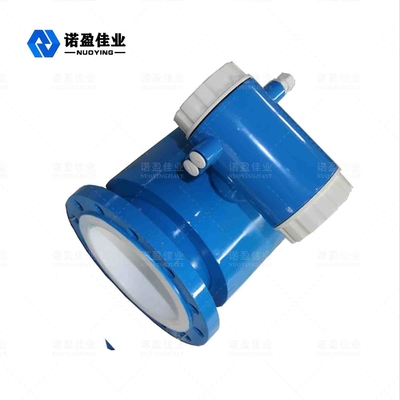

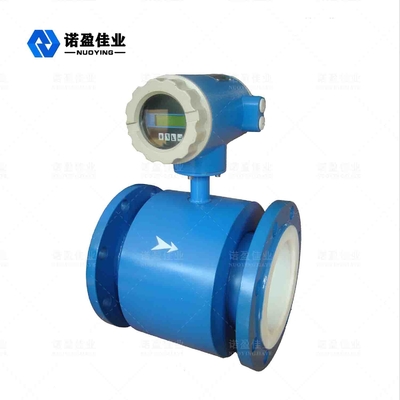

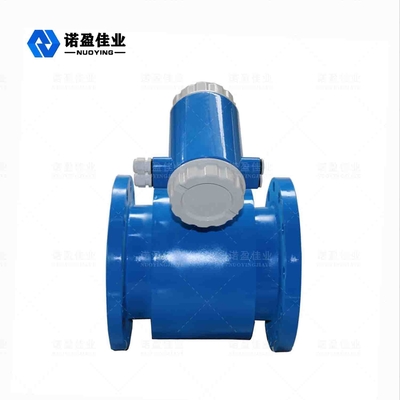

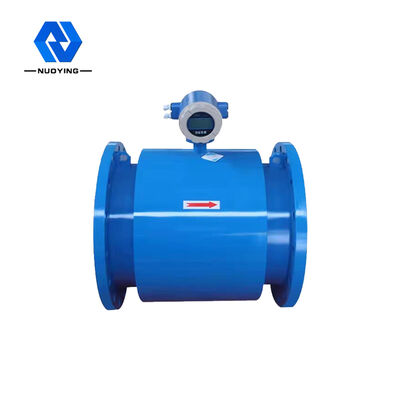

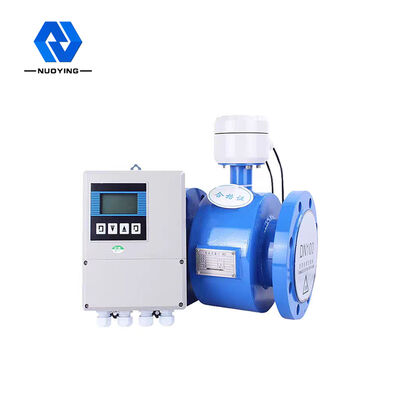

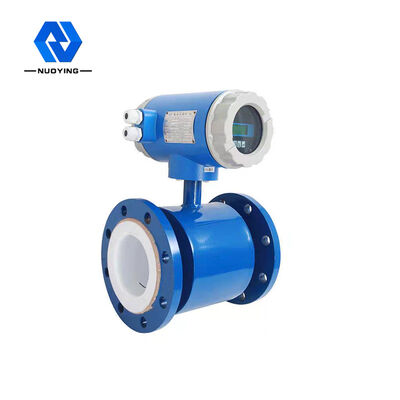

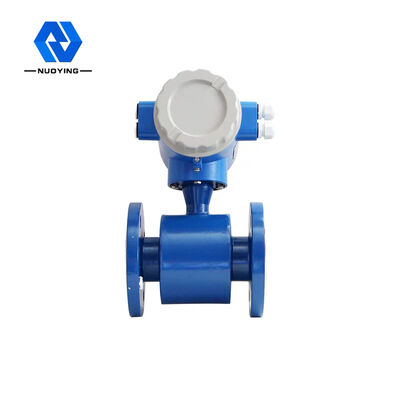

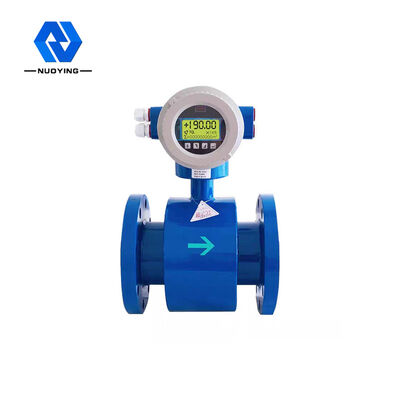

Slurrytype elektromagnetische debietmeter
De elektromagnetische debietmeter van het NYLL-JY slurry-type is een elektromagnetische debietmeter die speciaal is bedoeld voor het meten van slurry, minerale slurry, water en kolenslurrie.Meting met hoge precisie.Het product gebruikt een hoogfrequente of dubbelfrequente excitatiemodus,Brede dekking om te voldoen aan de vereisten van verschillende geleidende vloeistoffen,wat effectief het anti-slurry-geluidssignaalvermogen, de goede stabiliteit, de handige bediening en de meetconcentratie kan oplopen tot 5% ~ 60%.Snelle berekeningssnelheid, sterk anti-interferentievermogen, betrouwbare meting en hoge precisie. Geen weerstandsstroom en actieve delen in de meetleiding, vooral geschikt voor vloeibare en vaste tweefasige stroming, zoals: pulp, modder, minerale slurry, water en meting van kolenslurrie, slurryconcentratie en kwaliteitsverhouding kunnen 40% bereiken, en het gebruikelijke veranderingsbereik is minder dan 5%.
Slurrytype elektromagnetische debietmeter Technische parameters
show | digitale of karakterweergave, totaalbedrag, percentage, alarminformatie, etc. | |
Interne cumulatieve rekenmachine | Voor totale voorwaartse stroom, totale achterwaartse stroom en netto stroom kan een 10-bits cumulatieve berekening worden bereikt. | |
temperatuur- | -25℃~60℃ | |
Beschermingsnorm | IP65 | |
Voedingsspanning |
wisselstroom: AC(100~230)±15%V,47~440Hz, het maximale stroomverbruik is 80W; gelijkstroom: DC11~40V, het maximale stroomverbruik is 80W. |
|
uitgang | Analoge volume-uitgang | Met 4 ~ 20 m A / belastingsweerstand van 650, is de output van de tweerichtingssimulatiehoeveelheid verdeeld in voorwaartse stroom en achterwaartse stroomsimulatiehoeveelheid. |
Dubbele pulsuitgang | Kan de voorwaartse en achterwaartse stroom weerspiegelen, voor 0 ~ 2000 Hz blokgolf of pulssignaal met vaste pulsbreedte. Parameters zoals pulsherhalingsfrequentie, afsnijfrequentie en pulsbreedte zijn allemaal progratisch geprogrammeerd. Frequentie kan worden ingesteld op 1 tot 2000, H z, en elke gehele waarde in het bereik. Wanneer de geïsoleerde uitgangstransistor is ingeschakeld, is de stroom 150 m A en de open spanning < 35 V. | |
Dubbele alarmuitgang | De volgende parameters kunnen worden geprogrammeerd: boven- en onderstroom, detectie luchtverkeersleiding;foutcondities;voorwaartse / achterwaartse stroom;polariteit (open / uit) binnen het opgegeven bereik, puls (frequentie) binnen het opgegeven bereik;pulsafsnijfrequentie, enz. Wanneer de uitgangstransistor die wordt beschermd door de isolatie-uitgang wordt ingeschakeld, is de stroom 150 mA, zodat op dit moment een spanning van 0 V kan worden gegenereerd. Nullastspanning is <35 V. | |
invoer |
Sluit sluiting cumulatieve rekenmachine geïsoleerd van buitenaf. (Opmerking: niet geïsoleerd van puls en alarm) Isolatie in het analoge volume, pulsvolume / alarmsignaal en aarde, de isolatiespanning is DC 500V. | |
configuratie |
De configuratie wordt opgeslagen in een niet-vluchtig geheugen (algemeen beschikbaar voor 10 jaar). De door de gebruiker zelf ingestelde waarden kunnen worden gewijzigd. | |
zelfdiagnose | De converter kan bevestigen dat de hardware normaal is en kan een foutdiagnose stellen, zoals een storing in de spoelaandrijving, enz. | |
Debiet instelling | Debietmeetbereik gelijk aan het maximale debiet (12 m/s) procent, dat kan worden gewijzigd. | |
uitwisselbaarheid |
De converter is volledig uitwisselbaar met de MFD-sensoren van verschillende kaliber. De omvormer kan in het veld worden geconfigureerd. Het vervangen van de omvormer heeft geen invloed op de eigenschappen van het systeem. |
|
Overzicht doos zegel | M 20 * 1.5 Seal sleeve.It kan worden beschreven op de speciale gebruikersvereisten. | |
tijd constant | Allen zijn programmeerbaar van 1 seconde tot 120 seconden. | |
Geeft de richting weer |
Weergaverichting van één lichaamstype: onder de selectie van een geïntegreerde elektromagnetische flowmeter, wordt de door de omvormer weergegeven richting niet gemakkelijk waargenomen vanwege de richting van de pijpleiding, waaraan kan worden voldaan door de weergaverichting te kiezen (d.w.z. horizontaal of verticaal) |
|
classificatie tegen gevaar | Exdmib II CT6 | |
show | Volledige configuratie: technische eenheden zijn optioneel, zoals debietverhouding, debieteenheid, alle output, enz. | |
Detectie luchtverkeersleiding: zorg voor weergave van "0" tijdens luchtverkeersleiding. | ||
Uitwisselbaarheid: De omvormer/sensor is uitwisselbaar zonder dat dit ten koste gaat van de prestaties. | ||
Zelfdiagnose: Zorg ervoor dat de converter en de sensor goed werken. | ||
Testmodus: verschillende uitvoer- en weergavefuncties kunnen worden getest, zelfs zonder dat de sensor is aangesloten. |
