Productdetails:
|
Typische toepassing: | vloeibare niveaumeting | Het meten van Waaier: | 50~5000mm |
---|---|---|---|
Het meten van nauwkeurigheid: | ±1%FS | Statusvertoning: | LCD (OPTINAL) |
Procesverbinding: | flens, (facultatieve) steun | Middelgrote dichtheid: | ≤0.8Pa.s; 3Pa.s |
Explosiebestendige rang: | Exia II CT6 | Procesdruk: | -0.1~2.0MPa |

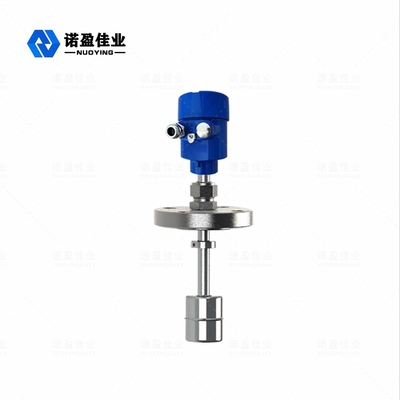

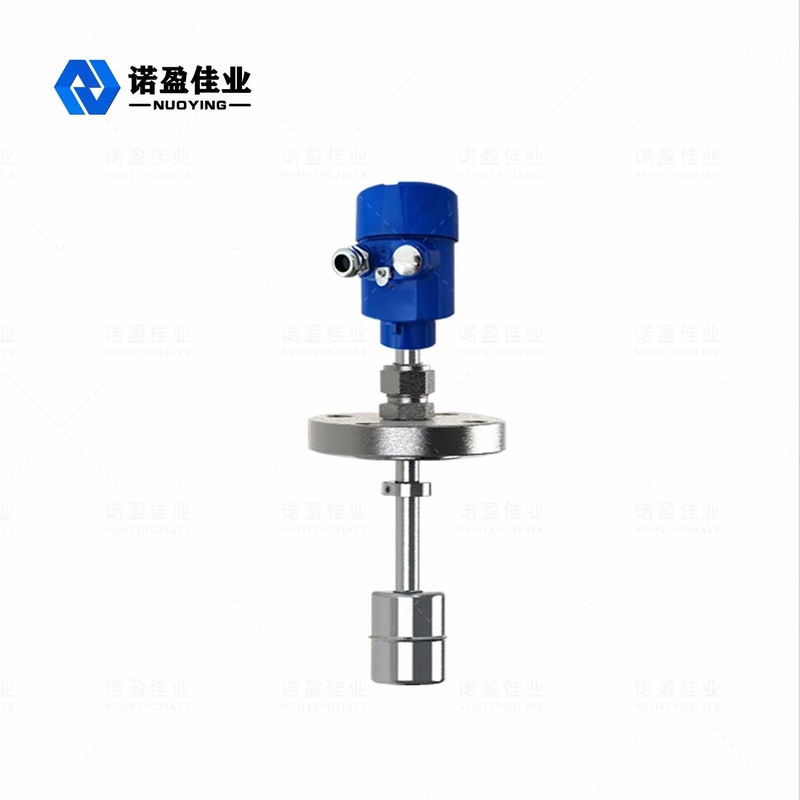

Vloeibare het Niveaumeter van de Metings nycfq-UL Magnetische die Vlotter aan Flens wordt aangesloten
Nycfq-UL Magnetisch de Meter van het Vlotterniveau het Werk Principe
Wanneer de sensor werkt, zal het kringsdeel een impulsstroom op de golfgeleiderdraad opwekken en de stroom die zich langs de golfgeleiderdraad verspreiden zal een impulselektromagnetisch veld rond de golfgeleiderdraad produceren. Een vlotter wordt verstrekt buiten de metende staaf van de sensor die zich boven en beneden alleen de metende staaf met de verandering van vloeibaar niveau kan bewegen. Binnen de vlotter is een reeks permanente magnetische ringen wanneer het gepulseerde huidige magnetische veld het magnetische die ringsveld ontmoet door de vlotter het magnetische veld wordt geproduceerd rond de vlotterveranderingen zodat de draad van de golfgids van magnetostrictive materiaal wordt gemaakt een gewrongen impuls bij de positie van de vlotter produceert. welke terug langs de draad bij een vaste snelheid wordt overgebracht en door de detector ontdekt. Door het tijdverschil tussen de impulsstroom en de torsiegolf te meten kan de positie van de vlotter namelijk de positie van het vloeibare niveau precies worden bepaald.
Nycfq-UL Magnetische de Meter Technische Parameters van het Vlotterniveau
Typische toepassing | Vloeibare niveaumeting |
Het meten van waaier | 50~5000mm |
Het meten van nauwkeurigheid | ±1%FS |
Voeding | 24VDC (15-35V) |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~+130℃ |
Procesdruk | -0.1~2.0MPa |
Middelgrote dichtheid | 500~2000kg/m ³ |
Middelgrote dichtheid | ≤0.8Pa.s; 3Pa.s |
Procesverbinding | flens, (facultatieve) steun |
Statusvertoning | LCD (OPTINAL) |
Beveiligingsniveau | IP65 |
Explosiebestendige rang | Exia II CT6 |
Nycfq-UL de Magnetische Eigenschap van het de Meterontwerp van het Vlotterniveau
1. Eenvoudige structuur, stevige en betrouwbare, stabiele verrichting.
2. De vertoning wijst op het vloeibare niveau in rood, dat intuïtief, opvallend en gemakkelijk is te lezen.
3. Diverse installatievormen en de verbindingsvormen kunnen worden geselecteerd.
4. Grote metende waaier, geen dode hoek in het gehele proces van meting.
5. Continumeting van diverse vloeistoffen evenals op hoge temperatuur, hoge druk, corrosieve en brandbare en explosieve middelgrote niveaus.
