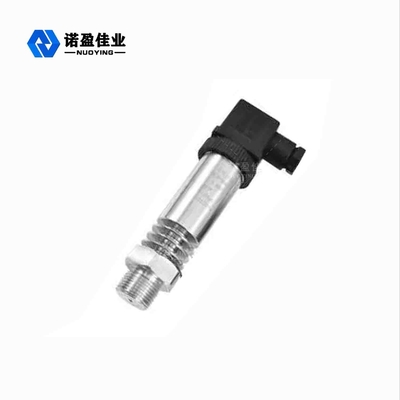

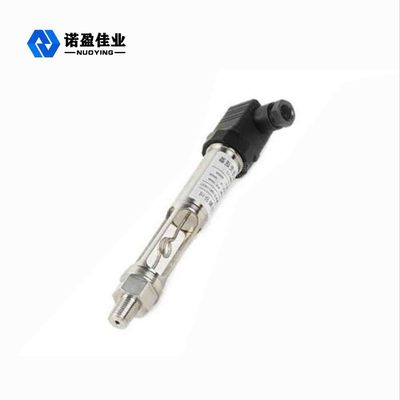

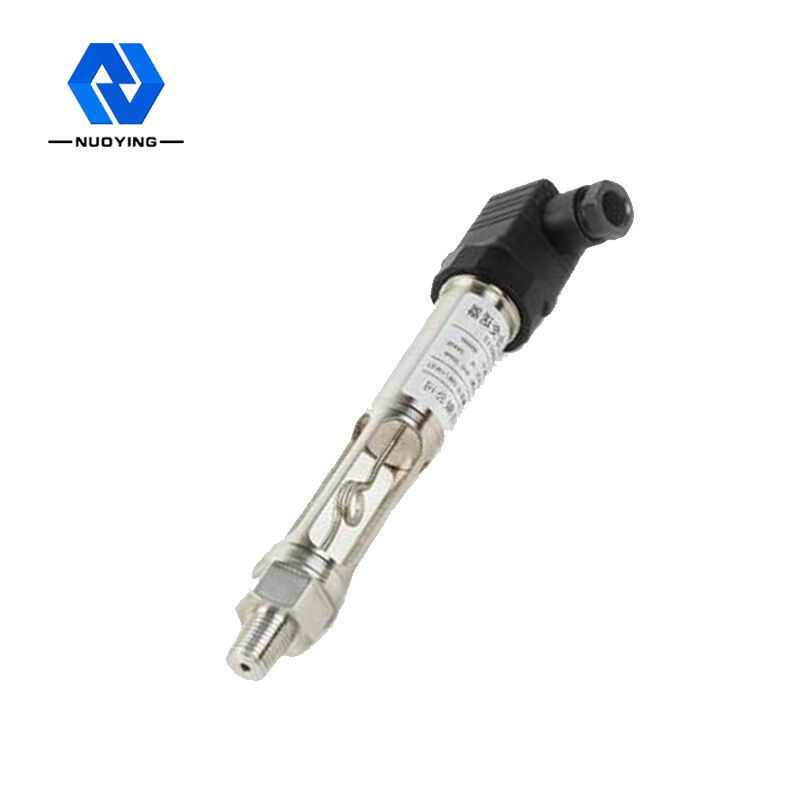

12-36VDC van de de Zenderdraad van de druksensor Sensor de Op hoge temperatuur van de de Flensdruk

Druksensorzender meet de druk van vloeibaar gas en stoom

Druksensorzender

DruksensorzenderWerkingsprincipe

De NP93420-serie is gemaakt door gebruik te maken van het piëzoresistieve effect van halfgeleiders en microbewerkingstechnologie. In de specifieke kristalrichting van de monokristallijne siliciumwafel wordt het proces van lithografie, diffusie en andere halfgeleiders gebruikt om de Wheatstone-brug te vervaardigen om het gevoelige diafragma te vormen, dat enigszins verandert wanneer het wordt blootgesteld aan externe krachten. De weerstand van de brugarm wordt veranderd door de verandering van de soortelijke weerstand, de uitvoer van het excitatiespanningssignaal wordt gewijzigd (het ene paar is groter en het andere is kleiner), na computertemperatuurcompensatie, laserweerstandsaanpassing, signaalversterking en andere verwerkingsmiddelen en strikte assemblagedetectie, kalibratie en andere processen, de productie van een standaard uitgangssignaaldruktransmitter.

DruksensorzenderTechnischParameter

DruksensorzenderSollicitatie

Op grote schaal gebruikt in de aardolie-, chemische industrie, metallurgie, elektrische energie, lichte industrie, bouwmaterialen, medicijnen, milieubescherming, wetenschappelijk onderzoek en andere ondernemingen en instellingen, realiseren zich om de procesvloeistofdruk te testen en is geschikt voor verschillende gelegenheden, omgeving onder alle weersomstandigheden en allerlei soorten corrosieve vloeistoffen.

DruksensorzenderKenmerken

• De output is stabiel, de gevoeligheid is hoog, de invloed van interferentie en ruis is relatief klein, de overeenkomstige kosten van het versterkercircuit worden verlaagd en de resolutie is aanzienlijk verbeterd.
• Speciale V / I-geïntegreerde schakeling, weinig randapparatuur, hoge betrouwbaarheid, eenvoudig onderhoud, eenvoudig, klein volume, licht van gewicht, eenvoudig te installeren en debuggen.
• Spuitgietschaal van aluminiumlegering, isolatie aan drie uiteinden, beschermlaag van elektrostatisch spuitplastic, duurzaam.
• 4-20mA DC tweedraads signaaloverdracht, sterk anti-interferentievermogen, lange transmissieafstand.
• LED, LCD, wijzer drie indicatorkoppen, lezen van de site is erg handig. Kan worden gebruikt voor het meten van viskeuze, kristallijne en corrosieve media.
• Bij gebruik in gevaarlijke en explosieve velden wordt gebruik gemaakt van diffuse siliciumdruktransmitter. Het product heeft de kenmerken van lage stroom, lage spanning en laag stroomverbruik. Het behoort tot een intrinsiek veilig en explosiebestendig product en is uitgerust met een explosiebestendig certificaat.
• Door een reeks beschermende maatregelen aan te nemen, zoals roestvrij staal en een speciale beschermende structuur, en een versterkend circuit ter bescherming tegen blikseminslag, anti-jamming, anti-overspanning, overstroom, enz., Verbetert het het vermogen van betrouwbare afdichting en anticorrosie en anti-ongunstige werkomgeving. Volledig geschikt voor algemene industriële meet- en regelbehoeften.

DruksensorzenderFysieke eigenschappen

• Isoleer membraan: SS316 of keramiek membraan
• Bevochtigde delen: roestvrij staal
• Afdichtingsring: NBR
• Behuizing: aluminiumlegering
• Beplating behuizing: epoxyhars
• Type procesaansluiting: M20×1,5 mannelijk, 1/2NPT mannelijk
• Elektrische aansluiting: kabelgat is 8
