Productdetails:
|
Typische applicatie: | De vloeibare meting van de niveauinterface | Productmodellen: | NYCZ 500 |
---|---|---|---|
Het type van antennevorm: | Kabel | Het materiaal van de antennevorm: | 316 |
Nauwkeurigheid van meting: | ± 0.5mm | Procesdruk: | -0.1 ~10MPa |
Procesverbinding: | Flens | Explosiebestendige rang: | Exia II CT6Ga |

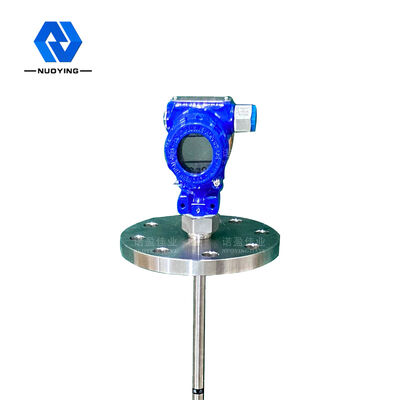

Hoog licht: | Flens magnetostrictieve niveauzender,kabel magnetostrictieve niveaumeter |

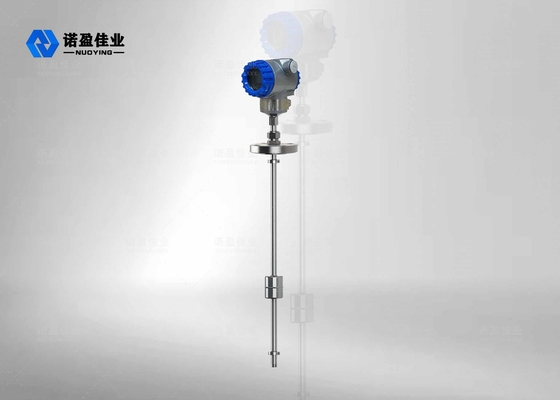

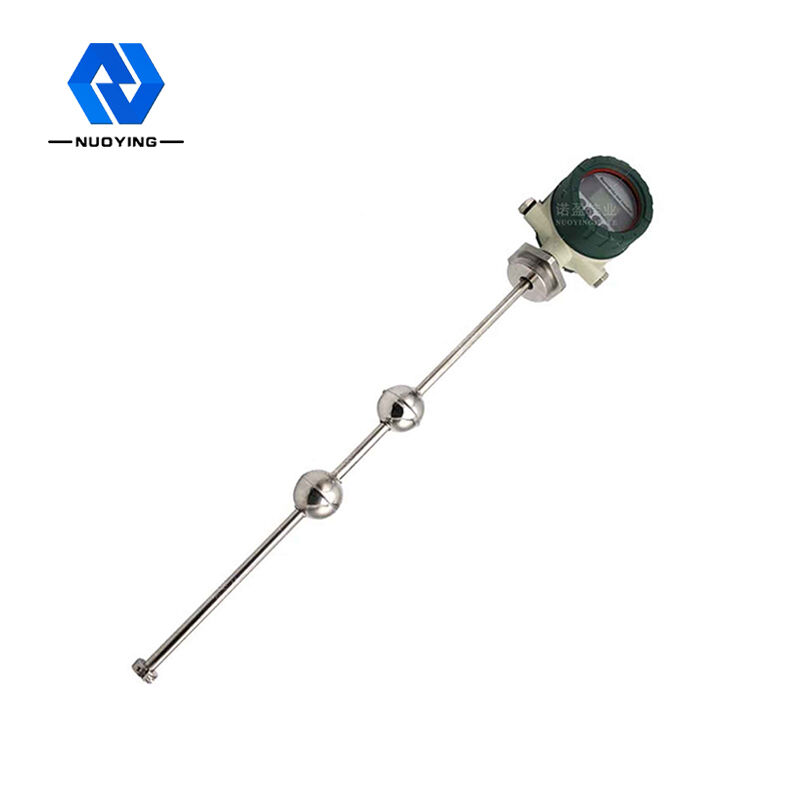

Sterke betrouwbaarheid magnetostrictieve niveaumeter voor vloeibare maatregel
Werkingsprincipe van: Sterke betrouwbaarheid magnetostrictieve niveaumeter voor vloeibare maatregel
Magnetostrictieve vloeistofniveaumeter, elektronisch compartiment geeft een initiële pulsgenerator uit, de initiële puls in de golfgeleiderdraadtransmissie, produceert een roterend magnetisch veld langs de richting van de golfgeleiderdraad, wanneer het magnetische veld met de zwevende bal van permanent magnetisch veld wanneer ze elkaar ontmoetten, magnetostrictief effect, in de twist van de golfgeleiderdraad om een mechanische golf met constante snelheid te produceren.De mechanische golftransmissie in beide richtingen, aangekomen aan het einde van de staaf mechanische golf wordt geabsorbeerd door de demper, terug naar de richting van de mechanische golf elektronische opslagplaats werden geïnstalleerd in elektronische opslagplaats kan waargenomen instellingen oppikken, vertaalt zich in de overeenkomstige stroompuls , kan instellingen ophalen om het tijdsverschil tussen twee pulsen te berekenen, gemeten de hoogte van het vloeistofniveau kan nauwkeurig worden gemeten.
Ontwerpfunctie van Sterke betrouwbaarheid magnetostrictieve niveaumeter voor vloeibare maatregel
◎Bredere toepasbaarheid, met meerdere sondevormen, meerdere procesverbindingsvormen, meerdere productiematerialen en aanpasbaar ontwerp
◎ sterke betrouwbaarheid: aangezien de magnetostrictieve vloeistofniveaumeter het golfgeleiderprincipe aanneemt, is er geen mechanisch beweegbaar onderdeel, dus er is geen wrijving en slijtage.De gehele converter is ingesloten in een roestvrijstalen buis, die niet in contact staat met het meetmedium.De sensor werkt betrouwbaar en heeft een lange levensduur
◎ hoge nauwkeurigheid: aangezien de magnetostrictieve vloeistofniveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls te meten, dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0,01% FS, wat is moeilijk te bereiken met andere sensoren
◎ hoge veiligheid: de magnetostrictieve vloeistofniveaumeter heeft hoge explosieveilige prestaties, intrinsieke veiligheid en explosieveilig, veilig gebruik en is bijzonder geschikt voor het meten van chemische grondstoffen en brandbare vloeistoffen.Het is niet nodig om het tankdeksel te openen tijdens de meting om de onzekerheid van handmatige meting te voorkomen.
◎ magnetostrictieve vloeistofniveaumeter is eenvoudig te installeren en gemakkelijk te onderhouden: de magnetostrictieve vloeistofniveaumeter wordt over het algemeen geïnstalleerd via de bestaande pijpopening op de tanktop, vooral geschikt voor de installatie van ondergrondse opslagtanks en opslagtanks die in gebruik zijn genomen , en de normale werking kan niet worden beïnvloed tijdens het installatieproces
technische parametersvan magnetostrictieve vloeistofniveaumeter
Typische applicatie | Vloeistof, interfacemeting |
product Model |
NYCZ500 |
Antenne vorm |
Kabel, pooltype |
Antenne materiaal: |
304,316 |
meetbereik | 0-50m~5000mm (kabel: 25m) |
Meetnauwkeurigheid: | ±0,5 mm |
Stroomvoorziening | 24VDC (twee lijnen, vier lijnen), 220VAC |
signaaluitgang: |
4...20mA/HART/RS485/Modbus... |
Werkstroom |
4…20mA |
Belastingskenmerken | Wanneer de stroom wordt uitgevoerd, is de maximale belastingsweerstand 600Ω;Wanneer de spanning wordt uitgevoerd, is de maximale belastingsweerstand 2mA |
Procestemperatuur: | -40~+200℃ |
reactietijd | 0.2~5ms |
Procesdruk | -0.1~10.0MPa |
Procesverbinding | schroefdraad, beugel, flens (selecteerbaar) |
resolutieverhouding: | ±1mm |
niveaus van bescherming | IP65,IP67,IP68 (selecteerbaar) |
Explosieveilige kwaliteit | Exia II CT6 Ga,Exd II CT6 Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
