Productdetails:
|
Typische applicatie: | interfacemeting | Productmodellen: | NY CZ500 |
---|---|---|---|
Het type van antennevorm: | Staaf | Het materiaal van de antennevorm: | 304 |
Nauwkeurigheid van meting: | ±0.5 mm | Procesdruk: | -0.1 MPa ~10,0 |
Procesverbinding: | Steun | Explosiebestendige rang: | Exia II CT 6 |
Hoog licht: | 24VDC Magnetostrictieve Vloeistofniveaumeter,Lcd-scherm Magnetostrictieve Vloeistofniveaumeter,Beugel Magnetostrictieve Niveaumeter |

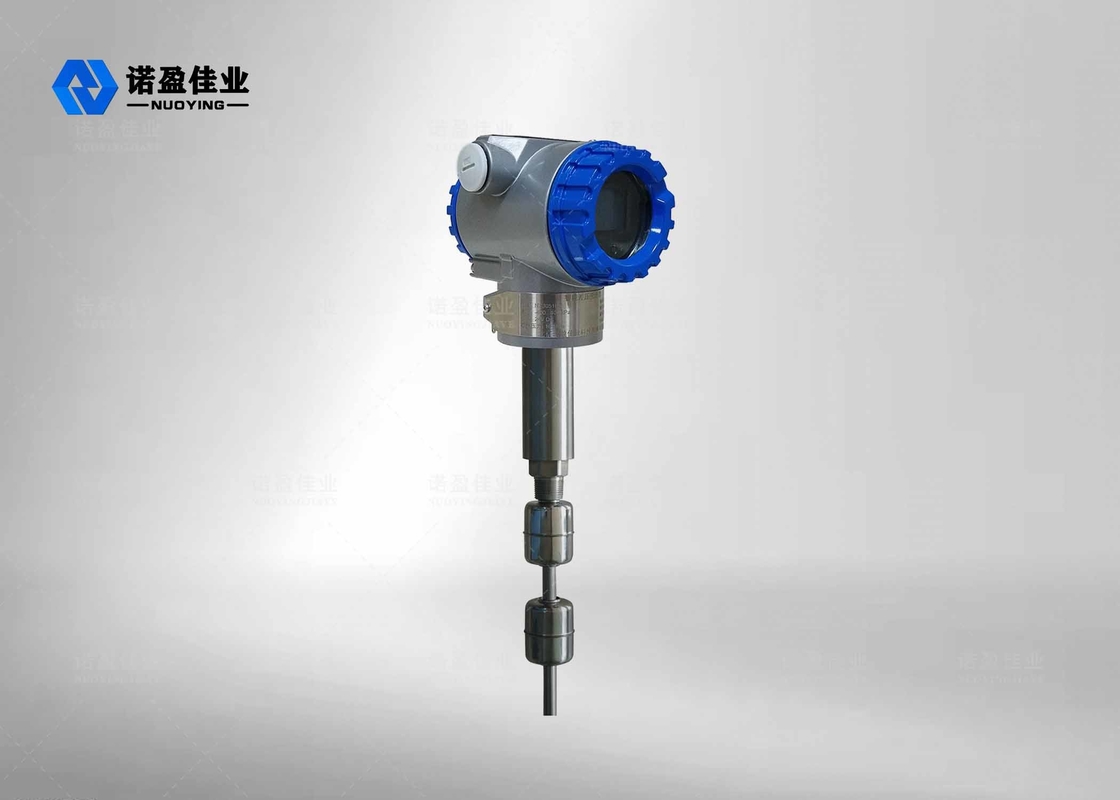

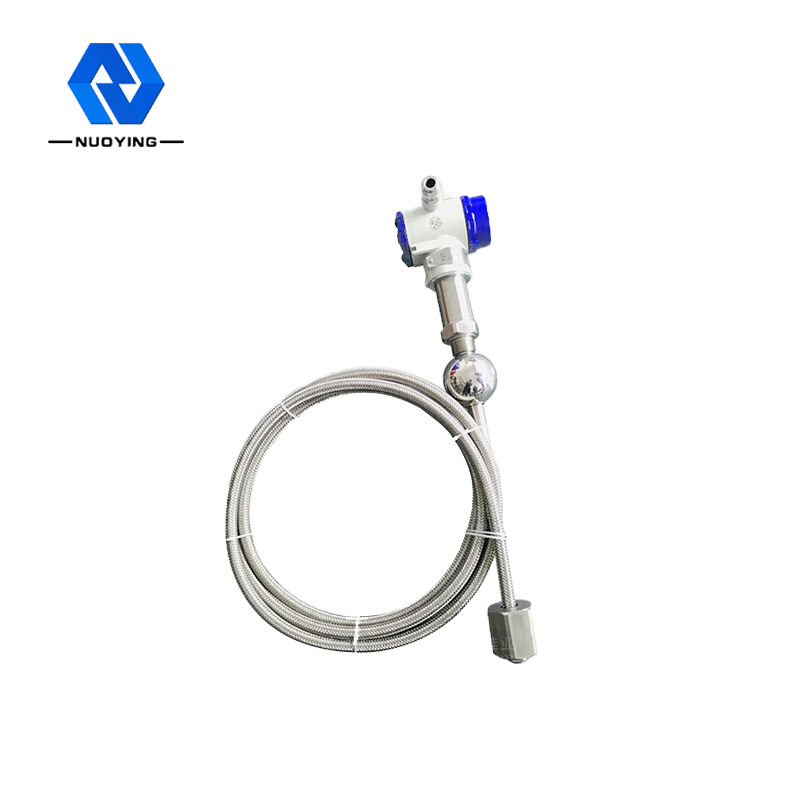

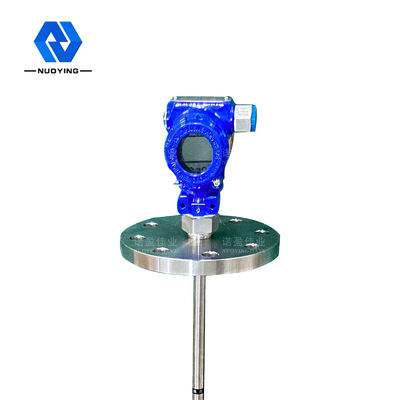

24VDC magnetostrictieve vloeistofniveaumeter met lcd-scherm
Werkingsprincipe van:24VDC magnetostrictieve vloeistofniveaumeter met lcd-scherm
De magnetostrictieve vloeistofniveaumeter bestaat hoofdzakelijk uit drie delen: elektronische zender, zwevende bal en detectiestaaf.Tijdens het werken stijgt of daalt de zwevende bal met het vloeistofniveau langs de leiding.De zwevende bal is voorzien van een permanente magneet en vormt er een magnetisch veld omheen;de elektronische zender zendt periodiek een stroompuls uit, de initiële puls genaamd, die zich langs de magnetostrictieve lijn voortplant.er wordt tijdens de neerwaartse beweging ook een magnetisch veld omheen gegenereerd;op het moment dat de twee magnetische velden elkaar ontmoeten, wordt een torsiekracht gegenereerd, die op de magnetostrictieve lijn inwerkt om een retourpuls te vormen.De puls gaat met een vaste snelheid omhoog en wordt opgevangen door de elektronische zender.Met behulp van het principe van Weidmann-effect (het werkingsprincipe van magnetostrictie), en door middel van moderne geavanceerde elektronische technologie, kan de hoogte van het vloeistofniveau nauwkeurig worden gemeten door het tijdsinterval tussen de initiële puls en de retourpuls te meten.De met deze methode geproduceerde vloeistofniveaumeter is het meest nauwkeurige, eenvoudige, stabiele, betrouwbare en volwassen product op het gebied van vloeistofniveaumeting.Vooral in de gewone omgeving, zoals een klein bereik, normale temperatuur en normale druk, heeft het unieke voordelen en is het onvergelijkbaar met andere meetmethoden.
Ontwerpfunctievan24VDC magnetostrictieve vloeistofniveaumeter met lcd-scherm
Bredere toepasbaarheid, met meerdere sondevormen, meerdere procesverbindingsvormen, meerdere productiematerialen en aanpasbaar ontwerp
sterke betrouwbaarheid: aangezien de magnetostrictieve vloeistofniveaumeter het golfgeleiderprincipe aanneemt, is er geen mechanisch beweegbaar onderdeel, dus er is geen wrijving en slijtage.De gehele converter is ingesloten in een roestvrijstalen buis, die niet in contact staat met het meetmedium.De sensor werkt betrouwbaar en heeft een lange levensduur
hoge nauwkeurigheid: aangezien de magnetostrictieve vloeistofniveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls te meten, dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0,01% FS, wat is moeilijk te bereiken met andere sensoren
hoge veiligheid: de magnetostrictieve vloeistofniveaumeter heeft hoge explosieveilige prestaties, intrinsieke veiligheid en explosieveilig, veilig gebruik en is vooral geschikt voor het meten van chemische grondstoffen en brandbare vloeistoffen.Het is niet nodig om het tankdeksel te openen tijdens de meting om de onzekerheid van handmatige meting te voorkomen.
magnetostrictieve vloeistofniveaumeter is eenvoudig te installeren en gemakkelijk te onderhouden: de magnetostrictieve vloeistofniveaumeter wordt over het algemeen geïnstalleerd via de bestaande pijpopening op de tanktop, met name geschikt voor de installatie van ondergrondse opslagtanks en opslagtanks die in gebruik zijn genomen, en de normale werking kan niet worden beïnvloed tijdens het installatieproces
technische parametersvan24VDC magnetostrictieve vloeistofniveaumeter met lcd-scherm
Typische applicatie | Vloeistof, interfacemeting |
product Model |
NYCZ500 |
Antenne vorm |
Kabel, pooltype |
Antenne materiaal: |
304,316 |
meetbereik | 0-50m~5000mm (kabel: 25m) |
Meetnauwkeurigheid: | ±0,5 mm |
Stroomvoorziening | 24VDC (twee lijnen, vier lijnen), 220VAC |
signaaluitgang: |
4...20mA/HART/RS485/Modbus... |
Werkstroom |
4…20mA |
Belastingskenmerken | Wanneer de stroom wordt uitgevoerd, is de maximale belastingsweerstand 600Ω;Wanneer de spanning wordt uitgevoerd, is de maximale belastingsweerstand 2mA |
Procestemperatuur: | -40~+200℃ |
reactietijd | 0.2~5ms |
Procesdruk | -0.1~10.0MPa |
Procesverbinding | schroefdraad, beugel, flens (selecteerbaar) |
resolutieverhouding: | ±1mm |
niveaus van bescherming | IP65,IP67,IP68 (selecteerbaar) |
Explosieveilige kwaliteit | Exia II CT6 Ga,Exd II CT6 Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
