Productdetails:
|
Typische applicatie: | Vloeistof | Productmodellen: | NYCZ5 00 |
---|---|---|---|
Het type van antennevorm: | Kabeltype | Het materiaal van de antennevorm: | 304 of 316 |
Nauwkeurigheid van meting: | ± 0.5mm | Procesdruk: | -0.1 ~ 10,0 MPa |
Procesverbinding: | (facultatieve) draad | Explosiebestendige rang: | Exia II (facultatieve) CT6 |
Hoog licht: | 20mA magnetostrictieve vloeistofniveaumeter,0.5mm Magnetostrictive Level Gauge |

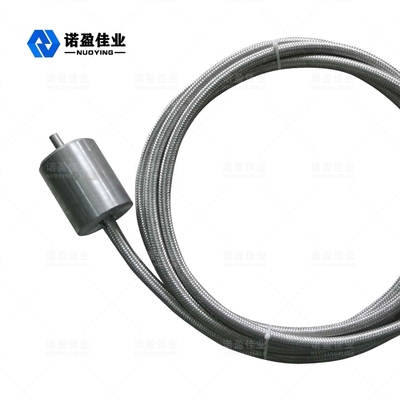

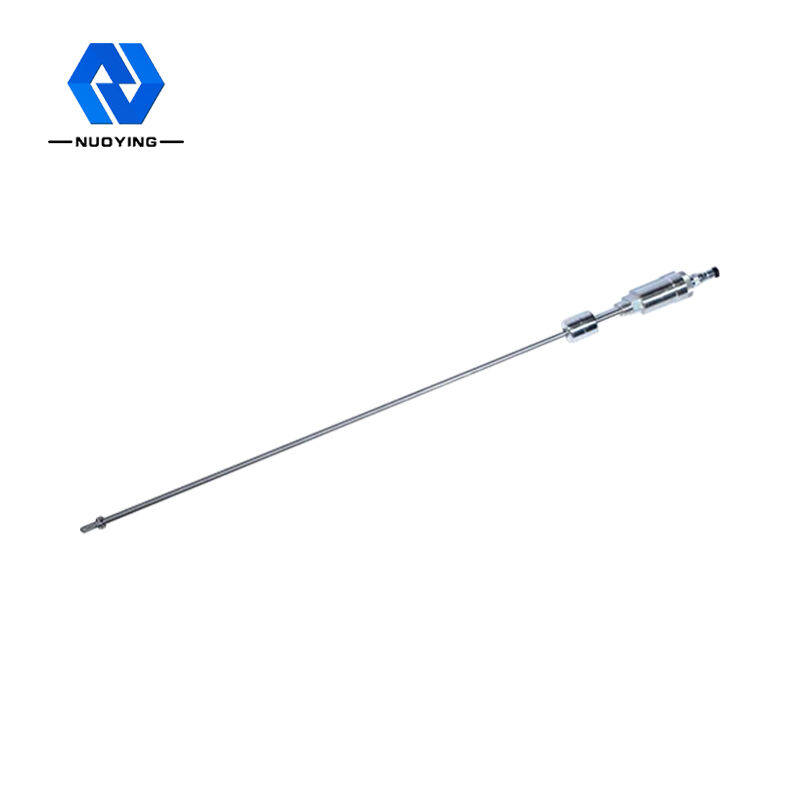

4-20mA magnetostrictieve vloeistofniveaumeter met 0,5 mm hoge nauwkeurigheid
Werkingsprincipe van:4-20mA magnetostrictieve vloeistofniveaumeter met 0,5 mm hoge nauwkeurigheid
Buiten de sensormeetstaaf van de magnetostrictieve vloeistofniveaumeter bevindt zich een vlotter, die met de verandering van het vloeistofniveau langs de meetstaaf op en neer kan bewegen.In de vlotter bevindt zich een set permanente magnetische ringen.Wanneer het magnetische veld van de pulsstroom het magnetische veld van de magnetische ring, gegenereerd door de vlotter, ontmoet, verandert het magnetische veld rond de vlotter zodat de golfgeleiderdraad gemaakt van magnetostrictief materiaal een torsiegolfpuls genereert ter plaatse van de vlotter.De golfgeleiderdraad wordt teruggestuurd en gedetecteerd door het detectiemechanisme.Door het tijdsverschil tussen de pulsstroom en de torsiegolf te meten, kan de positie van de vlotter, dat wil zeggen de positie van het vloeistofoppervlak, nauwkeurig worden bepaald.De technische voordelen van de magnetostrictieve vloeistofniveaumeter: de magnetostrictieve vloeistofniveaumeter is geschikt voor het meten van het vloeistofniveau van het schone vloeistofniveau met hoge precisie-eisen, en de nauwkeurigheid kan 1 mm bereiken en de nauwkeurigheid van het nieuwste product kan 0,1 mm bereiken .Magnetostrictieve niveaumeters kunnen ook worden gebruikt om het grensvlak tussen twee verschillende vloeistoffen te meten.Het explosieveilige ontwerp is geschikt voor gevaarlijke gelegenheden.Het intelligente elektronische circuitontwerp kan het volume berekenen;het enige beweegbare deel is de vlotter en het onderhoud is extreem laag.
Ontwerpfunctievan4-20mA magnetostrictieve vloeistofniveaumeter met 0,5 mm hoge nauwkeurigheid
Bredere toepasbaarheid, met meerdere sondevormen, meerdere procesverbindingsvormen, meerdere productiematerialen en aanpasbaar ontwerp
sterke betrouwbaarheid: aangezien de magnetostrictieve vloeistofniveaumeter het golfgeleiderprincipe aanneemt, is er geen mechanisch beweegbaar onderdeel, dus er is geen wrijving en slijtage.De gehele converter is ingesloten in een roestvrijstalen buis, die niet in contact staat met het meetmedium.De sensor werkt betrouwbaar en heeft een lange levensduur
hoge nauwkeurigheid: aangezien de magnetostrictieve vloeistofniveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls te meten, dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0,01% FS, wat is moeilijk te bereiken met andere sensoren
hoge veiligheid: de magnetostrictieve vloeistofniveaumeter heeft hoge explosieveilige prestaties, intrinsieke veiligheid en explosieveilig, veilig gebruik en is vooral geschikt voor het meten van chemische grondstoffen en brandbare vloeistoffen.Het is niet nodig om het tankdeksel te openen tijdens de meting om de onzekerheid van handmatige meting te voorkomen.
magnetostrictieve vloeistofniveaumeter is eenvoudig te installeren en gemakkelijk te onderhouden: de magnetostrictieve vloeistofniveaumeter wordt over het algemeen geïnstalleerd via de bestaande pijpopening op de tanktop, met name geschikt voor de installatie van ondergrondse opslagtanks en opslagtanks die in gebruik zijn genomen, en de normale werking kan niet worden beïnvloed tijdens het installatieproces
technische parametersvan4-20mA magnetostrictieve vloeistofniveaumeter met 0,5 mm hoge nauwkeurigheid
Typische applicatie | Vloeistof, interfacemeting |
product Model |
NYCZ500 |
Antenne vorm |
Kabel, pooltype |
Antenne materiaal: |
304,316 |
meetbereik | 0-50m~5000mm (kabel: 25m) |
Meetnauwkeurigheid: | ±0,5 mm |
Stroomvoorziening | 24VDC (twee lijnen, vier lijnen), 220VAC |
signaaluitgang: |
4...20mA/HART/RS485/Modbus... |
Werkstroom |
4…20mA |
Belastingskenmerken | Wanneer de stroom wordt uitgevoerd, is de maximale belastingsweerstand 600Ω;Wanneer de spanning wordt uitgevoerd, is de maximale belastingsweerstand 2mA |
Procestemperatuur: | -40~+200℃ |
reactietijd | 0.2~5ms |
Procesdruk | -0.1~10.0MPa |
Procesverbinding | schroefdraad, beugel, flens (selecteerbaar) |
resolutieverhouding: | ±1mm |
niveaus van bescherming | IP65,IP67,IP68 (selecteerbaar) |
Explosieveilige kwaliteit | Exia II CT6 Ga,Exd II CT6 Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
