Productdetails:
|
| Typische applicatie: | Vloeistof of interface | Productmodellen: | Ny-CZ500 |
|---|---|---|---|
| Het type van antennevorm: | kabel of staaftype | Het materiaal van de antennevorm: | 304/316 |
| Nauwkeurigheid van meting: | ± 0,5 mm | Procesdruk: | -0.1 ~ 10.0MPa |
| Procesverbinding: | flens, draad | Explosiebestendige rang: | Exia II (facultatieve) CT6 |
| Hoog licht: | Vloeibare magnetostrictieve niveaumeter 24VDC,draad magnetostrictieve niveaumeter,CZ500 magnetostrictieve niveauzender |
||

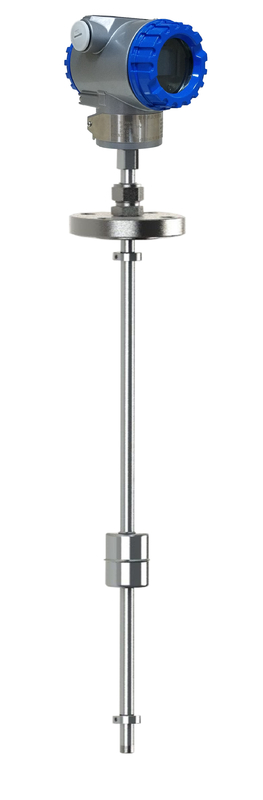

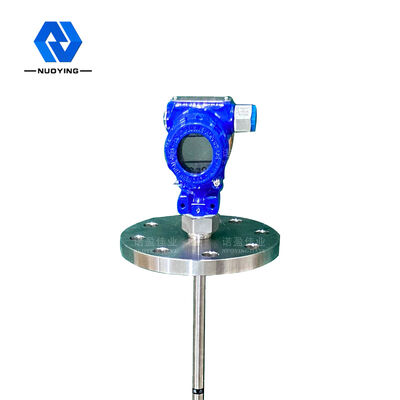

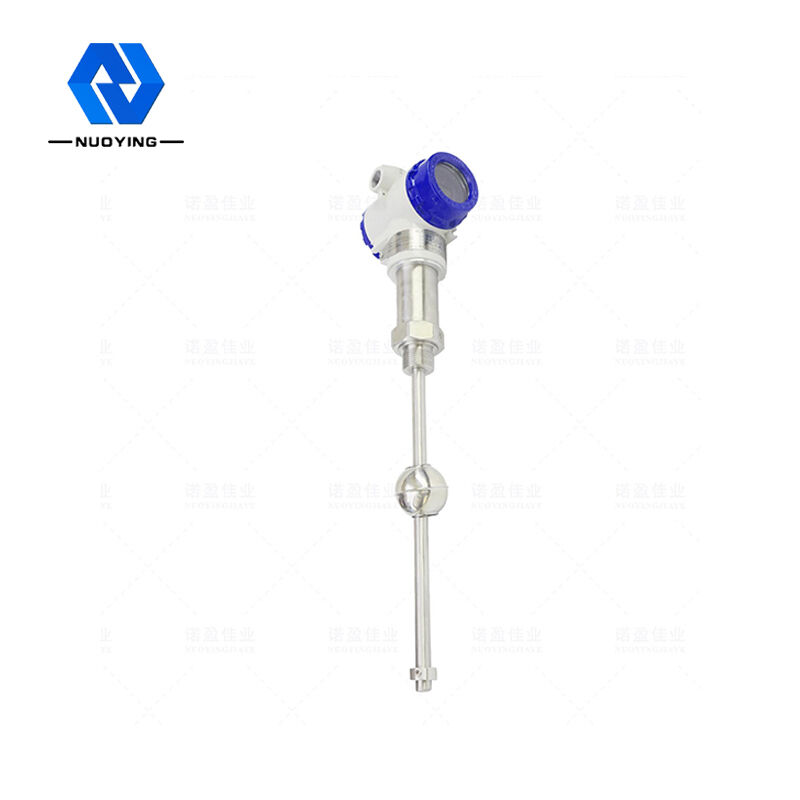

24VDC tweedraads magnetostrictieve niveaumeter voor vloeibare maatregelen
Werkingsprincipe van:24VDC tweedraads magnetostrictieve niveaumeter voor vloeibare maatregelen
De magnetostrictieve niveaumeter bestaat uit drie delen: de detectiestaaf, de schakeleenheid en de vlotter.Tijdens de meting genereert de circuiteenheid een stroompuls die door de magnetostrictieve draad gaat en een ringvormig magnetisch veld genereert.Er is een vlotter buiten de detectiestaaf en de vlotter beweegt op en neer langs de detectiestaaf met de verandering van het vloeistofniveau.Doordat er een set permanente magneten in de vlotter is geïnstalleerd, genereert de vlotter tegelijkertijd een magnetisch veld.Wanneer het huidige magnetische veld het magnetische float-veld ontmoet, wordt een "draai"-puls of "retour"-puls gegenereerd.Zet het tijdsverschil tussen de "retour"-puls en de huidige puls om in een pulssignaal, om de werkelijke positie van de vlotter te berekenen en het vloeistofniveau te meten.
Ontwerpfunctievan 24VDC tweedraads magnetostrictieve niveaumeter voor vloeibare maatregelen
Bredere toepasbaarheid, met meerdere sondevormen, meerdere procesverbindingsvormen, meerdere productiematerialen en aanpasbaar ontwerp
sterke betrouwbaarheid: aangezien de magnetostrictieve vloeistofniveaumeter het golfgeleiderprincipe aanneemt, is er geen mechanisch beweegbaar onderdeel, dus er is geen wrijving en slijtage.De gehele converter is ingesloten in een roestvrijstalen buis, die niet in contact staat met het meetmedium.De sensor werkt betrouwbaar en heeft een lange levensduur
hoge nauwkeurigheid: aangezien de magnetostrictieve vloeistofniveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls te meten, dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0,01% FS, wat is moeilijk te bereiken met andere sensoren
hoge veiligheid: de magnetostrictieve vloeistofniveaumeter heeft hoge explosieveilige prestaties, intrinsieke veiligheid en explosieveilig, veilig gebruik en is vooral geschikt voor het meten van chemische grondstoffen en brandbare vloeistoffen.Het is niet nodig om het tankdeksel te openen tijdens de meting om de onzekerheid van handmatige meting te voorkomen.
magnetostrictieve vloeistofniveaumeter is eenvoudig te installeren en gemakkelijk te onderhouden: de magnetostrictieve vloeistofniveaumeter wordt over het algemeen geïnstalleerd via de bestaande pijpopening op de tanktop, met name geschikt voor de installatie van ondergrondse opslagtanks en opslagtanks die in gebruik zijn genomen, en de normale werking kan niet worden beïnvloed tijdens het installatieproces
technische parametersvan4-20mA magnetostrictieve vloeistofniveaumeter met 0,5 mm hoge nauwkeurigheid
| Typische applicatie | Vloeistof, interfacemeting |
|
product Model |
NYCZ500 |
|
Antenne vorm |
Kabel, pooltype |
|
Antenne materiaal: |
304,316 |
| meetbereik | 0-50m~5000mm (kabel: 25m) |
| Meetnauwkeurigheid: | ±0,5 mm |
| Stroomvoorziening | 24VDC (twee lijnen, vier lijnen), 220VAC |
|
signaaluitgang: |
4...20mA/HART/RS485/Modbus... |
| Werkstroom |
4…20mA |
| Belastingskenmerken | Wanneer de stroom wordt uitgevoerd, is de maximale belastingsweerstand 600Ω;Wanneer de spanning wordt uitgevoerd, is de maximale belastingsweerstand 2mA |
| Procestemperatuur: | -40~+200℃ |
| reactietijd | 0.2~5ms |
| Procesdruk | -0.1~10.0MPa |
| Procesverbinding | schroefdraad, beugel, flens (selecteerbaar) |
| resolutieverhouding: | ±1mm |
| niveaus van bescherming | IP65,IP67,IP68 (selecteerbaar) |
| Explosieveilige kwaliteit | Exia II CT6 Ga,Exd II CT6 Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
