Productdetails:
|
| Stroom Rate Range: | 0.5-10m/s | Nominale diameter: | 15~800mm |
|---|---|---|---|
| Omgevingstemperatuur: | -25℃ - +120℃ | Beschermingsgraad:: | IP68, IP65 |
| Nauwkeurigheid: | ±0.5%R, ±1%R (onder DN200) | signaaloutput: | 4-20ma |
| omringende vochtigheid: | 5%~95% | Afzonderlijk type: | PTFE (PFA) |
| Hoog licht: | 2.5Mpa Elektromagnetische Waterstroommeter,NYLL-CH Elektromagnetische Waterstroommeter,1.6MPa Elektromagnetische Stroommeter |
||

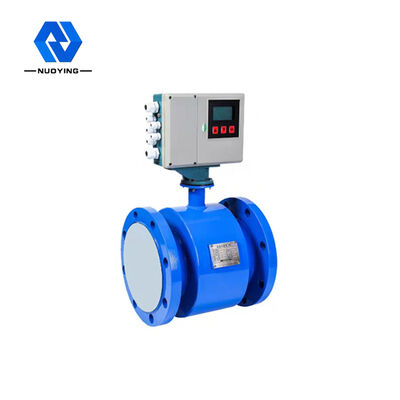

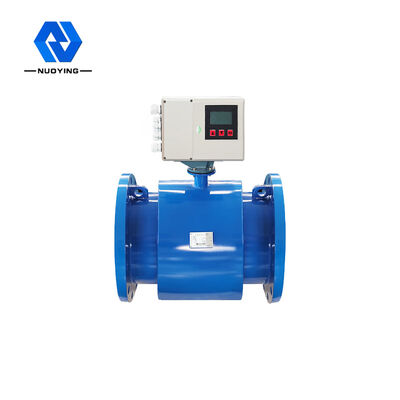

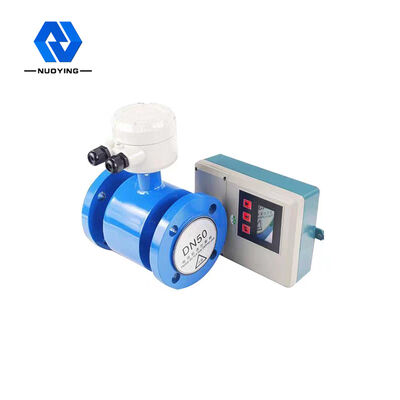

NYLL-CH 1.6MPa 2.5Mpa Mag Waterstroommeter Nominale diameter Elektromagnetisch

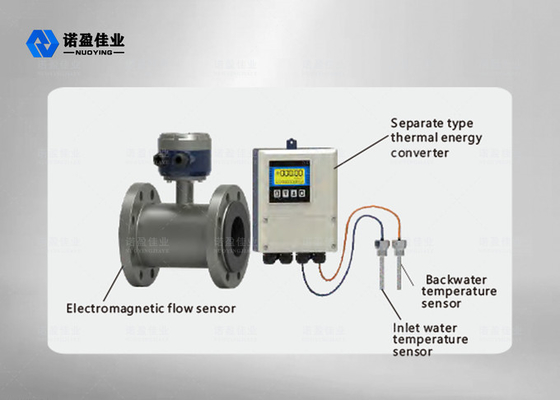

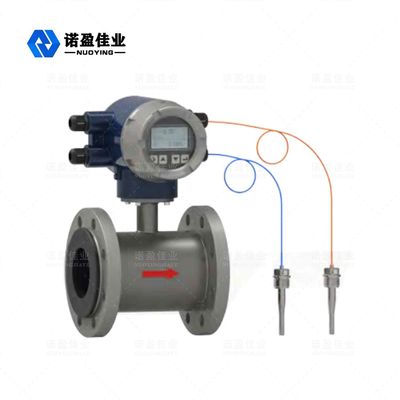

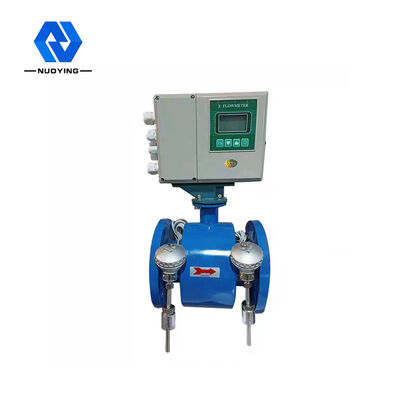

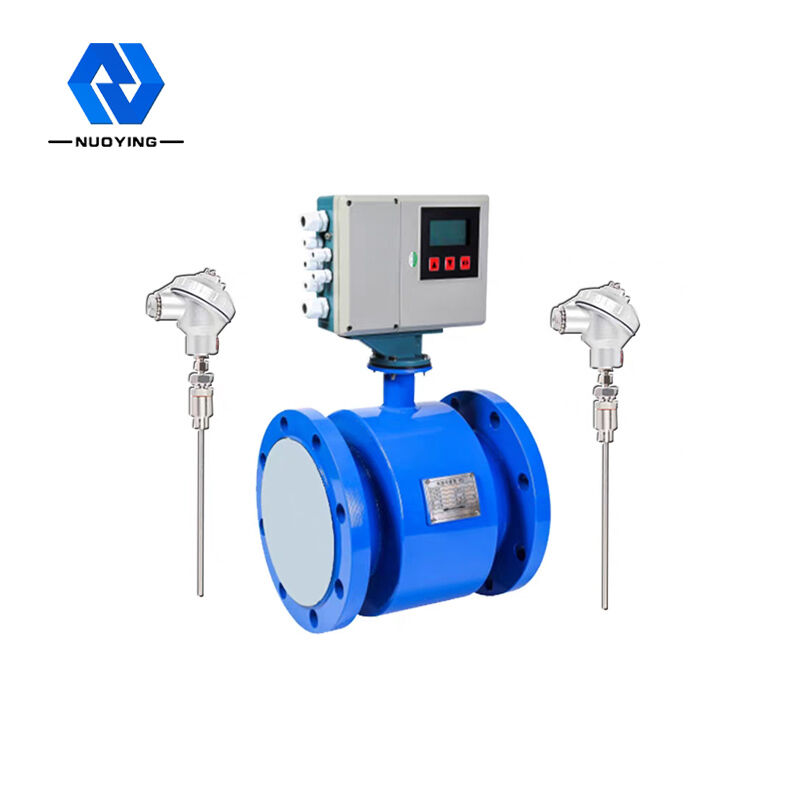

NYLL-CH elektromagnetische warmtemeterr
De NYLL-CH elektromagnetische warmtemeter is ontworpen voor de speciale toepassing van een intelligent gebouw gedistribueerd energie- en warmtewisselaarstation, dat direct stroming en koude en warmte kan meten.Het heeft geen extra stroomtotalisator en Pt1000 nodig.Het is eenvoudig te installeren met lage kosten.De elektromagnetische stroomsensor wordt gebruikt als een elektromagnetische warmtemeter voor het detecteren van de stroomsnelheid van de warmteoverdrachtsvloeistof en heeft de kenmerken van hoge precisie, een breed toepassingsgebied en handige en eenvoudige online kalibratie.
NYLL-CH elektromagnetische warmtemeterrTechnische parameters
|
Standaard Nominale diameter Stroomsnelheidsbereik: Nauwkeurigheid Gemiddelde geleidbaarheid |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/s ±0,5%R, ±1%R (onder DN200) De theoretische waarde ≥5uS/cm, de werkelijke gebruikswaarde ≥30uS/cm. |
|||
| Nominale druk | Standaard 1.0MPa | Optioneel 1,6 MPa | Optioneel 2,5 MPa | Optioneel 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Omgevingstemperatuur |
Sensor Geïntegreerd type: |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Hoogste gemiddelde temperatuur- |
Geïntegreerd type: | +80℃ | ||
|
Apart type |
Neopreen voering (CR) | +80℃ | ||
| Siliconenrubber (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE-voering (F4) Polyfluorethyleen propyleen voering (F46) |
+80℃或+120℃ | |||
|
Uitgangssignaal Grootte kabelpoort Voedingsspanning Stroomverbruik Communicatiemodus: Materiaal signaalelektrode en aardelektrode Vorm elektrode Nummer elektroden Aansluitflens Aansluitflens |
4 -20mA;puls / frequentie 2kHz (standaard), SKHz (Max): M20*1.5 (standaard nylon waterdichte verbinding, optionele explosieveilige metalen verbinding) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, ondersteuning standaard MODBUS - RTU-protocol, HART-protocol, GPRS Roestvrij staal 316L, Hastelloy C, Hastelloy B, titanium, tantaal, platina Inter ingevoegd type, buitenste ingevoegde type elektroden moeten worden aangepast; Standaard 3-4 elektroden (2 meetelektroden, 十aardelektroden), geconfigureerd per kaliber In overeenstemming met de nationale norm GB9119 (kan worden aangepast aan de gebruikersvereisten) In overeenstemming met de nationale norm GB9119 (kan worden aangepast aan de gebruikersvereisten) |
|||
| Materiaal aardingsring | Roestvrij staal, molybdeenhoudend roestvrij staal | |||
| DN15-DN450 | RVS lCr18Ni9Ti (normaal austenitisch RVS SUS321) | |||
| Materiaal behuizing | Standaard koolstofstaal, roestvrij staal moet worden aangepast; | |||
| Beschermingsklasse: | Aparte uitvoering IP68, IP65 | |||
| Geïntegreerd type IP65 | ||||
NYLL-CH elektromagnetische warmtemeterrPrestatie Parameters:
| Stroomvoorziening | 220VAC/24VDC temperatuursensor Pt1000 |
| Communicatiemodus: | RS-485 Nauwkeurigheid temperatuurmeting ±Q1°C |
| Ccommunicatieprotocol | Modbus- RTUBACnet Medium temperatuur 2-180°C |
| Maximale communicatieafstand | 400 m Temperatuurverschilbereik 2K-80K |
| Nauwkeurigheidsgraad: | 2 graad Gegevens opslaan Historische gegevens gedurende 18 maanden |
| Installatie locatie | Inlaatleiding, retourleiding zijn optioneel Omgevingstemperatuur -10°C-60°C |

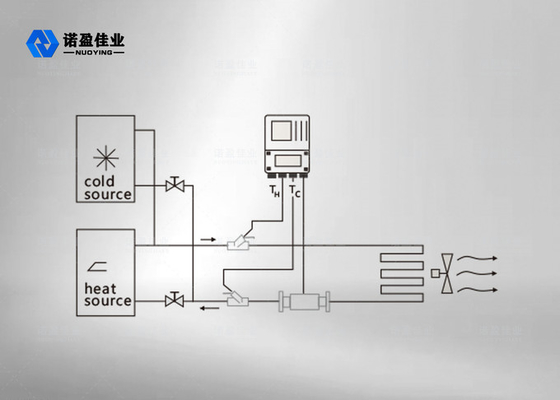

NYLL-CH elektromagnetische warmtemeterr Werkend principe
Warm water (koud water) dat door een warmtebron wordt geleverd, stroomt met een hogere (lagere) temperatuur naar een warmtewisselingssysteem (radiator, warmtewisselaarracomplexsysteem) en stroomt er met een lagere (hogere) temperatuur uit. Tijdens dit proces wordt warmte wordt vrijgegeven of geabsorbeerd aan de gebruiker via warmte-uitwisseling (Opmerking: dit proces omvat het energie-uitwisselingsproces van het verwarmingssysteem en het koelsysteem).
Wanneer het water door het warmtewisselaarsysteem stroomt, wordt de hoeveelheid warmte die door het systeem wordt afgegeven of geabsorbeerd, berekend en weergegeven door de rekenmachine, in overeenstemming met het debiet dat wordt bepaald door de stroomsensor en de temperatuur van de terugstroom die wordt gegeven door de ingebouwde temperatuursensor, en de tijd dat de waterstroom passeert.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q:de hoeveelheid warmte die door het systeem wordt afgegeven of opgenomen, Jor kWh;Qm: de massa water die door de warmtemeter stroomt, kg/h;
Qv;de volumestroom van water dat door de warmtemeter stroomt, m3/h;P: de dichtheid van water dat door de warmtemeter stroomt, kg / ms;
△h: het enthalpieverschil van water bij de inlaat- en uitlaattemperaturen van het warmtewisselingssysteem, J/kg;
T: tijd, u;
NYLL-CH elektromagnetische warmtemeterr Ontwerpkenmerken
◎ Meting van koude en warmte: de omvormer heeft de functie om direct koude en warmte te meten, en is uitgerust met 2 standaard Pt1000.Het hoeft niet te zijn uitgerust met een totalisator voor koude en warmtestromen om de installatie te vergemakkelijken en de aankoop- en installatiekosten te verlagen.
Hoge betrouwbaarheid: na strenge tests zoals EMC, veiligheid, hoge en lage temperatuur, die hoger zijn dan de nationale normen GB/T17616, GB/2423, GB/T16499.
◎ Snelle respons: gebruik 32BitMCU, 24BitADC en geoptimaliseerd filteralgoritme, snelle respons, nauwkeurige en stabiele meetgegevens, geschikt voor meting en controle wanneer apparatuur is afgestemd.
◎ Aardelektrode: door NONCON gepatenteerde technologie, die een meetbalans vormt in het meetgedeelte en meetfouten elimineert die worden veroorzaakt door slechte aarding om een langdurige meetnauwkeurigheid te garanderen.Het hoeft niet te worden uitgerust met een aardingsring om materiaal- en installatiekosten te verminderen.
◎ Afzonderlijke IP68-technologie: gebruik speciaal gedetailleerde IP68-ontwerptechnologie, gebruik speciaal geïmporteerd IP68-afdichtmiddel, speciale IP68-kabel en meervoudig IP68-afdichtingsontwerp om condensatie van de afzonderlijke IP68-sensor te voorkomen.
◎ Hoge signaal-ruisverhouding: de sensor maakt gebruik van technologie met een hoge signaal-ruisverhouding.De omvormer maakt gebruik van geluidsarme en zeer nauwkeurige onderdelen en ontwerptechnologie om de meting van de minimale stroom te vergemakkelijken.
◎ Ontwerp met laag vermogen;geoptimaliseerd excitatiecircuitontwerp, het stroomverbruik wordt meer dan 3 keer verminderd in vergelijking met conventionele elektromagnetische flowmeters, en het kan energiebesparing opleveren in een groot aantal toepassingen.
◎ Chinees display: gebruik het Chinese LCD-scherm voor eenvoudig begrip en bediening
◎ Geoptimaliseerde voedingstechnologie: gebruik een geoptimaliseerd voedingsontwerp, volwassen en betrouwbare technologie, hoge conversie-efficiëntie en betrouwbaar langdurig gebruik.
◎ Snelle bedrading: gebruik het internationale klemmenblok van het beste merk, dat snel, gemakkelijk en betrouwbaar is, om een stabiele en betrouwbare meting op lange termijn te garanderen.
◎ Uitgangssignaal: uitgerust met standaard RS-485, (4-20) mA, frequentie / puls, snelle uitgangsrespons en de poort is voorzien van beveiligingsmaatregelen zoals bliksembeveiliging.
