Productdetails:
|
| Waaierverhouding: | 20:1 | Nauwkeurigheidsrang: | pijptype: 0,5 rang, rang 1,0; |
|---|---|---|---|
| Normale rubbervoering: | -20~+60°C | Rubbervoering op hoge temperatuur: | -20~+90°C |
| PTFE-voering: | -30~+100°C | Tetrafluorovoering op hoge temperatuur: | -20~+180°C |
| Stroom Rate Range: | 0.1-10m/s | Stroomvoorziening: | 220VAC of 24VDC |
| Hoog licht: | NYLD Elektromagnetische stroommeter,intelligente elektromagnetische stroommeter 10m/s,intelligente elektromagnetische veldmeter 20mA |
||

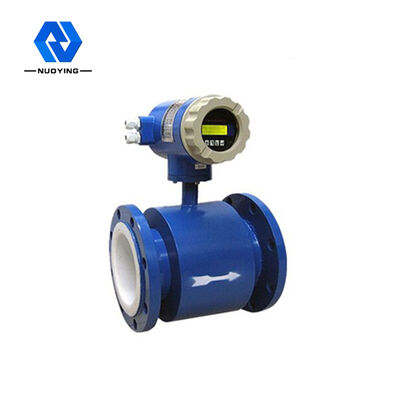

NYLD 4-20mA intelligente elektromagnetische stroommeter 0,1-10m/S hoge precisie
NYLD Intelligente Eletromagnetische Flowmeter

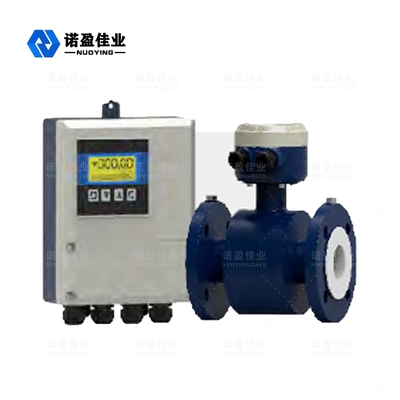

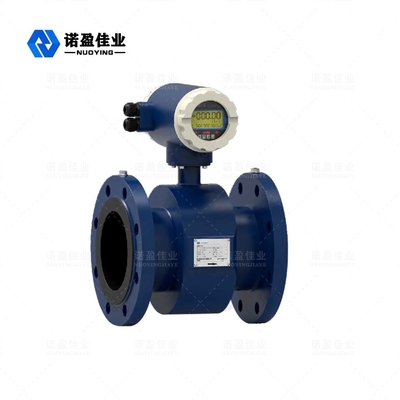

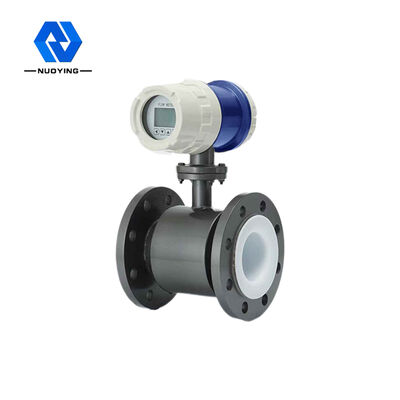

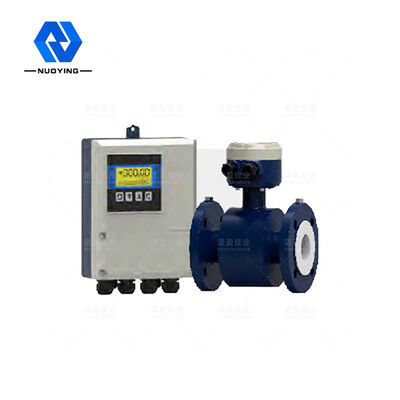

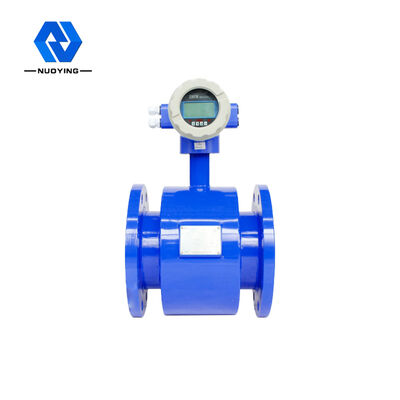

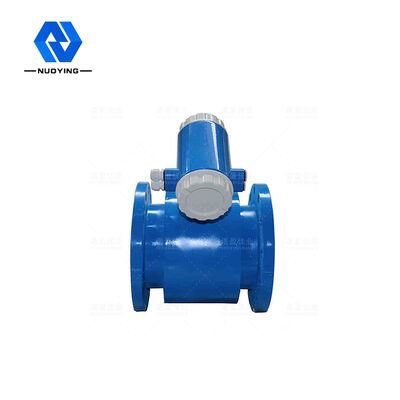

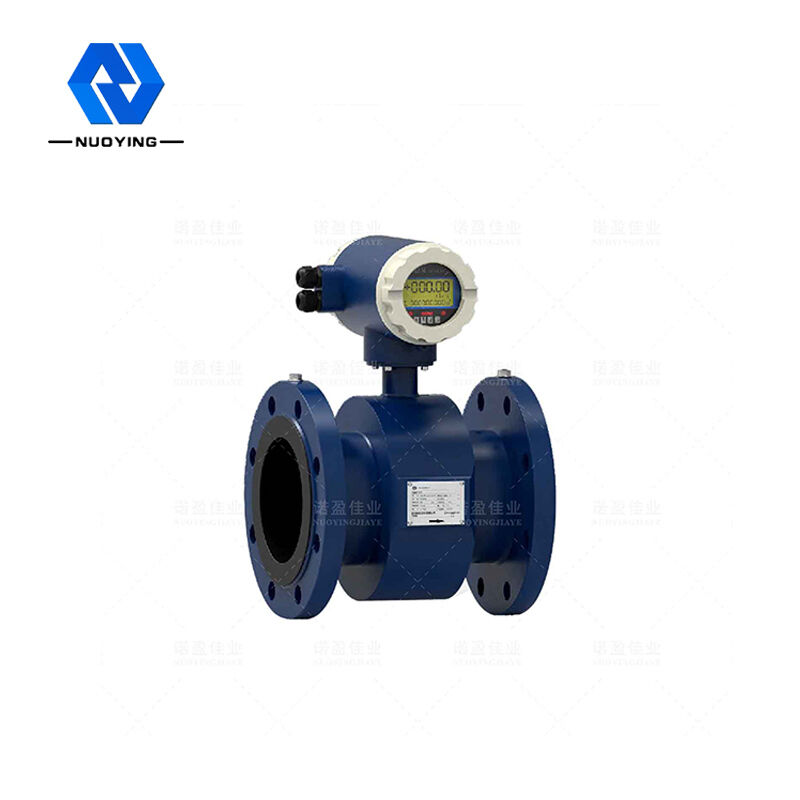

De NYLD intelligente elektromagnetische flowmeter bestaat uit een sensor en een converter.Het is gebaseerd op de wet van elektromagnetische inductie van Faraday, die wordt gebruikt om de volumestroom van geleidende vloeistof te meten met een geleidbaarheid van meer dan 5μs/cm.Het is een inductieve meter voor het meten van de volumestroom van geleidend medium.Naast het meten van de volumestroom van algemene geleidende vloeistof, kan het ook worden gebruikt om de volumestroom te meten van sterk corrosieve vloeistoffen zoals sterk zuur en alkali en uniforme vloeistof-vaste tweefasen suspensievloeistof zoals slurry, pulp en papierpulp .Het wordt veel gebruikt voor stroommeting van aardolie, chemie, metallurgie, textiel, papierfabricage, milieubescherming, voedsel en andere industriële sectoren en gemeentelijk beheer, waterbeheer, rivieren en andere gebieden.
NYLD Intelligente Eletromagnetische Flowmeter Technisch Parameters:
|
Standaard Nominaal diameter (mm) (Speciale specificaties kunnen worden aangepast) |

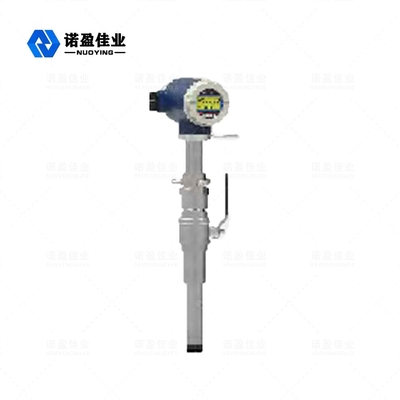

JB/T 9248-2015 pijptype PTFE-voering: DN10~DN600;pijp type rubberen voering inkt: DN40~DN2200 Insteektype: DN150~DN3000 |
| Stroomrichting: | Positief en negatief |
| Bereikverhouding: | 20:1 |
| Herhaalbaarheidsfout | ± 0,1% van de gemeten waarde |
| Nauwkeurigheidsgraad: |
pijptype: 0,5 graad, 1,0 graad; Plug-in: 1.5 graad, 2.0 graad |
| Gemeten medium temperatuur |
Normale rubberen voering: -20 ~ + 60 ° C Rubberen voering op hoge temperatuur: -20~+90°C PTFE-voering: -30~+100°C Tetrafluorvoering op hoge temperatuur: -20~+180°C |
|
Nominale werkdruk: (hoge druk kan worden aangepast)
|
DN10 (DN150: ≤1.6MPa) DN200－DN350: ≤1.0MPa DN400 (DN1000: ≤0.6MPa) DN450 (DN2200: ≤0.25MPa) |
| Stroomsnelheidsbereik: | 0.1－10m/s |
| Geleidbaarheidsbereik: | De geleidbaarheid van de gemeten vloeistof is ≥5μs/cm |
| Signaaluitgang: | 4-20mA (belastingsweerstand 0~750Ώ), puls/frequentie, regelniveau |
| Communicatie-uitgang: |
Rs485-communicatie MODBUS-protocol, HART-communicatie-interface: |
| Stroomvoorziening | 220VAC of 24VDC |
|
Vereist recht pijp lengte: |
Stroomopwaarts ≥5DN stroomafwaarts ≥2DN |
| Verbindingsmodus | De stroommeter en de pijp gebruiken flensverbinding, en de flens voldoet aan de nationale norm: GB/T9115.1-200 |
| Explosieveilige kwaliteit | Exdll (T6) |
| Beschermingsklasse: | Ip65, het kan worden aangepast tot IP68 |
| Omgevingstemperatuur | －25～＋60℃ |
| Luchtvochtigheid | 5%~95% |
| Totaal stroomverbruik | Minder dan 20W |
NYLD Intelligente Eletromagnetische Flowmeter Bediening Beginsel
Volgens het principe van Faraday-elektromagnetische inductie is een paar detectie-elektroden gemonteerd op de wand van de pijp loodrecht op de as van de meetpijp en de magnetische krachtlijn. Wanneer de geleidende vloeistof langs de as van de meetpijp beweegt, snijdt de geleidende vloeistof de magnetische krachtlijn om een geïnduceerde potentiaal te genereren. De geïnduceerde potentiaal wordt gedetecteerd door de twee detectie-elektroden en de waarde is evenredig met de stroomsnelheid. De waarde is:
E=KBVD Waar: E-geïnduceerde potentiaal;
K-defactor gerelateerd aan de magnetische veldverdeling en de axiale lengte;
B-magnetische inductie-intensiteit;
V-geleidende vloeistof gemiddelde stroomsnelheid;
D-elektrode afstand;(meet de binnendiameter van de buis)
De sensor zendt het geïnduceerde potentiaal als een stroomsignaal naar de converter. Na een reeks digitale bewerkingen zoals versterking en conversiefiltering, worden de momentane stroomsnelheid en de geaccumuleerde stroomsnelheid weergegeven door het dot matrix liquid crystal met achtergrondverlichting. De converter heeft 4 -20mA-uitgang, alarmuitgang en frequentie-uitgang, en heeft een RS-485-communicatie-interface en ondersteunt HART en MODBUS
protocollen.
NYLD Intelligente Eletromagnetische Flowmeter Ontwerpkenmerken
■ Volledige digitale verwerking, sterk anti-interferentievermogen, betrouwbare meting, hoge precisie, stroommeetbereik kan 150:1 bereiken;
■ Ultra-lage EMI-schakelende voeding, groot spanningsbereik van geschikte voeding, goede anti-EMI-prestaties;
■Gebruik 16-bitembedded microprocessor, met hoge werksnelheid, hoge precisie en programmeerbare laagfrequente rechthoekige golfexcitatie, verbetering van de stabiliteit van stroommeting en laag stroomverbruik;
■ Gebruik SMD-onderdelen en SMT-technologie (Surface Mount), hoge circuitbetrouwbaarheid;
■ Geen bewegende delen in de leiding, geen stroomblokkerende delen en er is bijna geen extra drukverlies bij de meting;
■ Het kan het aanbod online ter plaatse aanpassen aan de werkelijke behoeften van de gebruikers;
■De meetresultaten zijn onafhankelijk van de fysieke parameters zoals stroomsnelheidsverdeling, vloeistofdruk, temperatuur, dichtheid, viscositeit;
■ High-definition LCD-scherm met achtergrondverlichting, volledige Chinese menubediening, gemakkelijk te gebruiken, eenvoudig te bedienen, gemakkelijk te leren en te begrijpen;
■ Met digitale communicatiesignaaluitgang zoals RS485, RS232, Hart en Modbus (optioneel);
■ Met zelftest en zelfdiagnosefunctie;
■ Met een totale opnamefunctie per uur, die de totale hoeveelheid stroom in uren registreert, geschikt voor time-sharing-meting (optioneel);
■Er zijn drie Integrators, die respectievelijk het voorwaartse accumulatiebedrag, het omgekeerde accumulatiebedrag en het verschilberekeningsbedrag kunnen weergeven. Er is een interne uitschakelklok, die 16 uitschakeltijden kan registreren.(optioneel);
■ Met infrarood handheld-operator, 115KHZ-communicatiesnelheid, kan het alle functies van de converter op afstand bedienen zonder contact (optioneel).
