Productdetails:
|
| Machts werkende waaier: | 24 V GELIJKSTROOM | De temperatuur van het sondeproces: | -40°C~150°C |
|---|---|---|---|
| Stabiliteit: | Geen activiteit, geen gemakkelijk om delen te dragen | Beschermingsklasse: | IP67 |
| Procesverbinding: | (facultatieve) flens | Explosiebestendige rang: | Exia II (facultatieve) CT6 GA |
| signaaloutput: | 4… 20mA /HART/RS485/ Modbus. | Procesdruk: | -0.1 ~2.5MPa |
| Hoog licht: | Circuit RF-toegangsniveauzender,corrosieve vloeistof RF-toegangsniveauschakelaar,IP67-toegangstype RF-zender |
||

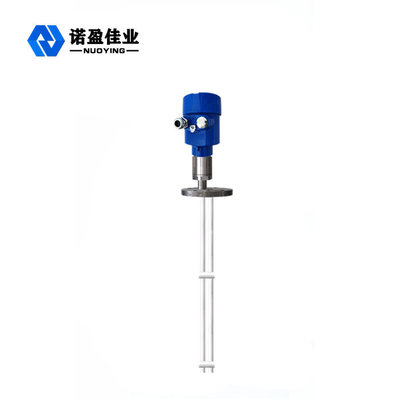

Uniek circuitontwerp RF-toegangsniveauzender voor sterke bijtende vloeistof
Het werkingsprincipe vanUniek circuitontwerp RF-toegangsniveauzender voor sterke bijtende vloeistof
De materiaalniveaumeter maakt gebruik van hoogfrequente technologie om vanuit het elektronische circuit een radiofrequentiesignaal met laag vermogen op de sonde te genereren.De sonde fungeert als een gevoelig element en voert de signaalveranderingen die worden veroorzaakt door de diëlektrische constante van het materiaalniveau terug naar het elektronische circuit;deze veranderingen omvatten capaciteit en De verandering van de conductantie, dus de reactantie (het signaal van de uitgebreide verandering van de capacitieve reactantie en de impedantie) wordt verwerkt in het elektronische circuit;de verandering van de reactantie zorgt ervoor dat de fase van het hoogfrequente signaal op de pool verandert.Daardoor verandert ook het faseverschil tussen het hoogfrequente signaal op de paal en het referentiesignaal in de elektronische schakeling.Nadat de wijziging is verwerkt, stuurt het uitgangscircuit van de omvormer een alarmsignaal om te detecteren of er materiaal in de silo is.
Ontwerpkenmerkenvan uniek circuitontwerp RF-toegangsniveauzender voor sterke bijtende vloeistof
◎ anti-ophanging: het unieke ontwerp van het aandrijfschildcircuit verbetert het anti-ophangvermogen
◎ voedingsbereik: voedingsbereik: 13 ~ 35vdc
◎ sonde procestemperatuur: - 100 ℃ ~ 800 ℃
◎Geen dode zonemeting, kan worden toegepast op een groot aantal meetmomenten van materiaalniveaus van meer dan tien centimeter of zelfs enkele centimeters
◎Het maximale meetbereik kan oplopen tot honderden meters, zelfs honderden meters
◎Meting van viskeuze materiaalinterfaces is een groot voordeel van dit instrument
◎stabiele en betrouwbare output, bestand tegen vliegas, vallend materiaal, waterdamp, kristallisatie en was
◎geen beweging, geen onderdelen die gemakkelijk te dragen zijn, geen regelmatig schoonmaken, onderhoud en debuggen
technische parametersvan uniek circuitontwerp RF-toegangsniveauzender voor sterke bijtende vloeistof
| Typische applicatie | Vloeistof (corrosie, geleidbaarheid, lage diëlektrische constante, roeren, interface, elektrische uitdroging, viscositeit, deepwell, ultragroot bereik en andere gelegenheden) |
| Stof (geleidbaarheid, isolerend poeder, enz.) | |
| Vast (geleidingsvermogen, isolerend, ultrahoge temperatuur isolerende vaste stof, enz.) | |
|
product Model
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Antenne vorm
|
Zachte kabel, geïsoleerde zachte kabel, niet-geïsoleerde zachte kabel, harde staaf, geïsoleerde harde staaf, geïsoleerde harde staaf aan beide uiteinden, cilindrische harde staaf |
| Antenne materiaal | PTFE, 304.316 |
| meetbereik | 3m, 20m (Deepwell kan honderden meters meten en kan worden aangepast) |
| Golflengte | 635-650mm |
| Meting precisie | 0,05%~0,1% FS |
| Stroomvoorziening | 24VDC |
|
signaal uitvoer |
4...20mA/HART/RS485/Modbus…. |
| Proces temperatuur | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Procesdruk |
-0,1 ~ 1,6 MPa, -0,1 ~ 4,0 MPa, -0,1 ~ 6,3 MPa |
| Procesverbinding | schroefdraad, flens (selecteerbaar) |
| Elektrische interface | M20*1.5,½ ″ NPT |
| niveaus van bescherming | IP65, IP67, IP68 (selecteerbaar) |
| Explosieveilige kwaliteit | Exia II CT6 Ga,Exd II CT6 Gb (Zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
