Productdetails:
|
| Typische applicatie: | geleidende vloeistof en drijfmest | Product Model: | NYLD-GD |
|---|---|---|---|
| Nominale diameter: | DN6mm-DN3000mm | Nominale Druk: | 0.6~4.0MPa (speciale druk kan worden aangepast) |
| Meetbereik: | 1500:1 debietinstelling < 15m/s | Meetnauwkeurigheid: | 0,5% standaardinstelling, 0,3% of 0,2% optioneel |
| Elektrode vormen: | standaard, schraper en vervangbare vorm | Outputsignaal: | frequentie, alarm en pulsuitgang |

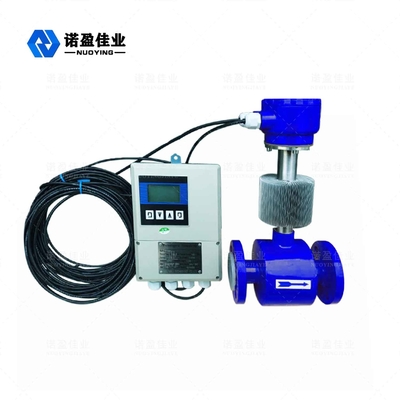

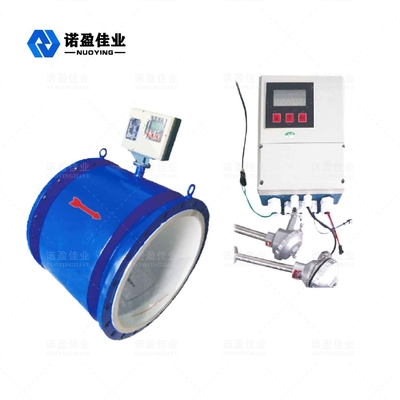

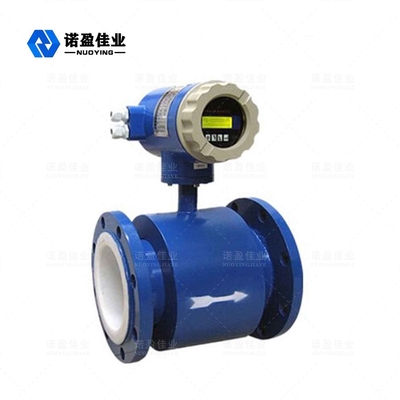

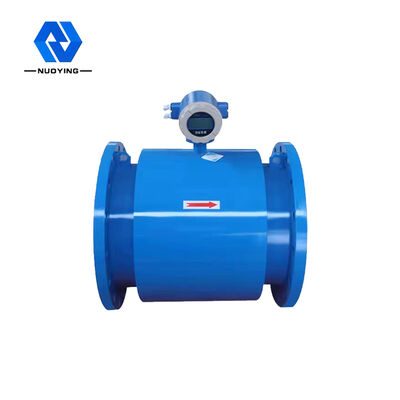

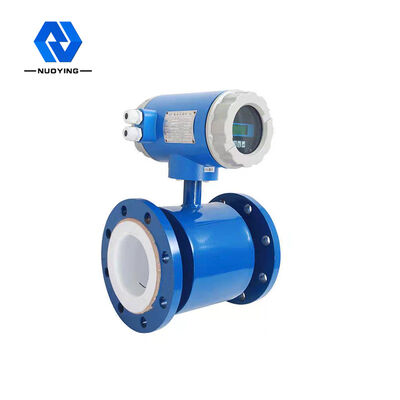

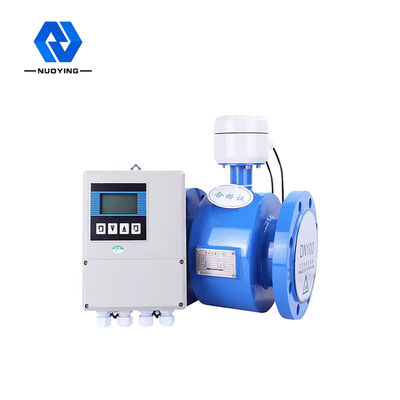

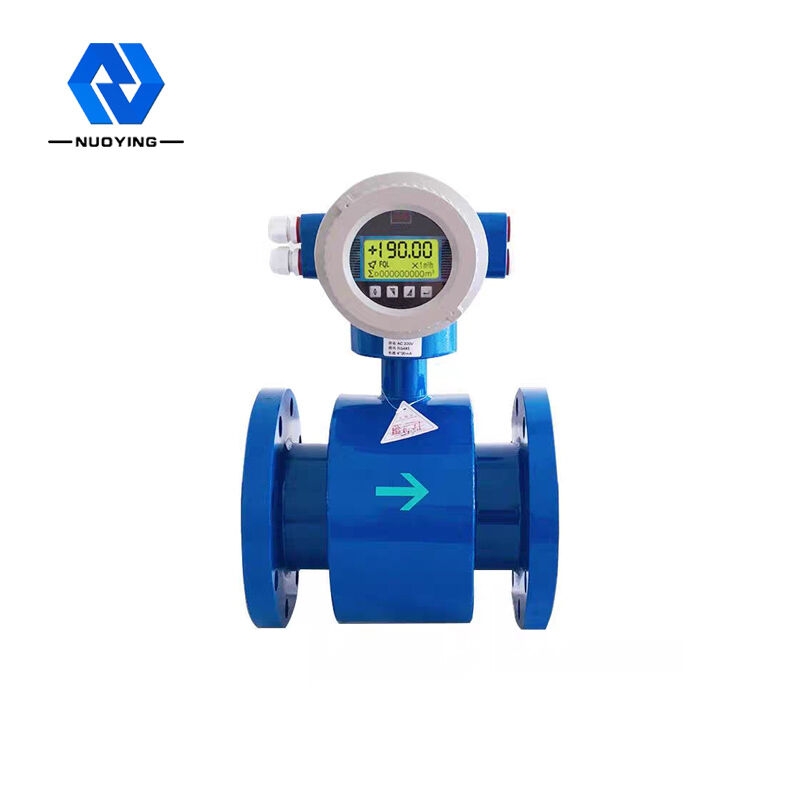

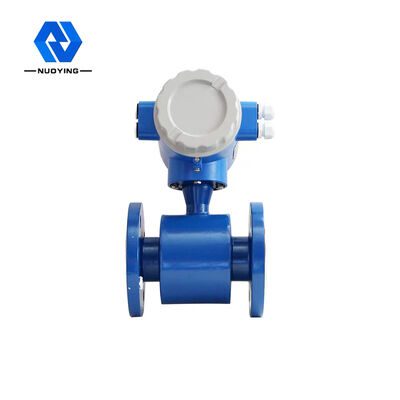

Hoge nauwkeurigheid en betrouwbaarheid Nyld Pipeline Elektromagnetische debietmeter Geen onderdelen die de stroming belemmeren
Hogedrukbestendige Nyld-pijpleiding Elektromagnetische debietmeter Meerdere uitgangen Werkingsprincipe
pijplijn elektromagnetische debietmeter is een type debietmeter met hoge nauwkeurigheid en betrouwbaarheid.Het kan het debiet van geleidende vloeistof en slurrie in een gesloten pijpleiding meten. Het meetprincipe is gebaseerd op de wet van Faraday van elektromagnetische inductie.Dat wil zeggen, wanneer de geleidende vloeistof de magnetische lijnen in het magnetische veld doorsnijdt, wordt de geïnduceerde elektromotorische kracht gegenereerd in de geleider:
E=KBVD
K: instrumentconstante B: magnetische inductie-intensiteit
V: gemiddeld debiet in de doorsnede van de meetbuis
D: binnendiameter van de meetbuis
Bij het meten van de stroomsnelheid stroomt de vloeistof door een magnetisch veld loodrecht op de stroomrichting.De stroom geleidende vloeistof wekt een spanningssignaal op dat evenredig is met de gemiddelde stroomsnelheid (dwz volumestroomsnelheid).Het geïnduceerde spanningssignaal wordt gedetecteerd door twee elektroden die in direct contact staan met de vloeistof, via de kabel naar de versterker gestuurd en uiteindelijk omgezet in een verenigd stroomuitgangssignaal.
Pijpleiding Elektromagnetische Flowmeter Ontwerpkenmerk
◎ Meetnauwkeurigheid wordt niet beïnvloed door veranderingen in vloeistofdichtheid, viscositeit, temperatuur, druk en geleidbaarheid.
◎ Geen stromingsbelemmerende delen in de meetleiding, geen drukverlies en lage eisen aan rechte leidingstukken.
◎ De converter heeft een LCD-scherm met achtergrondverlichting, waardoor het lezen in direct zonlicht of in een donkere kamer gemakkelijk kan worden gemaakt.
Het instellen van parameters via infrarood aanraaktoetsen kan veilig worden ingesteld zonder het deksel van de omvormer te openen in een ruwe omgeving.
◎ Flowmeter is een tweerichtingsmeetsysteem met drie integrators: vooruit, achteruit en totaal verschil;Kan voorwaartse en achterwaartse stroom weergeven.
◎ Het heeft meerdere uitgangen: stroom, puls, digitale communicatie, HART.
◎ De converter heeft de functies van zelfdiagnose alarmuitgang, lege ladingdetectie alarmuitgang, flow boven- en ondergrens alarmuitgang, batchcontrole enzovoort.
◎ Het kan niet alleen worden gebruikt voor algemene procesdetectie, maar ook voor het meten van pulp, papierpulp en pastavloeistof.
◎ Elektromagnetische debietmeter met hoog voltage maakt gebruik van PFA-zeefvoeringtechnologie, die bestand is tegen hoge druk en onderdruk, en wordt speciaal gebruikt in de petrochemische en minerale industrie.
◎ Explosieveilige instrumenten kunnen worden gebruikt op overeenkomstige explosieveilige plaatsen.
Pijpleiding Elektromagnetische FlowmeterTechnische parameter
| Typische applicatie | Meting van vloeistofstroom in typische pijpleiding | |
| Nominale diameter | DN6mm-DN3000mm | |
| Nominale druk | 0.6~4.0MPa (speciale druk kan worden aangepast) | |
| Meetbereik | 1500:1 debietinstelling < 15m/s | |
| Meetnauwkeurigheid | 0,5% standaardinstelling, 0,3% of 0,2% optioneel | |
| Materiaal van de voering | polychloropreenrubber, polyurethaanrubber, siliconenfluorrubber, PTFE, perfluorethyleenpropyleen (F46) en PFA | |
| Elektrode vormen | standaard, schraper en vervangbare vorm | |
| Elektrode materiaal | 16, Hastelloy B, Hastelloy C, titanium, tantaal, platina/iridiumlegering, roestvrij staal gecoat wolfraamcarbide | |
| Gemiddelde temperatuur | Geïntegreerde soort | -20℃~+70℃ |
Gesplitst type | neopreen voering en polyurethaan voering -20℃~+60℃ | |
| PTFE, PFA, F46, siliconen fluorrubber voering 40℃~+180℃ | ||
| Omgevingstemperatuur | -25℃~+60℃ | |
| Luchtvochtigheid | 5 ~ 100% RH (relatieve vochtigheid) | |
| stroomvoorziening | AC220V50Hz/DC24V/3.6V | |
| Energieverbruik | < 15W | |
| Uitgangssignaal | frequentie, alarm en pulsuitgang | |
| Communicatie modus | RS232C of RS485 seriële communicatie-interface, HART-communicatieprotocol, met bliksembeveiligingsrecord (10 jaar) | |
| uitschakelbeveiliging | Intern ontworpen met een niet-uitschakelklok, die 16 uitschakeltijden kan opslaan | |
| Balie | Totaal positief, totaal omgekeerd | |
| Overeenkomende nauwkeurigheid | ± 0,5% van de aangegeven waarde, ± 0,3% of 0,2% van de aangegeven waarde kan worden geselecteerd | |
| Dempende tijd | constant Continue variabele is selecteerbaar van 0~100s (90%) | |
| Diëlektrische geleidbaarheid | ≥ 20us/cm | |
| Structureel type | alles-in-één, gesplitst, ondergedompeld, explosieveilig | |
| Beschermingsklasse | IP65, IP67, IP68 (optioneel) | |
| Explosieveilige klasse | Exia IICT5 Ga, ExdICT5 Gb (zie certificaat voor details) | |
※ Opmerkingen: producten kunnen worden aangepast en ontworpen volgens de specifieke vereisten
Pijpleiding Elektromagnetische Flowmeter Product toepassingen
Het wordt veel gebruikt in verschillende industrieën, zoals staal, elektriciteit, aardolie, chemische industrie, kolen, metallurgie, mineralen, papier maken, watervoorziening en -afvoer, voedsel, medicijnen en andere.
