Productdetails:
|
| Typische applicatie: | Vloeistof, stof, vast lichaam | Productmodellen: | Nysp-M16 |
|---|---|---|---|
| Soort antenne: | Type harde staaf, type zachte kabel | Antenne materiaal: | PTFE, 304, 316 |
| Meetbereik: | 3 meter, 20 meter | Meetnauwkeurigheid: | 0,05%~0,1% F.S |
| signaaloutput: | 4… 20mA/HART/RS485/Modbus | Elektrointerface: | M20 × 1,5, ½ "NPT |

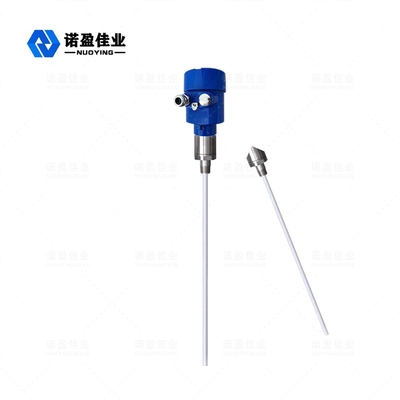

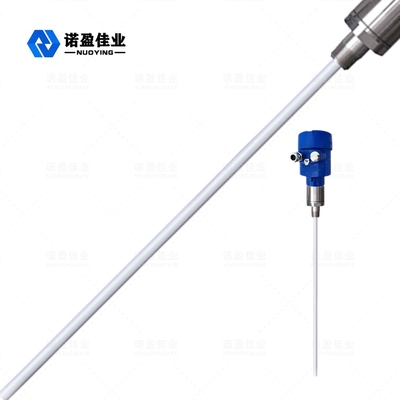

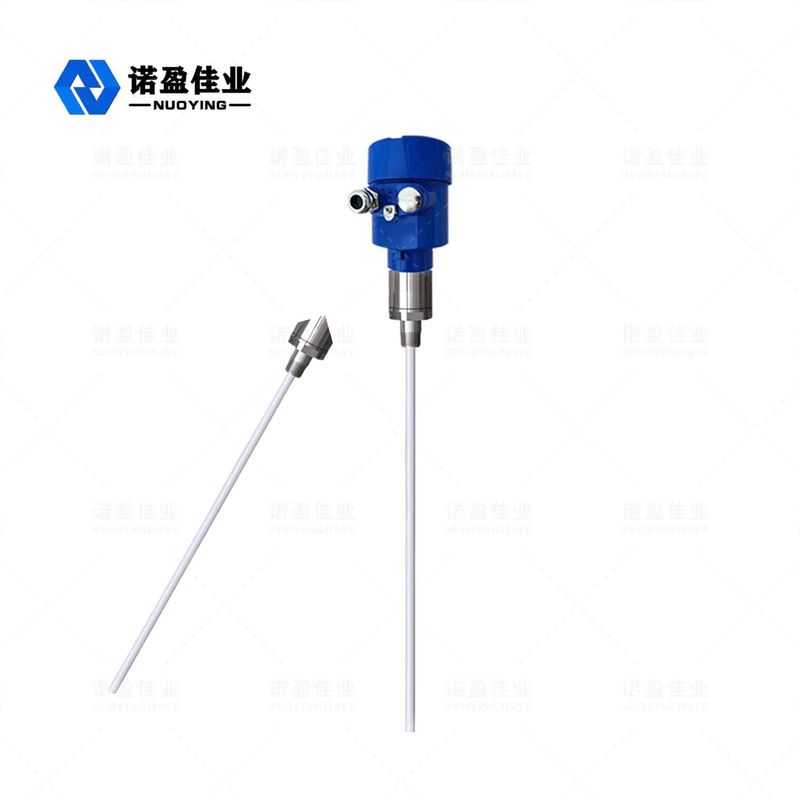

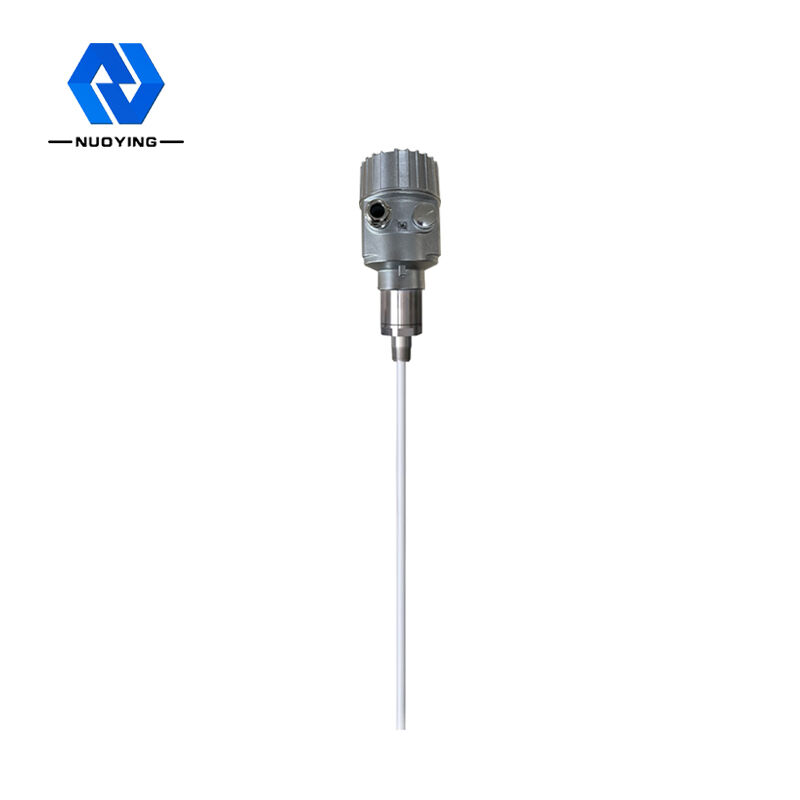

NYSP-M16 Anti-hangvermogen Stabiele betrouwbare RF-toegangsniveaumeter
NYSP-M16 Werkingsprincipe RF-toegangsniveaumeter
RF-toegangsniveaumeter is een product voor continue niveaumeting op basis van het RF-toelatingsprincipe.Het product heeft de voordelen van hoge stabiliteit, hoge gevoeligheid en brede toepassing.Vergeleken met de traditionele capacitieve niveaumeter kan het modulaire ontwerp worden gebruikt om het instrument eenvoudig en gemakkelijk in te stellen.Zodra de instelling is voltooid, kan deze levenslang normaal en onderhoudsvrij worden gebruikt.Het stelt gebruikers in staat om de werking van de apparatuur intuïtief te begrijpen en problemen tijdig op te lossen.Ook bij complexe industriële toepassingen is het veilig en betrouwbaar.
RF-toegangsmeettechnologie is een materiaalniveaumeettechnologie met unieke voordelen.Hoewel het concept erg lijkt op dat van algemene capacitieve meettechnologie, voegt RF-toegangstechnologie een Driving Shield-circuit en een choppercircuit toe aan de elektronische eenheid, zodat het onafhankelijke meting van impedantie en capacitieve reactantie kan realiseren.Volgens de berekening van natuurkundige wetten zijn de impedantie en capacitieve reactantie van elk hangend materiaal gelijk, dus de invloed veroorzaakt door hangend materiaal kan worden gemeten en geëlimineerd uit de totale output door de faseverschuiving van het oscillerende circuit.
De sonde van de RF-toegangsniveaumeter is geïnstalleerd in de opslagtank en de verandering van het RF-signaal veroorzaakt door de verandering van het materiaalniveau wordt verkregen via de sonde.Het Driving Shield-uiteinde van de sonde kan voorkomen dat de RF-stroom een lus vormt door het hangende materiaal, waardoor de nauwkeurigheid van de instrumentmeting wordt gegarandeerd.
|
Typische applicatie |
Vloeistof, Stof, Vast lichaam |
| Productmodellen |
NYSP-M16 |
| Soort antenne | Flexibele kabel, harde staaf |
| Antenne materiaal | PTFE, 304, 316 |
| Meetbereik | 3m, 20m (honderden meters kunnen worden gemeten voor diepe putten, die kunnen worden aangepast) |
| Meetnauwkeurigheid | 0,05%~0,1%F.S |
| Stroomvoorziening | 24VDC |
| Signaaluitvoer | 4...20mA/HART/RS485/Modbus... |
| Procestemperatuur | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Proces druk | -0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| Procesverbinding | Draad, flens (optioneel) |
| Elektrische interface | M20 × 1,5, ½ "NPT |
| Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
| Explosieveilige kwaliteit | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYSP-M16 Ontwerpkenmerken van de RF-toegangsniveaumeter
Het unieke ontwerp van het Driving Shield-circuit van anti-hangmateriaal verbetert het anti-hangmateriaal
Voedingsbereik: 13~35VDC
Procestemperatuur van adaptieve sonde: - 100 ℃~800 ℃
Geen dode zonemeting, die kan worden toegepast op de niveaumeting van meer dan tien centimeter of zelfs enkele centimeters
Het maximale meetbereik kan oplopen tot honderden meters, zelfs honderden meters
De grensvlakmeting van stroperige materialen is het grote voordeel van het instrument
Stabiele en betrouwbare output, bestand tegen vliegas, blanking, waterdamp, kristallisatie en wasafzetting
Geen onderhoud, geen bewegende onderdelen, geen snel slijtende onderdelen, geen regelmatig schoonmaken, onderhoud en debuggen
