Productdetails:
|
Typische applicatie: | Bijtend Vloeistof, stof, vast | Productmodellen: | Nysp-M17 |
---|---|---|---|
Soort antenne: | Type harde staaf, type zachte kabel | Antenne materiaal: | PTFE, 304, 316 |
Meetbereik: | 3 meter, 20 meter | Meting Proces Temperatuur Nauwkeurigheid: | -40~+130℃ |
signaaloutput: | 4… 20mA/HART/RS485/Modbus | Elektrointerface: | M20 × 1,5, ½ "NPT |

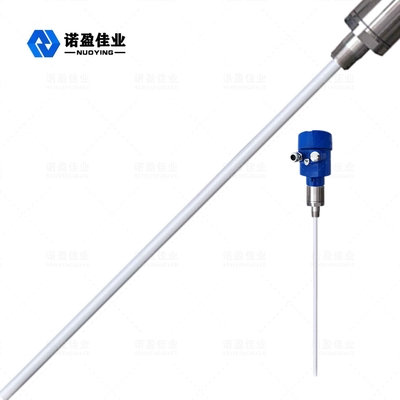

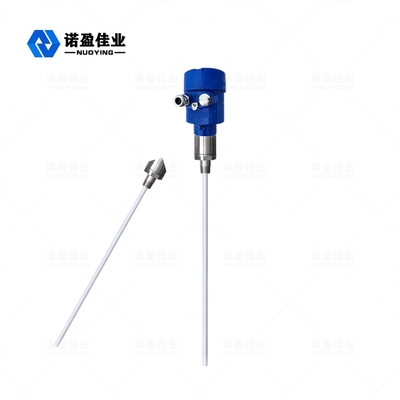

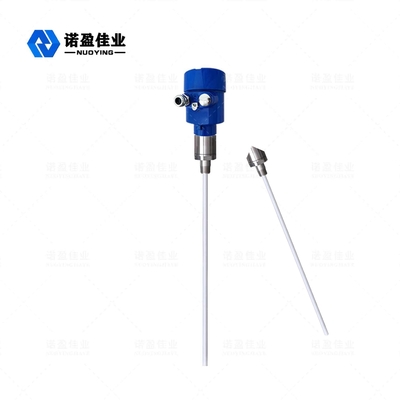

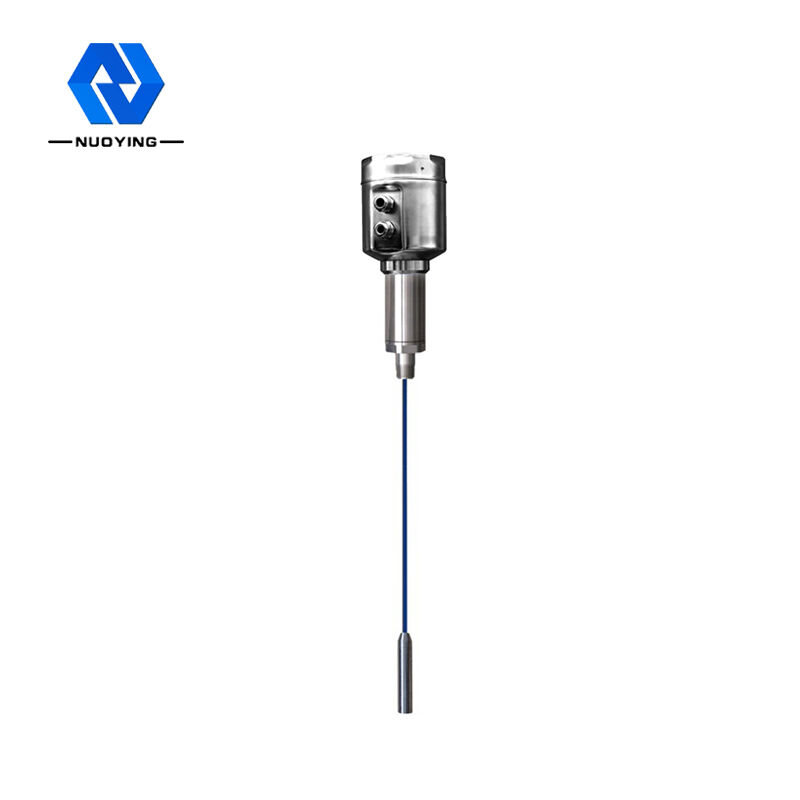

NYSP-M17 meetbare corrosieve vloeistof RF-toegangsniveaumeter
NYSP-M17 Werkingsprincipe RF-toegangsniveaumeter
RF Admittance-niveaumeter is een soort product voor continue niveaumeting op basis van het RF Admittance-principe.Het product heeft de voordelen van hoge stabiliteit, hoge gevoeligheid en brede toepassing.Vergeleken met de traditionele capaciteitsniveaumeter, heeft het een modulair ontwerp, waarmee het instrument eenvoudig en gemakkelijk kan worden ingesteld.Nadat de installatie is voltooid, kan het normaal worden gebruikt en is het levenslang onderhoudsvrij.Het stelt gebruikers in staat om de werking van de apparatuur te visualiseren en problemen tijdig op te lossen.Het is ook veilig en betrouwbaar in complexe industriële omgevingen.
RF geleidbaarheidsmeettechniek is een niveaumeettechniek met unieke voordelen.Hoewel het concept erg lijkt op de algemene capaciteitsmeettechnologie, voegt de RF-geleidbaarheidstechnologie een aandrijfschildcircuit en een choppercircuit toe aan de elektronische eenheid, waardoor onafhankelijke meting van impedantie en capacitieve weerstand mogelijk wordt.Volgens de berekening van natuurkundige wetten zijn de impedantie en capacitieve weerstand van elke ophanging gelijk, dus het effect veroorzaakt door de ophanging kan worden gemeten en geëlimineerd uit de totale output door de faseverschuiving van het oscillatiecircuit.
De sonde van de RF-geleidbaarheidsniveaumeter wordt in de tank geïnstalleerd en de verandering van het RF-signaal veroorzaakt door de niveauverandering wordt verkregen via de sonde.Het aandrijfschild van de sonde voorkomt dat de RF-stroom een lus vormt door het hangende materiaal, waardoor de nauwkeurigheid van de instrumentmeting wordt gegarandeerd.
Typische applicatie |
Bijtend Vloeistof, stof, vast |
Productmodellen |
NYSP-M17 |
Soort antenne | Flexibele kabel, harde staaf |
Antenne materiaal | PTFE, 304, 316 |
Meetbereik | 3m, 20m (honderden meters kunnen worden gemeten voor diepe putten, aangepast) |
Meetnauwkeurigheid | 0,05%~0,1%F.S |
Stroomvoorziening | 24VDC |
Signaaluitvoer | 4...20mA/HART/RS485/Modbus... |
Procestemperatuur | -40~+130℃ |
Proces druk | -0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
Procesverbinding | Draad, flens (optioneel) |
Elektrische interface | M20 × 1,5, ½ "NPT |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYSP-M17 Ontwerpkenmerken van de RF-toegangsniveaumeter
Uniek anti-hangend materiaal drive shield circuit ontwerp verbetert de mogelijkheid om hangend materiaal te voorkomen.
Voedingsbereik.13~35VDC
Adaptieve sonde procestemperatuur.- 100 ℃~800 ℃
Geen dodehoekmeting, kan worden toegepast op een tiental centimeter of zelfs enkele centimeters niveaumeting
Het maximale meetbereik kan honderden meters of zelfs honderden meters bedragen
Interfacemeting van stroperige materialen is het grootste voordeel van het instrument
Stabiele en betrouwbare output, bestand tegen vliegas, blanco's, waterdamp, kristallisatie en wasafzettingen
Geen onderhoud, geen bewegende onderdelen, geen snel slijtende onderdelen, geen regelmatige reiniging, onderhoud en inbedrijfstelling
