Productdetails:
|
signaaloutput: | 4… 20mA/HART/RS485/Modbus | Elektrointerface: | M20 × 1,5, ½ "NPT |
---|---|---|---|
Typische applicatie: | Vloeistof, stof, vast lichaam | Meetbereik: | 3 meter, 20 meter |
Soort antenne: | Flexibele kabel, geïsoleerde flexibele kabel, niet-geïsoleerde flexibele kabel, harde staaf | Antenne materiaal: | PTFE, 304, 316 |
Productmodellen: | Nysp-M18 | Nauwkeurigheid procestemperatuur: | -40~+130℃ |

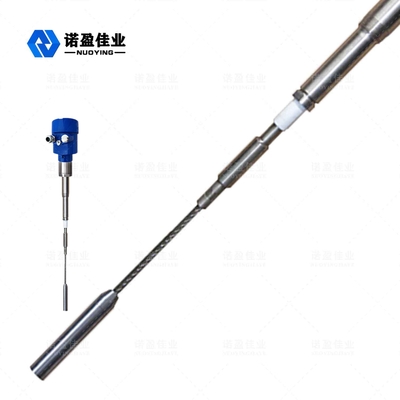

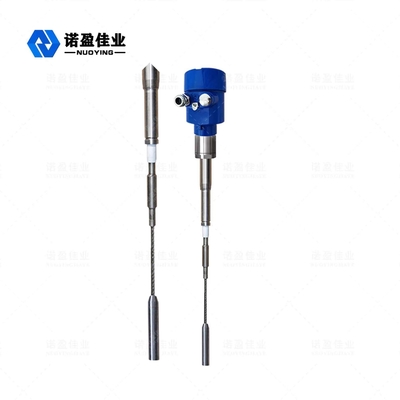

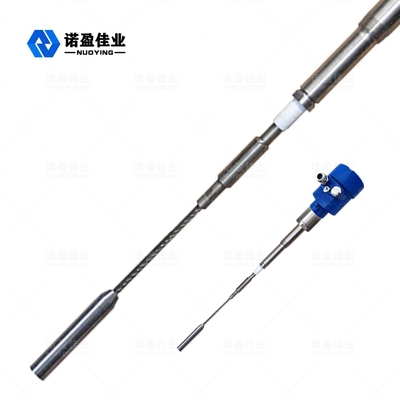

NYSP-M18 Geen meting Dode zone RF-toegang Hoge nauwkeurigheidsniveaumeter
NYSP-M18 Werkingsprincipe RF-toegangsniveaumeter
Het RF-registratieniveau is een continu horizontaal meetproduct gebaseerd op het principe van RF-toelating.Dit product heeft een hoge stabiliteit, hoge gevoeligheid en veelgebruikte voordelen.Vergeleken met het traditionele condensatorniveau, gebruikt het een modulair ontwerp dat gemakkelijk en gemakkelijk instrumenten kan instellen.Nadat de instelling is voltooid, kan deze normaal worden gebruikt en kan deze levenslang worden gehandhaafd.Het gebruikt huishoudens om de werking te visualiseren en problemen tijdig aan te pakken.Ook in een complexe industriële omgeving is het veilig en betrouwbaar.
RF-geleidbaarheidsmeettechnologie is een horizontale meettechnologie met unieke voordelen.Hoewel het concept erg lijkt op de algemene condensatormeettechnologie, voegt de RF-geleidbaarheidstechnologie het aandrijvende afschermcircuit en het hakcircuit toe aan de elektroneneenheid, die onafhankelijk de impedantie en capaciteitsweerstand kunnen meten.Volgens de berekening van de wet van de fysische wet is elke opschorting van de impedantie en condensatorweerstand van elke ophanging gelijk, dus het effect van de ophanging kan worden gemeten door de faseverschuiving van het oscillerende circuit en geëlimineerd uit de totale output.
De sonde van het RF-geleidbaarheidsinstrument is geïnstalleerd in een opslagtank en het RF-signaal dat wordt veroorzaakt door de potentiële verandering wordt verkregen via de sonde.Het aandrijfdeksel van de sonde kan voorkomen dat de RF-stroom door het suspensiemateriaal draait om een ring te vormen, waardoor de nauwkeurigheid van de instrumentmeting wordt gegarandeerd.
Typische applicatie |
Vloeistof, stof, vast |
Productmodellen |
NYSP-M18 |
Soort antenne | Flexibele kabel, geïsoleerde flexibele kabel, niet-geïsoleerde flexibele kabel, harde staaf |
Antenne materiaal | PTFE, 304, 316 |
Meetbereik | 3m, 20m (honderden meters kunnen worden gemeten voor diepe putten, aangepast) |
Meetnauwkeurigheid | 0,05%~0,1%F.S |
Stroomvoorziening | 24VDC |
Signaaluitvoer | 4...20mA/HART/RS485/Modbus... |
Procestemperatuur | -40~+130℃ |
Proces druk | -0.1~4.0MPa |
Procesverbinding | Draad, flens (optioneel) |
Elektrische interface | M20 × 1,5, ½ "NPT |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYSP-M18 Ontwerpkenmerken van de RF-toegangsniveaumeter
Het unieke anti-ophangingsmateriaal drijft het ontwerp van het afschermingscircuit aan en verbetert het vermogen om ophangingsmaterialen te voorkomen.
Vermogensbereik.13~35VDC
Adaptieve sonde procestemperatuur.-100 ℃ ~ 800 ℃
Op een horizontale meetwaarde van 12 centimeter of zelfs maar enkele centimeters kan geen dodehoekmeting worden toegepast
Het maximale meetbereik kan honderden meters of zelfs honderden meters bedragen
De grensvlakmeting van kleverige materialen is het grootste voordeel van het instrument
Stabiele en betrouwbare output, weerstand tegen meel, ruw, waterdamp, kristal en wasbak
Geen onderhoud, geen oefenonderdelen, niet gemakkelijk te slijten onderdelen, geen regelmatig schoonmaken, onderhoud en debuggen
