Productdetails:
|
signaaloutput: | 4… 20mA/HART/RS485/Modbus | Procesdrukmeter: | -0.1~4.0Mpa |
---|---|---|---|
Typische applicatie: | Vloeistof, stof, vaste stof, Viskeuze Materialen Interface | Productmodellen: | Nysp-M19 |
Soort antenne: | Flexibele kabel, geïsoleerde flexibele kabel, harde staaf | Antenne materiaal: | PTFE, 304, 316 |
Nauwkeurigheid procestemperatuur: | -40~+130℃ | Meetbereik: | 0~20m |

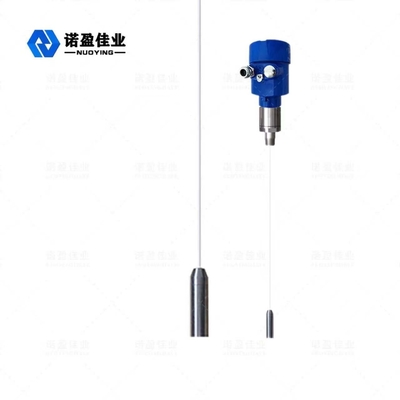

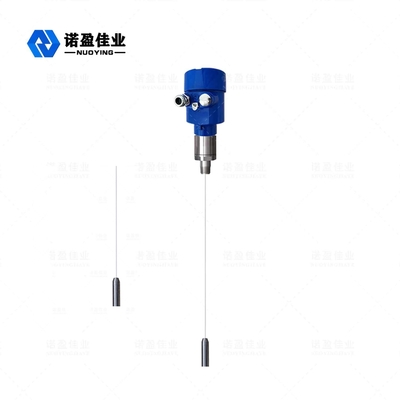

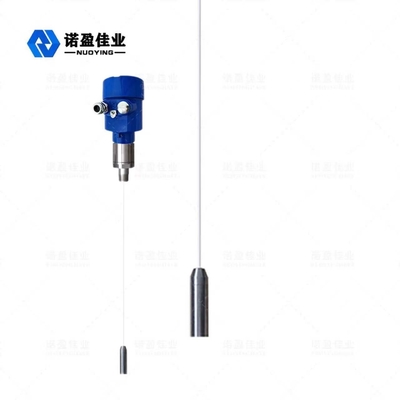

NYSP-M19 RF Toelating Viskeuze Materialen Interface Meetniveaumeter
NYSP-M19 Werkingsprincipe RF-toegangsniveaumeter
Rf-insluitingsniveau is een product voor continue niveaumeting op basis van het RF-insluitingsprincipe.Dit product heeft de voordelen van hoge stabiliteit, hoge gevoeligheid en brede toepassing.Vergeleken met de conventionele condensatortrap, maakt het gebruik van een modulair ontwerp en kan het eenvoudig worden opgezet met instrumenten.Nadat de configuratie is voltooid, kan deze normaal worden gebruikt en voor het leven worden onderhouden.Het gebruikt het huis om operaties te visualiseren en problemen tijdig op te lossen.Het is ook veilig en betrouwbaar in een complexe industriële omgeving.
Rf geleidbaarheidsmeettechnologie is een niveaumeettechnologie met unieke voordelen.Hoewel het concept sterk lijkt op algemene capaciteitsmeettechnieken, voegen RF-geleidingstechnieken een aandrijfafschermingscircuit en een choppercircuit toe aan de elektronische eenheid, waardoor onafhankelijke meting van impedantie en capaciteitsweerstand mogelijk is.De wetten van de fysica berekenen dat de impedantie van elke ophanging en de capaciteitsweerstand van elke ophanging gelijk zijn, dus het effect van ophanging kan worden gemeten door de faseverschuiving van het oscillerende circuit en geëlimineerd uit de totale output.
De sonde van de RF-geleidbaarheidsmeter wordt in de opslagtank geïnstalleerd en het RF-signaal dat wordt veroorzaakt door de verandering van elektrische potentiaal wordt verkregen via de sonde.De behuizing van de sondeaandrijving voorkomt dat de RF-stroom door het suspensiemateriaal wordt afgeleid om een ring te vormen, waardoor de nauwkeurigheid van de instrumentmeting wordt gegarandeerd.
Typische applicatie |
Vloeistof, stof, vast,Interface voor viskeuze materialen |
Productmodellen |
NYSP-M19 |
Soort antenne | Flexibele kabel, geïsoleerde flexibele kabel, harde staaf |
Antenne materiaal | PTFE, 304, 316 |
Meetbereik | 0 ~ 20m (honderden meters kunnen worden gemeten voor diepe putten, aangepast) |
Meetnauwkeurigheid | 0,05%~0,1%F.S |
Stroomvoorziening | 24VDC |
Signaaluitvoer | 4...20mA/HART/RS485/Modbus... |
Procestemperatuur | -40~+130℃ |
Proces druk | -0.1~4.0MPa |
Procesverbinding | Draad, flens (optioneel) |
Elektrische interface | M20 × 1,5, ½ "NPT |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYSP-M19 Ontwerpkenmerken van de RF-toegangsniveaumeter
Het unieke anti-ophangingsmateriaal drijft het ontwerp van het afschermingscircuit aan, wat het vermogen van anti-ophangingsmateriaal verbetert.
Vermogensbereik.13 ~ 35vdc
Adaptieve sonde procestemperatuur.- 100 ℃ ~ 800 ℃
Dode hoekmetingen kunnen niet worden toegepast op horizontale metingen van 12 centimeter of zelfs enkele centimeters
Het maximale meetbereik kan honderden meters of zelfs honderden meters zijn
De grensvlakmeting van stroperige materialen is het grootste voordeel van het instrument
Stabiele en betrouwbare output, bestand tegen meel, ruw, waterdamp, kristal, wassende was
Niet onderhouden, geen onderdelen verplaatsen, niet gemakkelijk te dragen onderdelen, niet regelmatig reinigen, onderhouden en debuggen
